1.1 KVM (Kernel-based Virtual Machine) 的全虚拟化#

PVE 的核心虚拟化引擎是 KVM。KVM 以内核模块的形式工作，宿主机内核负责 CPU 调度、内存管理与设备协同。

• 当你在 PVE 中创建一个虚拟机时，这个虚拟机在宿主机上体现为一个 QEMU/KVM 相关进程（常见为 qemu-system-x86_64）。
• 虚拟机的每一个 vCPU，就是宿主机上的一个线程。
• 这种架构的优势在于：KVM 可以直接利用 Linux 内核极其成熟的任务调度器（CFS）、内存管理机制（KSM，内核同页合并）和硬件驱动库。

1.2 QEMU 的设备模拟#

仅仅有 KVM 是不够的，KVM 只负责 CPU 和内存的虚拟化。虚拟机的网卡、显卡、硬盘控制器、USB 接口等外设，是由 QEMU 来模拟的。PVE 使用了经过定制优化的 QEMU。为了突破软件模拟带来的巨大性能损耗，PVE 广泛采用了 VirtIO 半虚拟化框架。通过 VirtIO，虚拟机知道自己是运行在虚拟环境中的，它直接与宿主机进行高速的数据交换，绕过了硬件模拟的开销。

1.3 LXC (Linux Containers) 的轻量级隔离#

PVE 的另一大杀器是 LXC。与 Docker 主打“应用容器（Application Container）”不同，LXC 是“系统级容器（System Container）”。

• LXC 并不虚拟化任何硬件，它直接使用宿主机的内核。
• 它通过 Linux 的 Cgroups（控制组，用于限制资源如 CPU/内存）和 Namespaces（命名空间，用于隔离进程、网络、文件系统）来实现隔离。
• LXC 启动和资源开销通常明显低于完整虚拟机，但实际数据会随镜像、服务数量、内核特性和宿主机配置变化。

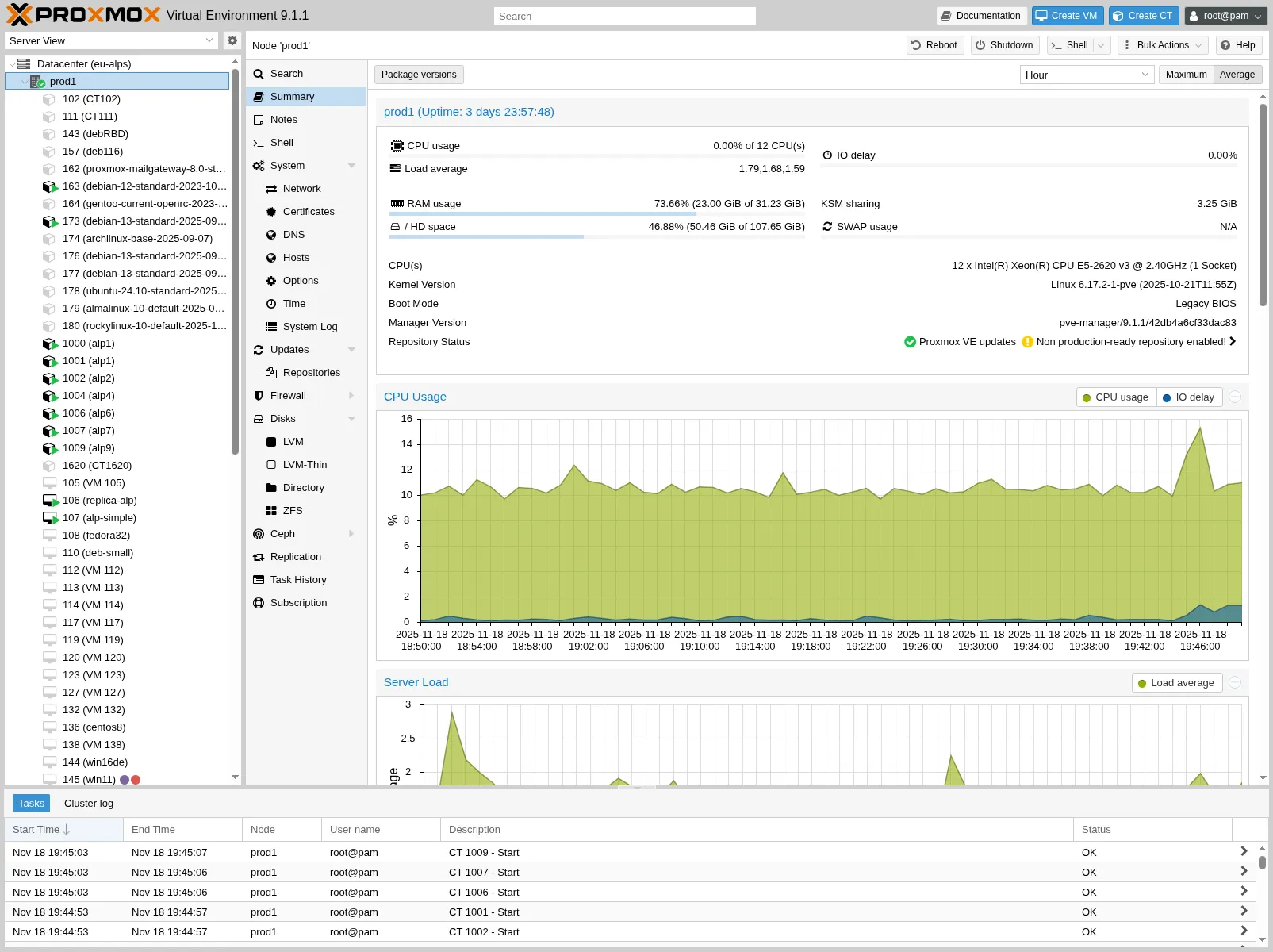

2.1 CPU 与 PCIe 通道 (PCIe Lanes) 的算力博弈#

在虚拟化平台中，CPU 核心规模、PCIe 通道规划与 I/O 拓扑，通常比单核峰值频率更关键。

• 消费级 CPU 的边界 (Intel Core / AMD Ryzen)： 消费级 CPU（以近几代桌面平台为例）可直连的 PCIe 通道通常有限，且部分 I/O 需要经由芯片组上行链路转发。 当场景包含多设备直通（GPU、10GbE/25GbE 网卡、HBA/NVMe 扩展）时，容易受到通道数量、插槽电气规格和主板分线策略约束，实际性能也可能受芯片组上行带宽影响。
• 企业级/工作站 CPU 的优势 (Intel Xeon / AMD EPYC / Threadripper)： 服务器平台的主要优势在于更高核心数、更大的内存上限与更充足的 PCIe 通道预算。例如 AMD EPYC 7002/7003 可提供较多 PCIe 通道，适合多卡直通与高密度 NVMe 场景。
• NUMA 架构提醒： 双路（Dual Socket）平台需要特别关注 NUMA（非一致性内存访问）。跨节点访存会增加延迟与抖动，数据库与低时延业务更敏感。后续【卷四：KVM 调优】会介绍 CPU/内存亲和性与 NUMA 绑定策略。

2.2 内存选型：为什么强烈建议使用 ECC？ 🛡️#

虚拟化环境对内存容量的渴求是无底洞。

• UDIMM vs RDIMM：消费级主板只能使用 UDIMM（无缓冲内存），单条最大通常为 32GB 或 48GB，四条插满顶多 192GB。而服务器主板支持 RDIMM（寄存器内存）或 LRDIMM（减载内存），单条可达 128GB 甚至 256GB，轻松实现 1TB 以上的总内存。
• ECC (纠错码) 的必要性： 如果你计划在 PVE 中使用 ZFS，ECC 内存应作为强烈建议项。非 ECC 内存发生位翻转时，可能把错误数据带入写入路径，增加静默损坏风险。ECC 能降低这类风险，是存储可靠性链路中的重要一环。

2.3 存储介质：家用 SSD 在 ZFS 下的“性能雪崩” 💾#

常见误区是使用消费级 NVMe 直接承载高同步写入负载（数据库、日志、NFS/iSCSI 后端），随后出现延迟抖动或写入性能明显下降。

• 同步写入 (Sync Writes) 与 ZIL 机制： 当上层发起同步写请求时，ZFS 需要满足同步语义后才确认完成。ZIL（准确说是 in-pool ZIL，或外置 SLOG）用于承接这类事务日志路径。
• 掉电保护 (PLP - Power Loss Protection) 的影响： 许多消费级 SSD 不具备完整 PLP 设计，在持续同步写入与断电一致性场景下表现通常弱于企业盘。 企业级 SSD（如 Intel/三星/美光部分数据中心型号）通常具备更完整的掉电保护与稳态写入能力，在 ZFS 的同步写路径中延迟与稳定性更可控。

• 结论：如果用 ZFS 承载虚拟机，优先选择带 PLP 的企业级 SSD；若同步写压力较大，可评估独立 SLOG 设备（如低时延高耐久介质）。

2.4 网卡选型建议：稳定性优先，再谈 SR-IOV 🔌#

• Realtek 的使用边界：在轻载 HomeLab 下可用，但在高并发虚拟化网络场景中，稳定性和驱动行为通常不如服务器网卡，建议提前做长时间压力测试。
• Intel i225/i226 注意事项：部分版本或特定链路组合下可能出现协商/丢包问题，部署前建议核对主板 BIOS、NIC 固件、交换机兼容性与内核版本。
• 推荐方向：优先考虑成熟的企业级网卡（如 Mellanox ConnectX 系列、Intel X520/X710 等）。这类网卡通常具备更完善的驱动支持、硬件卸载和 SR-IOV 能力，可减少虚拟交换转发的 CPU 开销。

3.1 引导机制判定：GRUB 还是 systemd-boot？#

在安装 PVE 时，很多人不知道系统底层是如何引导的，这导致后续配置 IOMMU（硬件直通）修改内核参数时完全不生效。PVE 的引导加载程序取决于你的安装模式和文件系统：

1. 如果使用 Legacy BIOS 引导：不论什么文件系统，总是使用 GRUB。
2. 如果使用 UEFI 引导，且安装在 ext4/xfs 等传统文件系统：使用 GRUB。
3. 如果使用 UEFI 引导，且安装在 ZFS (Root on ZFS) 文件系统：常见安装路径会使用 systemd-boot。

实战排错： 如果你是第三种情况（ZFS+UEFI），修改 /etc/default/grub 通常不会影响当前引导链路。 你需要修改的文件是：/etc/kernel/cmdline 修改完成后，必须执行专有命令来刷新引导：

1
proxmox-boot-tool refresh

底层引导机制判定流程图：

3.2 ZFS 安装的高级参数设定#

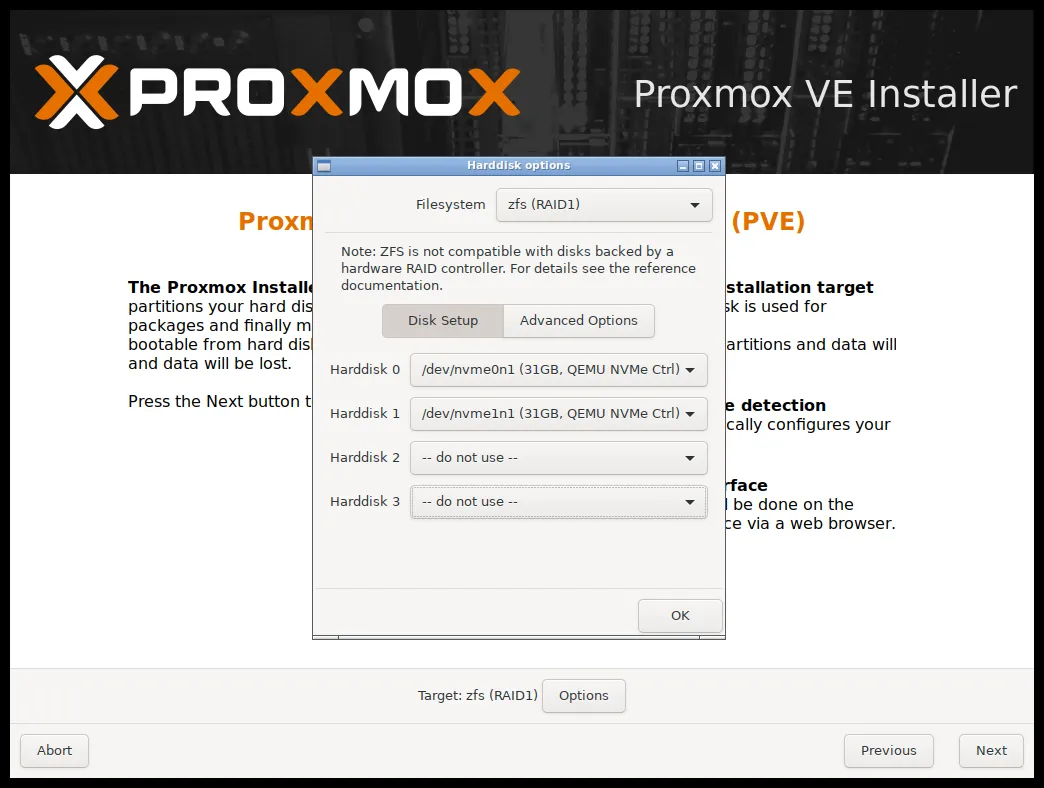

在 PVE ISO 安装界面，如果你选择 ZFS 作为目标系统，点击 Options 会弹出高级菜单。这里的参数会直接影响性能与可维护性：

• ashift：这是 ZFS 的扇区对齐参数。ashift=12 对应 4K 扇区，适配当前绝大多数 SSD/新盘。若误设为过小值（如 ashift=9），可能带来明显写放大与性能损失。
• RAIDZ 与虚拟机随机 I/O：raidz-1 更偏容量利用率，随机写与重建期性能通常不如镜像 vdev。若主要负载是虚拟机和数据库，mirror 往往更稳妥。
• compress：默认开启 lz4 或 zstd。ZFS 的压缩是透明且高效的，由于现代 CPU 算力过剩而硬盘 IO 永远是瓶颈，开启压缩不仅能省空间，往往还能提升读取速度。

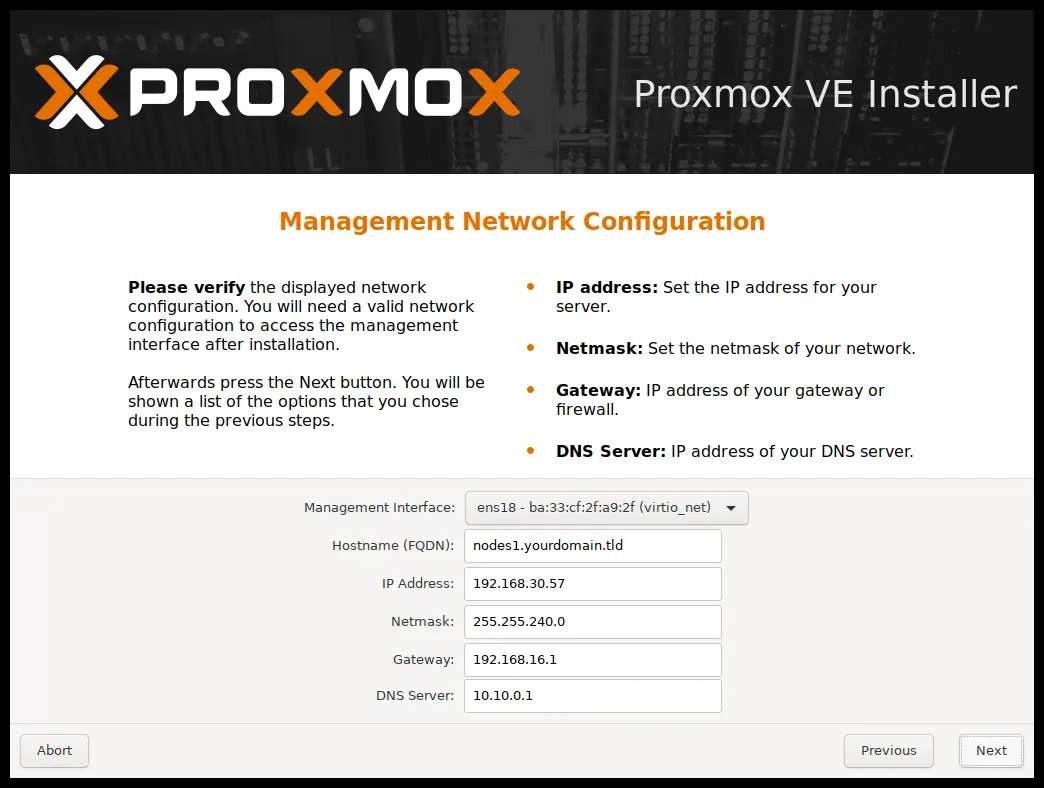

3.3 网络接口配置语法精讲 (Interfaces) 🌐#

PVE 的网络配置文件位于 /etc/network/interfaces。理解它，是迈向 SDN 的基础。

一个典型的默认网桥配置如下：

1
auto lo
2
iface lo inet loopback
3

4
# 物理网卡，不配置 IP
5
iface enp3s0 inet manual
6

7
# 虚拟网桥
8
auto vmbr0
9
iface vmbr0 inet static
10
    address 192.168.1.100/24
11
    gateway 192.168.1.1
12
    bridge-ports enp3s0   # 将物理网卡绑定到此网桥
13
    bridge-stp off        # 关闭生成树协议，加速启动
14
    bridge-fd 0           # 转发延迟设为 0

深度解析：vmbr0 就是一台虚拟出来的物理交换机。bridge-ports enp3s0 的意义在于，把物理网卡插到了这台虚拟交换机的 Uplink (上联) 端口上。PVE 宿主机自己也占用了这台交换机的一个虚拟端口，并获取了 192.168.1.100 的 IP。所有虚拟机的虚拟网卡，都会自动插到这台 vmbr0 交换机上。

如果你有第二张网卡 enp4s0，并且不想把它暴露给局域网，而是专门留给虚拟机直通使用，那么在 interfaces 文件中，你只需要保留 iface enp4s0 inet manual，不要把它加入任何 vmbr 的 bridge-ports 中。

3.4 初始化与维护基线（按版本校对）🛠️#

PVE 8.x 基于 Debian 12 (Bookworm)。如果你的环境是其他主版本（如 PVE 7/9），请先以当前版本官方仓库命名为准，再执行源配置与升级。

1. 仓库配置与基础工具安装（示例）： 以下示例以 PVE 8 + Debian 12 为前提，执行前请先备份仓库文件：

1
# 1. 替换 Debian 基础源为中科大/清华源
2
sed -i 's/ftp.debian.org/mirrors.ustc.edu.cn/g' /etc/apt/sources.list
3
sed -i 's/security.debian.org/mirrors.ustc.edu.cn/g' /etc/apt/sources.list
4

5
# 2. 删除企业订阅源，添加 PVE 无订阅国内源
6
rm -f /etc/apt/sources.list.d/pve-enterprise.list
7
echo "deb https://mirrors.ustc.edu.cn/proxmox/debian/pve bookworm pve-no-subscription" > /etc/apt/sources.list.d/pve-no-subscription.list
8

9
# 3. Ceph 仓库请与当前 PVE 主版本匹配（不要硬编码旧代号）
10
# 建议先通过官方文档或 `pveversion -v` 确认对应 Ceph 代号后再写入 ceph.list
11

12
# 4. 执行全系统升级
13
apt update && apt dist-upgrade -y
14

15
# 5. 安装底层排障与运维利器
16
apt install -y htop iotop iftop ethtool pciutils lshw smartmontools nvme-cli lm-sensors sudo vim git
17

18
# 6. 可选：重启相关服务（例如改动网络或内核参数后）
19
# systemctl restart pveproxy.service

卷一 完结。 在第一卷中，我们完成了 PVE 架构、硬件选型与安装引导机制的基础梳理，并补充了版本差异与配置风险提示。 下一批次预告：【卷二：ZFS 存储引擎深度解剖与 Ceph 分布式存储实战】。 重点会放在缓存层级、数据一致性与集群部署边界条件。

4.1 ZFS 的核心架构层级#

理解 ZFS，必须理解其三个层级：

1. VDEV (Virtual Device, 虚拟设备)：由一块或多块物理硬盘组成。ZFS 的冗余（如镜像 Mirror、类似 RAID5 的 RAIDZ）是在 VDEV 这一层实现的。
2. Zpool (存储池)：由一个或多个 VDEV 组成。Zpool 会将数据打散（Striping，类似 RAID0）写入到底层所有的 VDEV 中。
3. Dataset / Zvol (数据集/块设备)：从 Zpool 中划分出来的空间。
   • Dataset：类似传统目录树，可单独设置压缩、配额、快照策略。在 PVE 中常用于 ISO、备份、模板与容器子卷等内容。
   • Zvol：类似一个虚拟的物理硬盘（块设备），这是给 KVM 虚拟机当系统盘使用的。

ZFS Dataset 与 Zvol 的架构层级对比：

黄金定律：

• 如果一个 Zpool 由多个顶层 vdev 组成，任意一个顶层 vdev 不可恢复，通常会导致整个池不可用。
• 不建议在硬件 RAID 抽象层之上再叠加 ZFS。更推荐 HBA 直通（常见为 IT 模式），让 ZFS 直接看到物理盘与健康信息。

4.2 缓存架构的艺术：ARC、L2ARC 与 ZIL/SLOG ⚡#

这是无数 PVE 新手最容易混淆的区域，也是 ZFS 性能调优的核心。

4.3 ZFS 的高级特性运用 🛠️#

• 写时复制 (COW, Copy-On-Write)：ZFS 不直接覆写原块，先写新块再切换指针，可显著降低中断写入导致的不一致风险。
• 快照 (Snapshot)：得益于 COW，快照创建通常很快，初始空间占用很小；但随着后续数据变更，快照会持续占用历史块空间，需要配合保留策略管理。

ZFS 写时复制 (COW, Copy-On-Write) 与快照原理图：

5.1 什么是 Ceph 与超融合架构 (HCI)？#

传统的虚拟化架构是“计算与存储分离”：前面几台计算服务器（跑虚拟机），后面连着一台巨大的集中式盘柜（SAN/NAS）。盘柜一旦宕机，全网瘫痪。

PVE + Ceph 实现了超融合架构 (Hyper-Converged Infrastructure, HCI)： 不需要外接盘柜，将所有 PVE 计算节点本地插满硬盘，通过万兆网络将这些硬盘融合成一个巨大的、跨节点的分布式存储池。

• 虚拟机可以任意漂移：因为数据不在某台具体机器上，而在集群网络中。

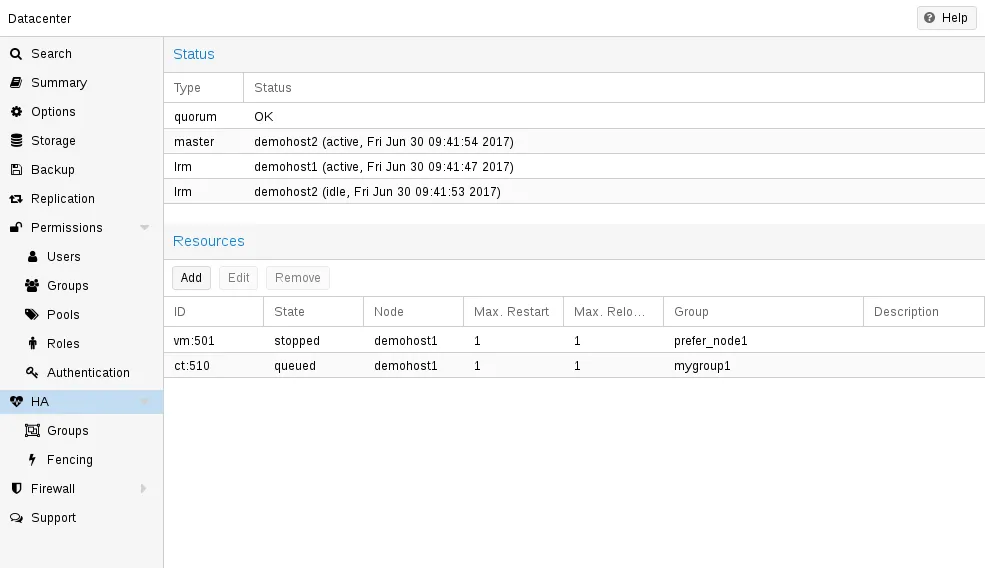

• 高可用能力：在副本策略与故障域配置合理的前提下，单节点故障后可由其他节点承接业务；实际恢复时间取决于 HA 策略、资源余量和故障规模。

5.2 Ceph 集群的硬性前置条件 (排雷指南) ⚠️#

很多 HomeLab 场景上 Ceph 后体验不佳，核心原因通常是网络、磁盘与资源预算不足。建议先满足这些前置条件：

1. 节点与仲裁：生产环境建议至少 3 个节点，并部署奇数个 MON（通常 3 或 5）以保证仲裁与可用性。1~2 节点可做实验，但不适合作为高可用基线。
2. 网络带宽与时延：10GbE 通常是可用起点，负载较高时可考虑 25GbE+。Public/Cluster 网络建议隔离，隔离方式可为物理分网卡，也可为可靠的 VLAN/VRF 规划。
3. 介质一致性：Ceph 对尾延迟敏感。建议同一池内保持介质与性能等级一致，避免慢盘拖累恢复与业务抖动。
4. 资源预算：OSD 数量与内存/CPU 预算强相关；每 OSD 的内存开销与 Ceph 版本、BlueStore 配置、负载模型有关，需结合压测校准。

5.3 核心组件解析#

在 PVE 中部署 Ceph，你需要配置三个核心角色：

• MON (Monitor, 监视器)：维护集群的状态图（Cluster Map）。必须部署奇数个（如 3 或 5 个）。
• MGR (Manager, 管理器)：负责收集性能指标和提供 Dashboard 接口。通常和 MON 部署在一起。
• OSD (Object Storage Daemon, 对象存储守护进程)：每块物理硬盘对应一个 OSD 进程。OSD 负责实际的数据读写和数据平衡。

Ceph 核心组件控制面与数据面交互逻辑：

5.4 CRUSH 算法与数据副本机制 🧬#

Ceph 没有传统的 RAID 概念。它使用 CRUSH (Controlled Replication Under Scalable Hashing) 算法来决定数据存在哪里。 当你往 Ceph 写入一个文件时：

1. 文件被切分成 4MB 大小的对象 (Object)。
2. 对象通过 Hash 算法被映射到某个 PG (Placement Group, 归置组) 中。
3. CRUSH 算法会计算出这个 PG 应该存在哪几个 OSD (硬盘) 上。

在 PVE 中创建 Ceph 存储池时，关键参数是 size（副本数）和 min_size（最小可写副本数）。

• 常见配置：Size=3, Min. Size=2。
• 含义：单份数据保留 3 个副本，写入至少要求 2 副本可用。该策略在可靠性与可用性之间较均衡，容量利用率约为原始容量的 1/3（未计入元数据与预留空间）。

Ceph CRUSH 寻址与数据写入微观流程：

5.5 PVE GUI 下的 Ceph 实战部署流 🖱️#

满足前置条件后，可通过 PVE GUI 完成基础部署：

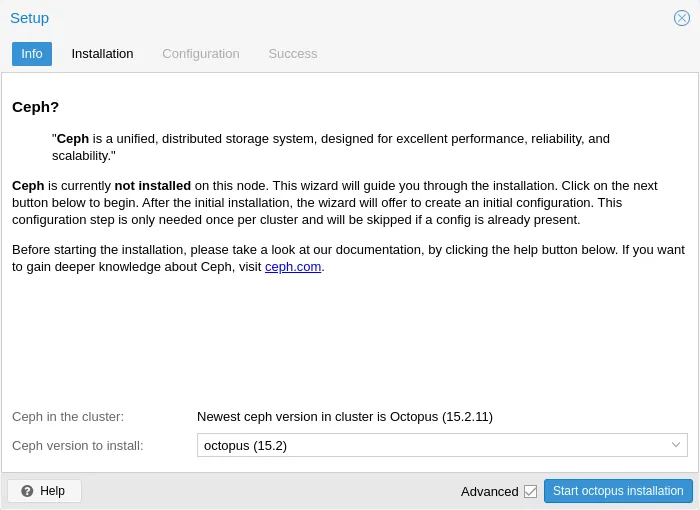

1. 初始化：在每个节点点击 节点 -> Ceph -> 安装 Ceph，选择与当前 PVE 版本兼容的 Ceph 版本。
2. 配置网络：按你的网络设计设置 Public/Cluster Network（可物理隔离，也可通过 VLAN 逻辑隔离）。
3. 创建 MON/MGR：确保至少 3 个节点上都创建了 MON 和 MGR 服务。
4. 创建 OSD：在每个节点上，将作为数据盘的裸盘（必须没有分区和文件系统）创建为 OSD。
5. 创建存储池 (Pool)：点击 Ceph -> 资源池 -> 创建，例如命名为 ceph-vm，根据故障域与容量目标设置 Size/Min. Size。勾选 添加为存储 后，PVE 可直接用于虚拟机磁盘。

完成以上步骤后，你已经搭建了一个可运行的 Ceph 基线环境。上线前仍建议补齐压测、故障演练与告警。

卷二 完结。 在本卷中，我们梳理了 PVE 存储体系的两条主线：单机侧 ZFS（含 ARC/L2ARC/ZIL/SLOG）与集群侧 Ceph（含副本与组件协作）。 下一批次预告：【卷三：软件定义网络 (SDN)、OpenvSwitch 与高级路由策略】。 我们将抛弃简单的 Linux Bridge，进入网络的高阶玩法，利用 OVS 构建虚拟 VPC、VLAN 隔离以及复杂的 PVE 路由策略。

6.1 安装 OVS 并在 PVE 中启用#

PVE 原生支持 OVS，但默认不安装。我们需要手动安装：

1
apt update
2
apt install openvswitch-switch -y

生产环境建议先在带外管理链路或测试节点验证，再迁移管理口，避免远程断连。

6.2 OVS 三剑客：OVS Bridge、OVS Port、OVS IntPort#

安装完成后，在 PVE 图形界面的 网络 -> 创建 菜单中，你会看到三个新的选项：

1. OVS Bridge (OVS 网桥)：类似于一台物理的网管型交换机。
2. OVS Port (OVS 端口)：相当于交换机上的一个物理网口，通常用来绑定宿主机上的真实物理网卡，并配置为 Trunk（允许多个 VLAN 通过）。
3. OVS IntPort (OVS 内部端口)：相当于给这台虚拟交换机本身配置的一个虚拟管理接口（可以分配 IP），以便宿主机能通过特定的 VLAN 与网络通信。

6.3 实战：单网卡单线复用 (Trunk) 与多 VLAN 隔离 🔀#

场景：你有一台 PVE 只有一个物理网口 (enp3s0)，连接到一台支持 802.1Q VLAN 的物理交换机。你希望 PVE 上跑不同的虚拟机，分别属于 VLAN 10（办公网）和 VLAN 20（访客网），同时 PVE 管理地址位于 VLAN 99。

配置方法 (修改 /etc/network/interfaces)：

1
auto lo
2
iface lo inet loopback
3

4
# 物理网卡作为底层链路，不需要 IP
5
iface enp3s0 inet manual
6
    ovs_type OVSPort
7
    ovs_bridge vmbr0
8

9
# 创建一个 OVS 交换机，将物理网卡接上来
10
auto vmbr0
11
iface vmbr0 inet manual
12
    ovs_type OVSBridge
13
    ovs_ports enp3s0 vlan99
14

15
# 创建一个 OVS 内部端口，用于 PVE 宿主机自身的管理
16
auto vlan99
17
iface vlan99 inet static
18
    address 192.168.99.10/24
19
    gateway 192.168.99.1
20
    ovs_type OVSIntPort
21
    ovs_bridge vmbr0
22
    ovs_options tag=99   # 标记此接口的数据包打上 VLAN 99 标签

前置条件：交换机连接 PVE 的端口必须配置为 Trunk，并放行 VLAN 10/20/99，同时确认管理 VLAN 的网关与 ACL 已放通。

应用配置前建议在控制台或 IPMI/iDRAC 会话中操作。提交后优先使用 ifreload -a（ifupdown2）而不是直接重启宿主机。

如何在虚拟机中使用 VLAN？ 在虚拟机的 硬件 -> 网络设备 (net0) 中，桥接依然选择 vmbr0，但在 VLAN 标签 栏中填入 10 或 20。 OVS 会按网卡的 VLAN Tag 进行二层转发：虚拟机报文进入 vmbr0 后会按配置加/解标签，再经 enp3s0 发往交换机，从而实现二层隔离。

7.1 SDN 核心概念：Zone 与 VNet#

在 PVE 的 数据中心 -> SDN 中，有两个最核心的概念：

• Zone (区域)：定义了网络的底层实现方式。例如：
  • Simple (简单)：单机内部的隔离网络（使用 NAT 或空路由）。
  • VLAN：基于传统 802.1Q 的跨节点网络。
  • VXLAN：基于 UDP 封装的隧道技术，适合把不同三层网络上的节点连接到同一逻辑二层。
• VNet (虚拟网络)：在 Zone 之上创建的具体网络。虚拟机在添加网卡时，直接连接到 VNet，而不是传统的 vmbr0。

7.2 实战构建 VXLAN 大二层隧道网络 🚇#

场景：

• 节点 A：物理 IP 10.0.0.10（在机房 A）
• 节点 B：物理 IP 172.16.0.10（在机房 B）
• 需求：在两台节点上各自创建一台虚拟机，它们的 IP 分别是 192.168.200.11 和 192.168.200.12，要求它们能像插在同一台交换机上一样互相 Ping 通。

SDN 配置步骤：

1. 全局配置：进入 数据中心 -> SDN -> 选项，点击 Apply 初始化 SDN 配置文件（这一步是前置，必须点一次）。
2. 创建 Zone：进入 SDN -> Zones -> 添加 -> VXLAN。
   • ID 填 vxzone1
   • Peers（对端）：填入所有节点的物理 IP，如 10.0.0.10,172.16.0.10。
3. 创建 VNet：进入 SDN -> VNets -> 添加。
   • Name 填 vnet200
   • Zone 选择刚创建的 vxzone1
   • Tag 填 20000 (作为 VXLAN VNI，需保证在你的环境中唯一)。
4. 应用 SDN 配置：回到 数据中心 -> SDN 主页面，点击上方的 “应用” (Apply)。PVE 会下发对应网络配置；若启用了相关高级功能，可能会联动 FRR 等组件。

关键检查项：确保节点间 UDP 4789（VXLAN）可达，underlay MTU 预留封装开销（常见做法是底层 MTU 适当增大），否则会出现丢包或性能抖动。

连接虚拟机： 现在回到虚拟机网卡配置，桥接下拉菜单会出现 vnet200。将两台虚拟机都接入该 VNet，并配置 192.168.200.x 地址后，通常可实现二层互通。

VXLAN 大二层数据包 UDP 封装与解封装微观剖析：

8.1 半直通 (VirtIO 桥接)#

这是最常见、最灵活的方案。所有物理网卡（如 eth0, eth1, eth2）都分别创建出 vmbr0, vmbr1, vmbr2。 软路由虚拟机添加三个虚拟网卡，分别桥接到这三个 vmbr 上，模型选择 VirtIO。

• 优点：PVE 宿主机随时可以利用这些网卡，其他虚拟机（如 NAS, 旁路由）也可以随意接入这些网桥，网络拓扑极其灵活。
• 缺点：报文需要经过宿主机转发路径。在高并发（如 2.5G/10G 测速）下，CPU 占用与中断压力通常会升高。

经典 All-in-One 软路由网络拓扑图：

8.2 PCI 全硬件直通 (PCIe Passthrough)#

在【卷一】中我们讲过如何开启 IOMMU。将用于 WAN 口和 LAN 口的物理网卡直接作为一个 PCI 设备分配给软路由虚拟机。

• 优点：性能和时延可预测性通常更好，转发路径更短，宿主机转发开销更低。
• 缺点：独占。被直通的物理网卡对 PVE 宿主机来说彻底消失了。其他虚拟机无法再连接到这个物理网口。
• 拓扑困境与解决： 假设你把两个物理网口直通给了 OpenWrt，那么 PVE 里的其他虚拟机（如群晖、Ubuntu）怎么上网？
  • 解法 1 (外部交换机回环)：将 OpenWrt 的直通 LAN 口接到外部交换机，同时把 PVE 管理口也接入该交换机。其他虚拟机桥接 vmbr0，流量经交换机回到 OpenWrt。

外部交换机物理回环 (Hairpin) 拓扑图：

1
*   **解法 2 (添加虚拟 LAN 口)**：给 OpenWrt 虚拟机添加一个额外的 `VirtIO` 虚拟网卡，桥接到内部的 `vmbr0`。在 OpenWrt 系统里，将这个虚拟网卡与直通的物理 LAN 网卡放在同一个 LAN 桥接组里。这样，PVE 内部的虚拟机就能走内部虚拟总线直连 OpenWrt。

8.3 终极杀器：SR-IOV 网卡切分架构 ⚔️#

如果你有一张支持 SR-IOV 的企业级网卡（例如 Intel X520/X710, Mellanox ConnectX-3/4），这才是 All-in-One 网络的真正终点。

SR-IOV (Single Root I/O Virtualization) 技术允许网卡在其自身的硬件芯片上，生成成百上千个“虚拟功能（VF, Virtual Function）”。

• 这种架构的优势在于：

1. 更低的宿主机转发开销：VF 直通后，部分数据路径可减少软交换参与，但仍依赖具体驱动与功能开关。
2. 潜在的硬件交换能力：部分网卡支持 VF 间硬件交换（VEB/embedded switch），可降低时延并提升吞吐；是否生效取决于网卡型号、固件与安全策略配置。

SR-IOV 网卡芯片内部 VEB (虚拟以太网桥) 交换机制：

(具体如何在 PVE 中开启 SR-IOV 并分配 VF，我们将在【卷五：终极硬件直通】中给出详尽的实战代码)

卷三 完结。 本卷我们覆盖了从 OVS 单线复用，到 VXLAN 跨节点互联，再到 All-in-One 场景下桥接、直通与 SR-IOV 的取舍逻辑。 下一批次预告：【卷四：KVM 与 LXC 的极致性能调优】。 为什么你的 Windows 虚拟机卡顿、掉帧？我们将深入探讨 CPU 的 Host 模式底层指令集、NUMA 节点绑定、Qemu Agent 增强工具以及 LXC 容器权限的安全穿透。

9.1 CPU 模型选择：何时使用 Host？#

在虚拟机的 硬件 -> 处理器 -> 类别 (Type) 中，PVE 默认选择的是 kvm64 或 x86-64-v2-AES。

• 默认模型的代价：这些默认模型是为了最高兼容性而设计的。这意味着，如果你的物理机是最新款的 13900K，KVM 会为了兼容性，向虚拟机隐藏大量先进的指令集（如 AVX-512, AES-NI 等），只暴露最基础的 x86 指令。结果就是，虚拟机在进行视频解码、加密解密时，速度惨不忍睹。
• Host 模式的收益：Host 会暴露更多宿主机指令集，常见于追求单机性能或固定节点运行的业务。

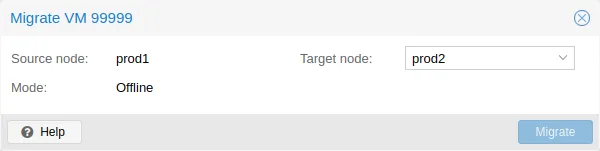

• 迁移约束：在集群环境下，Host 可能限制跨节点热迁移能力。若需要 Live Migration，通常应选择各节点共同支持的 CPU 模型。

9.2 CPU 拓扑、插槽 (Sockets) 与核心 (Cores)#

• Sockets (插槽)：代表物理 CPU 的数量。如果你给一个 Windows 10 家庭版分配了 2 个 Sockets，它只能识别到 1 个（因为 Windows 家庭版有单 CPU 授权限制）。
• Cores (核心)：代表每个 Socket 里的核心数。
• 常见实践：优先用 1 Socket + N Cores，可避免部分来宾系统的多插槽限制；但仍需按授权与应用特性调整。

9.3 终极性能：CPU 绑核 (CPU Pinning) 与隔离 📌#

如果你的虚拟机承载了极高负载的任务（如游戏串流、实时交易系统），你不希望它的线程在物理机的不同核心之间跳来跳去。你可以通过修改虚拟机的配置文件 (/etc/pve/qemu-server/<VMID>.conf) 来实现硬绑核。

实战绑核配置： 推荐使用 PVE 原生参数，而不是手写不兼容的 QEMU 参数。示例：

1
# 假设物理机有 16 个核心 (0-15)，希望此 VM 仅在 4-7 上运行
2
affinity: 4-7

也可用命令行设置：

1
qm set <VMID> --affinity 4-7

更进一步可在宿主机配合 CPU 隔离策略（如 isolcpus / cpuset）降低干扰，但需要结合内核版本与系统服务做完整验证。 示例内核参数：

1
GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on isolcpus=4-7"

CPU 隔离 (isolcpus) 与硬绑核 (Pinning) 架构图：

9.4 内存的 Ballooning (气球驱动) 机制 🎈#

气球机制允许宿主机根据虚拟机的实际内存使用量，动态回收和分配内存。

• 原理：气球依赖来宾系统中的 virtio-balloon 驱动（并非 QGA 本体）。当宿主机内存紧张时，会回收来宾可回收页。

KVM 内存气球 (Memory Ballooning) 挤压原理图：

• 避坑：对数据库、JVM、大型缓存等对内存稳定性敏感的负载，通常建议禁用 Balloon 或设置较高最小内存，避免频繁回收导致抖动。

10.1 QGA 的核心作用#

QGA 是运行在虚拟机操作系统内部的一个服务，它是宿主机（PVE）和虚拟机之间沟通的桥梁。

1. 优雅关机 (Graceful Shutdown)：PVE 点击关机时，会通过 QGA 发送 ACPI 关机信号给虚拟机内的操作系统，使其正常保存数据并关机。

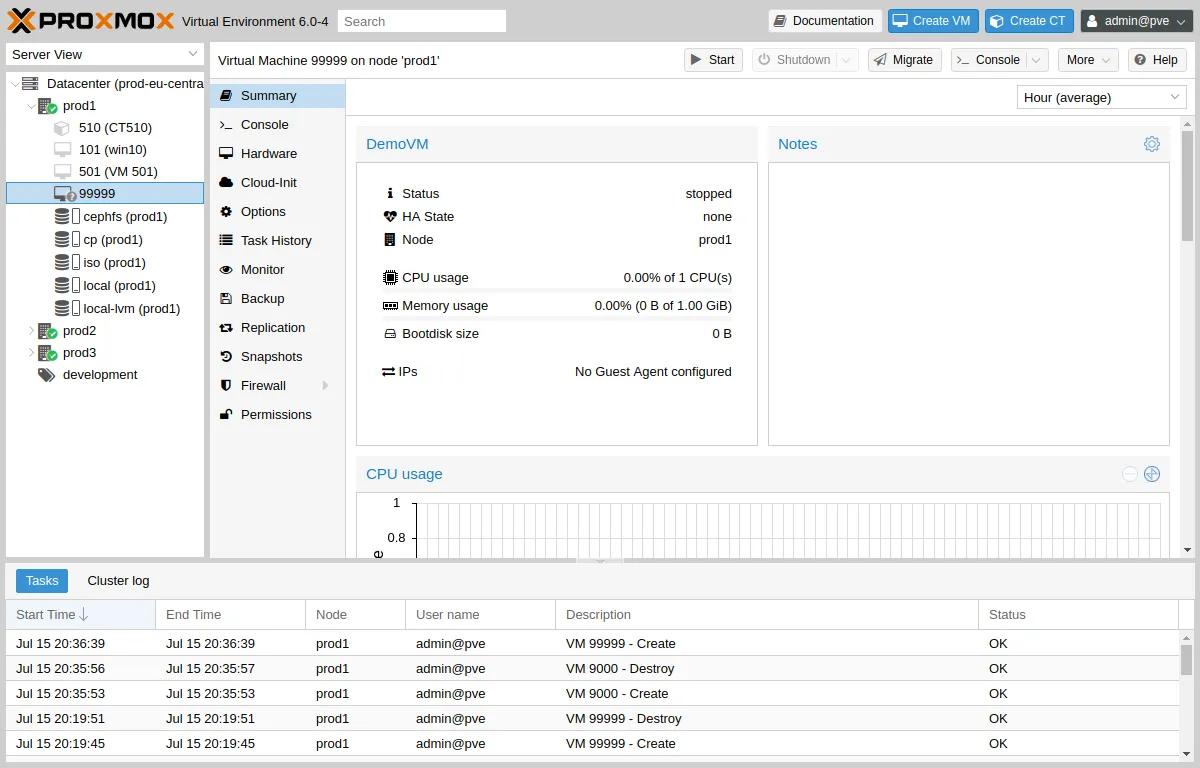

2. IP 与状态报告：将虚拟机获取到的 IP 地址实时显示在 PVE 的摘要面板上。
3. 冻结文件系统 (FSTRIM/Fsfreeze)：在 PVE 执行备份或快照时，QGA 会通知虚拟机内的文件系统暂停一切写入（Freeze），确保备份的一致性。备份完成后再解冻（Thaw）。

10.2 安装与启用 QGA#

步骤 1：PVE 侧启用 在 PVE 网页端，选中虚拟机 -> 选项 -> QEMU Guest Agent，双击开启。通常重启来宾系统即可让设备生效；若未识别，再执行一次 Stop/Start。

步骤 2：虚拟机内部安装

• Linux (Debian/Ubuntu):

  1
  apt update && apt install qemu-guest-agent -y
  2
  systemctl enable qemu-guest-agent --now

• Windows: 下载 PVE 官方提供的 VirtIO 驱动光盘 ISO（virtio-win.iso），挂载给虚拟机。 进入光盘目录，找到 guest-agent 文件夹，运行安装程序即可。

11.1 特权容器 (Privileged) vs 无特权容器 (Unprivileged)#

在创建 CT 容器时，有一个 无特权容器 的勾选项（默认勾选）。

• 无特权容器 (Unprivileged)：极其安全。容器内的 root 用户（UID 0）会被映射到宿主机上的一个极大的非特权 UID（例如 100000）。即使容器被黑客攻破并拿到了 root，他在宿主机眼里也只是一个毫无权限的普通用户。
• 特权容器 (Privileged)：容器内 root 与宿主机权限边界更弱，硬件直通更容易，但安全风险更高。

无特权容器 (Unprivileged LXC) 的 UID 命名空间映射原理：

11.2 实战 1：在无特权 LXC 中运行 Docker 🐳#

通常优先使用无特权容器。要在无特权 LXC 中跑 Docker（Docker in LXC），可按以下步骤：

1. 创建容器：勾选 无特权容器。
2. 开启嵌套 (Nesting)：进入容器的 选项 -> 功能 (Features)，勾选 嵌套 (keyctl, nesting)。这一步是允许容器内再次创建命名空间（Docker 的运行基础）。
3. 在容器内安装 Docker 并验证驱动：docker info | grep -i "Storage Driver"。
4. 存储驱动注意：不同内核与存储后端下，overlay2 可用性会有差异；若出现兼容性问题，性能可能明显下降。生产场景建议先压测再上线。

11.3 实战 2：LXC 硬件直通 (核显 GPU / USB 透传) 🎬#

与 KVM 虚拟机通过 PCIe VFIO 硬件直通不同，LXC 共享宿主机的内核，因此直通硬件极其简单——只需要把宿主机上的设备文件映射进容器即可。

以直通 Intel 核显 (用于 Jellyfin/Plex 硬解) 为例： 假设你想把宿主机的 /dev/dri/renderD128 (核显) 透传给 ID 为 101 的无特权 LXC 容器。

1. 在宿主机查看设备信息和所属组：

   1
   ls -l /dev/dri/renderD128
   2
   # 输出示例：crw-rw---- 1 root render 226, 128 Oct  1 12:00 /dev/dri/renderD128

   记住主设备号 226，次设备号 128，以及所属组 render (GID 通常是 104)。
2. 修改容器配置文件 /etc/pve/lxc/101.conf，追加以下配置：

   1
   # 允许容器读取 226 这个字符设备
   2
   lxc.cgroup2.devices.allow: c 226:128 rwm
   3
   # 将宿主机的 renderD128 挂载到容器内的相同路径
   4
   lxc.mount.entry: /dev/dri/renderD128 dev/dri/renderD128 none bind,optional,create=file
   5
   # 无特权容器需额外处理 UID/GID 映射，确保容器用户对该设备有读写权限

3. 在宿主机调整设备权限映射（推荐通过组和 udev 规则）：

   1
   # 反例：不要对设备使用 777
   2
   # chmod 777 /dev/dri/renderD128
   3
   #
   4
   # 推荐：使用 render/video 组 + 持久化 udev 规则，或在可接受风险下改用特权容器

启动容器后，在容器内执行 ls -l /dev/dri/ 与 vainfo 验证设备访问和硬解能力。

LXC 容器硬件设备映射穿透流程：

卷四 完结。 本卷我们梳理了 KVM 的 CPU/内存调优思路、QEMU Guest Agent 的使用边界，以及 LXC 在安全与可用性之间的权衡。 下一批次预告：【卷五：终极硬件直通 (PCIe Passthrough) 实战】。 准备好进入 PVE 最硬核、最容易蓝屏重启的领域了吗？我们将挑战 PCIe IOMMU 拆分、ACS 补丁、GPU (显卡) 直通、Error Code 43 破解以及 SR-IOV 虚拟化的手把手教学！

12.1 什么是 IOMMU 与 VFIO？#

IOMMU (Intel VT-d 或 AMD-Vi) 是一种硬件内存管理单元。它的作用是防止外设恶意或错误地读取不属于它的内存区域。 VFIO 是 Linux 内核的一个驱动框架。当你要把一个 PCIe 设备（比如显卡）直通给虚拟机时，VFIO 驱动会接管这个设备，把它和宿主机（PVE 本身）完全隔离开来。

12.2 致命的 IOMMU 分组 (IOMMU Groups) 🛑#

直通不是你想通哪个设备就能通的，直通的最小单位是 IOMMU Group（组）。

• 规则：同一 IOMMU Group 内设备隔离边界不完整。若只直通其中一个设备，常见结果是直通失败、设备重置异常或宿主机不稳定。
• 验证分组：在 PVE 的 Shell 中运行以下脚本，查看你的硬件分组：

  1
  for d in /sys/kernel/iommu_groups/*/devices/*; do n=${d#*/iommu_groups/*}; n=${n%%/*}; printf 'IOMMU Group %s ' "$n"; lspci -nns "${d##*/}"; done;

  如果目标设备与关键板载控制器（如 SATA/USB）混在同组，建议优先更换插槽/主板或调整硬件拓扑，再考虑 ACS 方案。

灾难级的 IOMMU 分组拓扑示例 (为什么不能单独直通)：

12.3 开启直通的四步曲 (标准流程) 📜#

1. BIOS 设置：开启 Intel VT-d / AMD-Vi（并建议同时开启 Above 4G Decoding，按平台能力配置）。
2. 修改内核参数 (/etc/kernel/cmdline 对于 ZFS+UEFI，或 /etc/default/grub 对于传统引导)：

   1
   intel_iommu=on iommu=pt
   2
   # 或者 amd_iommu=on iommu=pt

3. 加载必要的内核模块 (/etc/modules)：

   1
   vfio
   2
   vfio_iommu_type1
   3
   vfio_pci

4. 刷新并重启：

   1
   # ZFS + UEFI 常见路径
   2
   proxmox-boot-tool refresh
   3
   # GRUB 引导路径需执行
   4
   # update-grub
   5
   update-initramfs -u -k all
   6
   reboot

13.1 屏蔽宿主机显卡驱动#

如果你要直通显卡，需要避免宿主机先占用目标设备。更推荐按 PCI ID 进行 vfio-pci 定向绑定，而不是全局黑名单所有图形/音频驱动。 以下“全局黑名单”仅适用于宿主机完全不需要本地图形输出的场景：

1
blacklist nouveau
2
blacklist radeon
3
blacklist amdgpu
4
# 注意：不要无差别屏蔽宿主机关键总线/音频驱动，避免影响其他设备

(多显卡场景应优先使用 13.2 的 vfio 按 ID 绑定方式。)

13.2 使用 VFIO 绑定特定设备 (多显卡/同型号显卡终极解法) 🎭#

如果你有两张一模一样的显卡（比如两张 RTX 3090），你想把第一张留给 PVE 宿主机（虽然这很浪费），把第二张直通给虚拟机。你不能使用黑名单，因为这会同时屏蔽两张卡。

你需要使用 vfio-pci 驱动，根据设备的硬件 ID 强行绑定：

1. 找到显卡及其自带声卡的硬件 ID：

   1
   lspci -nn | grep -i nvidia
   2
   # 输出示例：
   3
   # 01:00.0 VGA compatible controller [0300]: NVIDIA Corporation Device [10de:2204]
   4
   # 01:00.1 Audio device [0403]: NVIDIA Corporation Device [10de:1aef]

2. 编辑 /etc/modprobe.d/vfio.conf，将这两个 ID 填入：

   1
   options vfio-pci ids=10de:2204,10de:1aef

3. 更新 initramfs 与引导配置后重启。开机时目标设备会优先绑定到 vfio-pci，等待虚拟机接管。

VFIO-PCI 抢占式驱动绑定启动时序：

13.3 关于 NVIDIA Error Code 43 (旧环境) 🕵️#

在较老驱动/老显卡组合中，可能出现 Error Code 43。新版本驱动通常已显著改善该问题，建议先在默认参数下验证。

如确实命中旧问题，可在测试环境尝试以下兼容参数，并记录回滚点：

1
cpu: host,hidden=1,flags=+pcid
2
args: -cpu 'host,-hypervisor,kvm=off'

13.4 虚拟机的正确姿势#

在 PVE 网页端给虚拟机添加直通显卡时：

1. 机器模型：通常推荐 q35。
2. BIOS：通常推荐 OVMF (UEFI)。
3. 勾选 所有功能 (All Functions)（确保显卡和显卡上的声卡一起直通）。
4. 勾选 PCI-Express (PCIe)（告诉虚拟机这是一个插入主板 PCIe 插槽的真实设备）。
5. 勾选 主 GPU (Primary GPU)（如果在虚拟机内黑屏，尝试取消这个勾选，通过 RDP 远程桌面连接进去安装驱动后再勾回来）。

14.1 开启网卡的 SR-IOV 功能#

以 Intel 网卡为例（ixgbe/i40e），建议优先使用 sysfs 或厂商文档推荐方式设置 VF 数量。不同驱动版本对 max_vfs 的支持行为可能不同。

常见临时方式（重启后失效）：

1
echo 4 > /sys/class/net/<PF_IFACE>/device/sriov_numvfs

若需持久化，请结合 systemd 单元或网络启动脚本在开机时写入，并先确认交换机侧的 SR-IOV/VLAN 安全策略。

14.2 验证与分配 VF (Virtual Function)#

重启后，运行 lspci | grep Ethernet，你会惊喜地发现，除了原本的 2 个物理网卡（PF），多出了 8 个名为 Virtual Function 的以太网控制器。每个 VF 都有自己独立的 PCIe 地址（例如 02:10.0）。

如何在 PVE 中使用这些 VF？ 可通过“添加 PCI 设备”把 VF 分配给虚拟机，但建议配合稳定映射（如资源映射/按设备标识管理），避免因 BDF 漂移导致启动失败。

建议的分配方式：

1. 在虚拟机的 硬件 面板，点击 添加 -> PCI 设备，选择具体 VF（或已配置的稳定映射）。
2. 在宿主机确认 VF 的 MAC/VLAN/anti-spoof 策略，避免链路通而业务不通。

性能验证：启动虚拟机后可看到对应 VF 网卡。实际吞吐与 CPU 占用取决于驱动、offload、RSS 队列和交换机配置。

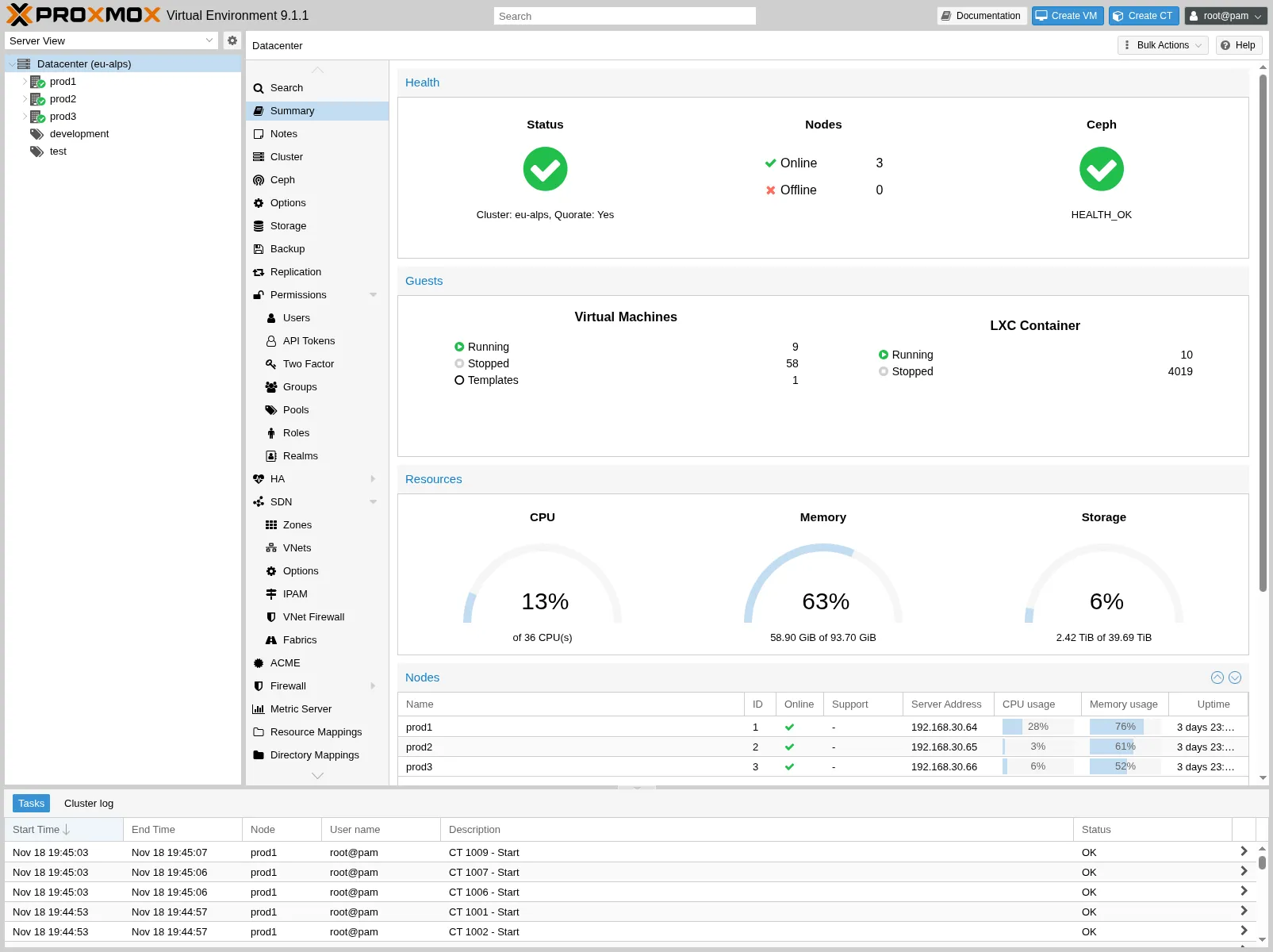

16.1 集群的铁律：Quorum (法定人数) 与脑裂 (Brain Split)#

• 什么是 Quorum？ 集群中必须有超过半数的节点存活并保持通信，集群才能正常工作（即拥有 Quorum）。
• 脑裂灾难：如果你只有 2 个节点 (A 和 B) 组成集群。某天它们之间的网线断了。A 以为 B 死了，B 以为 A 死了。如果它们都试图接管原本在对方身上运行的高可用虚拟机，就会导致两个相同的虚拟机同时往同一个共享存储写数据，瞬间造成整个存储池的数据彻底损坏。这就是脑裂。
• 解决方案：为了防止脑裂，2 节点场景需要额外仲裁票（如 QDevice）才有工程可用性。生产 HA 一般建议 3 节点或 2 节点 + 仲裁设备方案。

高可用 (HA) 故障转移与防脑裂 (Fencing) 状态机机制：

16.2 两节点集群的仲裁补足：QDevice ⚖️#

若只有 2 台 PVE，可引入 QDevice (Quorum Device) 补足仲裁票。 QDevice 可运行在轻量 Linux 主机上（树莓派/小云主机均可），它不承载虚拟机，只参与仲裁。

实战：在树莓派 (Debian) 上配置 QDevice：

1. 在树莓派上安装服务端：

   1
   apt update && apt install corosync-qnetd -y

2. 在所有的 PVE 节点上安装客户端：

   1
   apt update && apt install corosync-qdevice -y

3. 在 PVE 节点 A 上执行绑定命令（假设树莓派的 IP 是 192.168.1.50）：

   1
   pvecm qdevice setup 192.168.1.50

完成后运行 pvecm status，确认 Expected votes 与 Total votes 符合预期。单节点故障后是否能继续承载业务，还取决于共享存储、HA 组约束和剩余资源容量。

16.3 配置 HA (高可用)#

拥有了 3 票的集群和共享存储（如【卷二】中部署的 Ceph，或者外部的 NFS/iSCSI NAS）后：

1. 进入 PVE 网页端：数据中心 -> HA -> 组。创建一个组，选中你的几个 PVE 节点，设置优先级（谁优先跑虚拟机）。
2. 进入 数据中心 -> HA -> 资源。添加一台配置在共享存储上的虚拟机，绑定到刚才创建的组。

故障演练：可在维护窗口做受控断电/隔离测试。常见情况下，心跳超时后 HA 会在其他节点重启虚拟机；具体 RTO 取决于检测超时、启动耗时与存储恢复速度。

17.1 PBS 的三大关键能力#

1. 增量传输：PBS 通过块变更识别减少重复传输。收益取决于日常变更量与备份窗口。
2. 全局去重 (Deduplication)：跨 VM/时间片进行块级去重，可显著降低空间占用，具体节省比例取决于数据相似度。

PBS 全局重复数据删除 (Deduplication) 底层逻辑图：

3. 文件级恢复 (File-level Restore)：无需整机回滚即可提取单个文件，适合误删场景。

17.2 PBS 部署与对接指南#

1. 安装 PBS：下载 PBS 的 ISO 镜像并安装（过程与安装 PVE 几乎一模一样）。建议给 PBS 配置大容量机械硬盘并开启 ZFS 压缩。
2. 创建 Datastore：登录 PBS 的网页端（端口 8007），在 Datastore 菜单下创建一个数据存储区（指向你的大容量硬盘目录）。
3. 获取指纹 (Fingerprint)：在 PBS 的 Dashboard 点击 Show Fingerprint 并复制这串长长的字符。
4. 在 PVE 中对接：回到 PVE 的 数据中心 -> 存储 -> 添加 -> Proxmox Backup Server。
   • 填入 PBS 的 IP、管理员账号 (root@pam) 和密码。
   • 粘贴刚才复制的指纹。
   • 填入 PBS 上创建的 Datastore 名称。
5. 配置定时备份：在 PVE 的 数据中心 -> 备份 中，添加一个备份任务，目标存储选择刚才添加的 PBS，勾选你要备份的虚拟机。

完成对接后，建议立即做“备份可恢复性演练”（整机恢复 + 文件级恢复），确保策略可用而不只是“有备份”。

18.1 Cloud-Init 的魔法 ☁️#

PVE 原生支持 Cloud-Init，这是公有云（如 AWS/阿里云）用来初始化虚拟机的行业标准。

1. 下载 Cloud 镜像：去 Ubuntu 官网下载 ubuntu-22.04-server-cloudimg-amd64.img（这是一种预装了 Cloud-Init 且极其精简的 QCOW2 镜像）。
2. 创建模板 (CLI 实战)：

   1
   # 创建一个虚拟机 ID 为 9000
   2
   qm create 9000 --memory 2048 --core 2 --name ubuntu-template --net0 virtio,bridge=vmbr0
   3
   # 导入 Cloud 镜像到 local-lvm 存储
   4
   qm importdisk 9000 ubuntu-22.04-server-cloudimg-amd64.img local-lvm
   5
   # 将导入的磁盘挂载给虚拟机
   6
   qm set 9000 --scsihw virtio-scsi-pci --scsi0 local-lvm:vm-9000-disk-0
   7
   # 添加 Cloud-Init 专用的 CD-ROM
   8
   qm set 9000 --ide2 local-lvm:cloudinit
   9
   # 设置从 SCSI 硬盘引导
   10
   qm set 9000 --boot c --bootdisk scsi0
   11
   # 转换为模板
   12
   qm template 9000

3. 秒级克隆：以后只需要右键克隆这个模板。在克隆出的虚拟机的 Cloud-Init 选项卡中，填入你想要的静态 IP、用户名和 SSH 公钥。点击开机，系统会在首次启动时自动配置好网络和用户。你甚至不需要打开控制台，直接用 SSH 就能连进去！

Cloud-Init 自动化模板克隆与注水流程：

18.2 Terraform 自动化部署 🚜#

如果你会写代码，可以用 Terraform 管理 PVE 资源。Provider 生态会变化，建议优先选择维护活跃、与你当前 PVE 版本兼容的 Provider。 你只需要写一段 HCL 语言的代码：

1
resource "proxmox_vm_qemu" "k8s_worker" {
2
  count       = 3            # 一次性创建 3 台
3
  name        = "k8s-node-${count.index + 1}"
4
  target_node = "pve-node1"
5
  clone       = "ubuntu-template" # 克隆我们刚才做的模板
6
  cores       = 4
7
  memory      = 8192
8
  os_type     = "cloud-init"
9
  ipconfig0   = "ip=192.168.1.10${count.index + 1}/24,gw=192.168.1.1"
10
  sshkeys     = <<EOF
11
  ssh-rsa AAAAB3NzaC1...你的公钥...
12
  EOF
13
}

运行 terraform apply 后，Terraform 会通过 PVE API 批量创建并初始化虚拟机。建议在流水线中加入 plan 审核、状态锁和失败回滚策略。

Terraform IaC (基础设施即代码) 自动化闭环时序图：
