1.1 电流精度#

目标电流值要准。

误差通常来自：

• 参考电压误差
• 采样电阻误差
• 运放输入失调
• 晶体管 $V_{BE}$ 或 $V_{GS}$ 漂移

若输出模型近似为：

$I_{OUT}=\frac{V_{REF}+V_{ERR}}{R_S}$

则相对精度可近似写成：

$\frac{\Delta I}{I}\approx \frac{\Delta V_{REF}}{V_{REF}}+\frac{V_{OS}}V_{REF}+\frac{\Delta R_S}{R_S}+\frac{I_{ERR,DEVICE}}{I_{OUT}}$

这条式子非常重要，因为它直接告诉你：

• 参考电压越低，失调误差占比越大
• 采样电阻误差几乎一比一进入电流误差
• 执行器件误差若未被闭环完全吸收，就会直接进入输出

1.2 电流稳定度#

在电源、负载和温度变化时，电流不能乱跑。

这对应：

• 线性调整率
• 负载调整率
• 温漂
• 长期漂移

从微分角度看，恒流源的“稳定”就是让：

• $\frac{\partial I_{OUT}}{\partial V_{SUPPLY}} \to 0$
• $\frac{\partial I_{OUT}}{\partial V_{LOAD}} \to 0$
• $\frac{\partial I_{OUT}}{\partial T} \to 0$

若这些偏导数做不到足够小，电流源本质上只是“某一工况下凑巧对”，而不是稳定恒流源。

1.3 输出顺从能力#

恒流源不是无限电压器件。只要输出节点电压逼近器件极限，恒流源就会“失去恒流”。

输出顺从电压（compliance voltage）是恒流源设计里最容易被低估的指标之一。

1.4 线性度#

如果恒流源是可调或可编程的，那么它不只要“稳”，还要“跟手”。理想关系应为：

$I_{OUT}=K\cdot V_{CTRL}+I_0$

真实系统则更接近：

$I_{OUT}=K\cdot V_{CTRL}+I_0+\epsilon(V_{CTRL})$

其中 $\epsilon(V_{CTRL})$ 就是线性度误差。它来自：

• 运放输出接近摆幅边缘
• 执行器件跨导随工作点变化
• 输出顺从不够导致末端压缩
• 自热引起的参数漂移

如果你看到调节曲线在高端或低端开始弯，那通常不是“软件标定一下就好”，而是器件已经离开了理想线性区。

1.5 恒流源的统一误差模型#

$I_{OUT} = \frac{V_{CTRL} + V_{ERR,AMP} + V_{ERR,REF} + V_{ERR,THERMAL}}{R_{SENSE}} + I_{ERR,DEVICE}$

这里面每一项都不是抽象概念，而是具体误差路径：

• $V_{CTRL}$：期望控制量
• $V_{ERR,AMP}$：放大器失调、漂移、输入偏置引起的误差
• $V_{ERR,REF}$：基准源精度和噪声
• $V_{ERR,THERMAL}$：热漂、热耦合、功耗引起的漂移
• $I_{ERR,DEVICE}$：BJT/MOSFET 本体非理想性导致的电流误差

资深模拟工程师做恒流源，不会先问“用什么管子”，而会先问：

• 目标电流范围是多少？
• 允许误差是多少？
• 负载电压范围是多少？
• 低边还是高边？
• 连续直流还是动态调制？
• 器件发热后是否还能满足精度？

3.1 最基础的发射极恒流源#

最常见的 BJT 恒流源形式是：

1
VCC
2
 │
3
 R
4
 │
5
 B
6
Q1
7
 C────── IOUT
8
 E
9
 │
10
 RE
11
 │
12
GND

若基极电压固定，近似有：

$I_E \approx \frac{V_B - V_{BE}}{R_E}$

若 $\beta$ 足够大，则：

$I_C \approx I_E$

这个式子很诱人，因为它看起来简单直接，但它的问题也很明显：

• $V_{BE}$ 随温度变化，典型约为 $-2mV/^\circ C$
• 晶体管个体差异明显
• 基极偏置本身若不稳，电流直接漂移

把它做微分后，能更清楚看到精度问题：

$\Delta I \approx \frac{\Delta V_B - \Delta V_{BE}}{R_E} - \frac{V_B - V_{BE}}{R_E^2}\Delta R_E$

这说明该结构的精度和线性问题根源在于：

• $V_B$ 若不是高精度参考，电流就不会准
• $V_{BE}$ 随温度和电流变化，线性度与温漂都会受影响
• $R_E$ 的误差和自热会直接改变输出

所以这种结构适合：

• 成本敏感
• 精度要求不高
• 只需要一个“近似恒流偏置”

不适合：

• 高精度激励
• 宽温区稳定输出
• 高边精密恒流

3.2 BJT 电流镜#

两只匹配 BJT 构成的电流镜是恒流源基础中的基础。

其理想关系是：

$I_{OUT} \approx I_{REF}$

若面积比为 $N$：

$I_{OUT} \approx N \cdot I_{REF}$

电流镜的优点：

• 结构简洁
• 面积小
• 在 IC 内部极其常见

问题在于离散器件实现时，误差主要来自：

• 晶体管 $V_{BE}$ 不匹配
• $\beta$ 有限
• Early 效应导致输出电阻有限
• 热耦合不一致

其中 Early 效应意味着输出电流会随 $V_{CE}$ 变化：

$I_C \approx I_{REF}\left(1+\frac{V_{CE}}{V_A}\right)$

这条式子直接说明了为什么电流镜并不是理想水平线，而更像是一条带斜率的线。也就是说：

• 输出电阻有限
• 负载电压变化会改变输出电流
• 线性度和负载调整率天然受限

对于离散电流镜，匹配比“公式正确”更重要。Nexperia 的 BJT handbook 对 current mirror 给出的重点之一，就是要关注晶体管匹配与反馈电阻引入的线性改善。若用离散 BJT 做恒流镜，又要求较好的精度，优先考虑：

• 匹配晶体管对
• 同温区布局
• 小电阻发射极退化

3.3 发射极退化是 BJT 恒流源的关键#

很多人做 BJT 恒流源时只盯着 $V_{BE}$，但真正决定可控性的，往往是发射极电阻。

加入 $R_E$ 后：

$I \approx \frac{V_{BIAS} - V_{BE}}{R_E}$

此时：

• $R_E$ 越大，电流越受电阻控制
• $V_{BE}$ 离散性影响被削弱
• 热稳定性更好

代价是：

• 压降变大
• 输出顺从范围变小

工程上这是值得的，因为“能调、能算、能控”的恒流源，比“理论上更省压降”的恒流源更实用。

从小信号角度看，退化还会把晶体管跨导非线性压低。若晶体管本征发射极电阻为：

$r_e \approx \frac{26mV}{I_E}$

加入外部发射极电阻后，电流对器件参数的敏感度会从“主要受结特性控制”转向“主要受外部电阻控制”，这正是精度改善的根本原因。

4.0 工程定位：为什么运放 + BJT 在精密小电流场景非常强#

对小电流和中等电流（例如几十微安到几十毫安）场景，BJT 有几项天然优势：

• 在一定电流范围内跨导高，闭环控制灵敏
• 小信号线性通常比功率 MOSFET 更温和
• 用低噪声小信号晶体管可以做出很干净的激励电流
• 在 LED 脉冲、RTD 激励、桥路偏置里，BJT 的噪声和线性往往够用甚至更优

但它仍然不是“天然精密”，它只是“适合被闭环驯服”。

闭环之后，系统的直流精度会更接近：

$I_{OUT}\approx \frac{V_{REF}-V_{OS}}{R_S}$

这意味着线性度和精度的主导项，已经从晶体管本身转移到：

• 运放失调与漂移
• 采样电阻精度与温漂
• 参考源质量

4.1 低边 BJT 恒流沉结构#

典型结构：

1
        VCC
2
         │
3
       Load
4
         │
5
         C
6
        Q1
7
         E──Rs──GND
8
             │
9
            Vsense
10

11
Op Amp:
12
V+ = Vref
13
V- = Vsense
14
Output -> Base

在闭环稳定且晶体管未饱和时：

$V_{SENSE} \approx V_{REF}$

因此：

$I_{OUT} \approx \frac{V_{REF}}{R_S}$

这就是模拟工程里最常见、也最实用的恒流沉电路之一。

它的优点是：

• 精度主要由参考和采样电阻决定
• 晶体管 $V_{BE}$ 被环路吸收
• 易于调节和校准

它的风险是：

• BJT 饱和时闭环失效
• 大电流时基极驱动需求上升
• 运放输出摆幅和输入共模范围必须满足

1
理想 Vsense:   ──────────────────────
2

3
较差 Vsense:   ─────╲_╱────╲_╱───────
4
                    ↑环路扰动/振铃

4.2 高边 BJT 恒流源#

高边 BJT 恒流源比低边更难，因为运放通常不容易直接处理高于自身供电的检测点。TI 的高边 V-I 参考设计给出的思路是：借助额外级联与检测结构，让地参考控制信号最终调节高边输出。

对高边 BJT 恒流源来说，真正难点不是“电流公式”，而是：

• 输入共模范围
• 驱动余量
• 低边/高边电流检测的实现方式
• 输出短路时的 SOA

如果你只是做一个地参考负载，优先从低边恒流沉做起，复杂度会低很多。

4.3 运放 + BJT 精密恒流源的补偿与稳定性#

很多“仿真直流正确、实物乱抖”的恒流源，问题都不在直流公式，而在环路稳定性。

环路中至少包含这些动态元素：

• 运放主极点
• BJT 扩散电容与米勒效应
• 采样电阻
• 负载阻抗
• 输出布线寄生

从线性分析角度看，闭环输出电流可以写成：

$I_{OUT}(s)=\frac{A(s)\beta(s)}{1+A(s)\beta(s)}\cdot \frac{V_{REF}}{R_S}$

其中：

• $A(s)$ 是运放加执行器件的开环传递
• $\beta(s)$ 是采样网络反馈因子

当 $A(s)\beta(s)\gg 1$ 时，精度高、线性好； 当高频下环路增益不足或相位裕量太小，输出电流就会出现：

• 过冲
• 振铃
• 末端跟随差

1
        Rf
2
OUT ──/\/\/\──┬── V-
3
              │
4
              Cf
5
              │
6
             V-

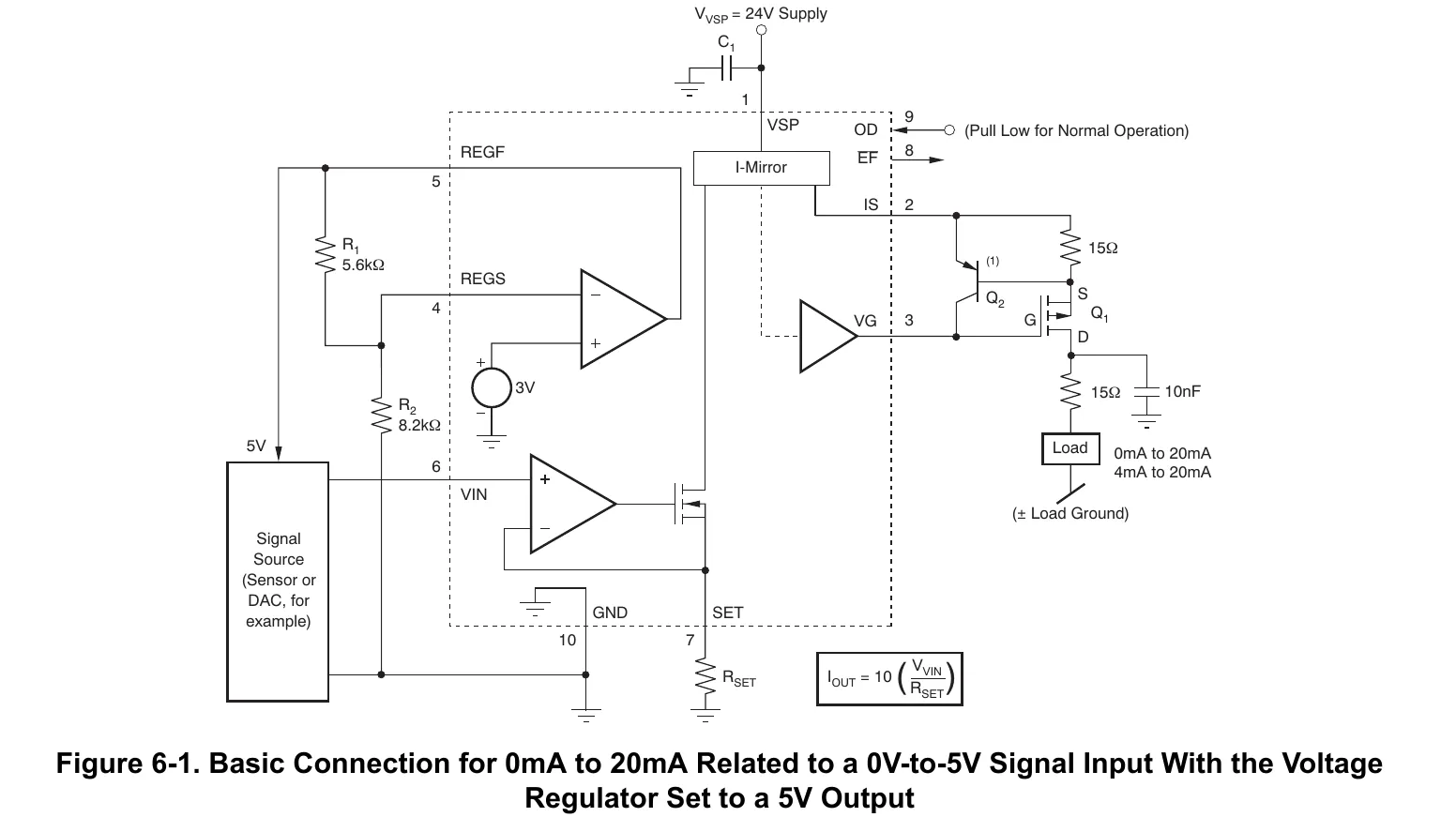

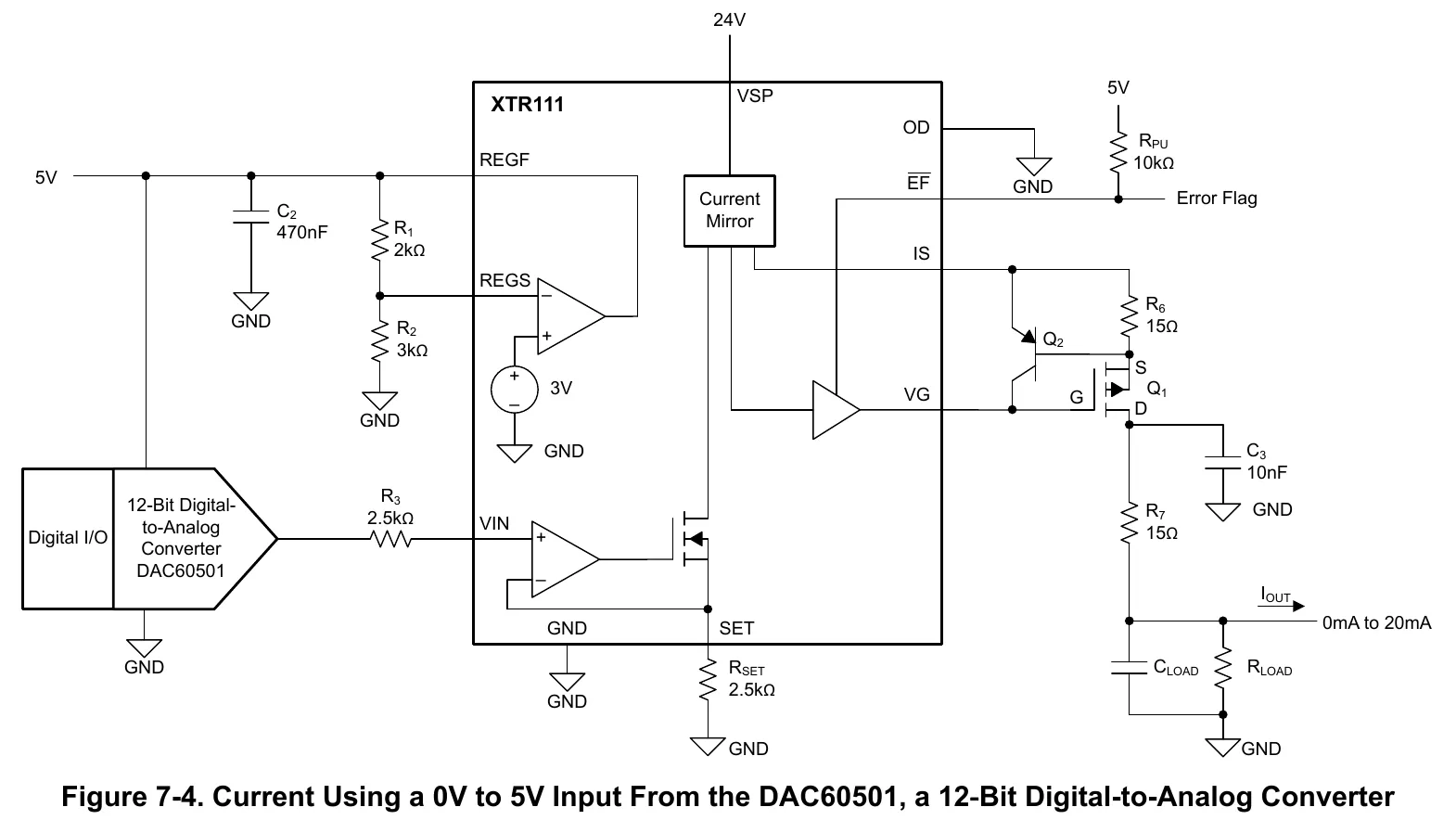

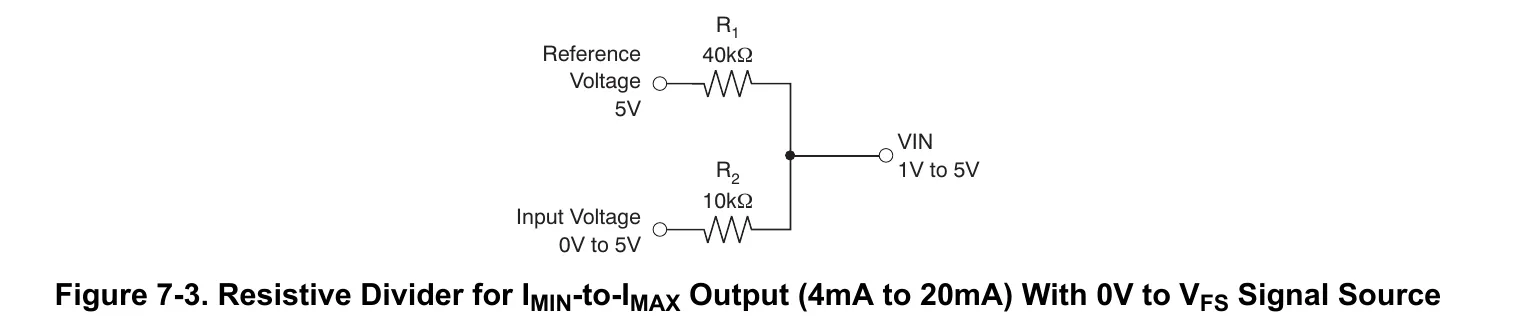

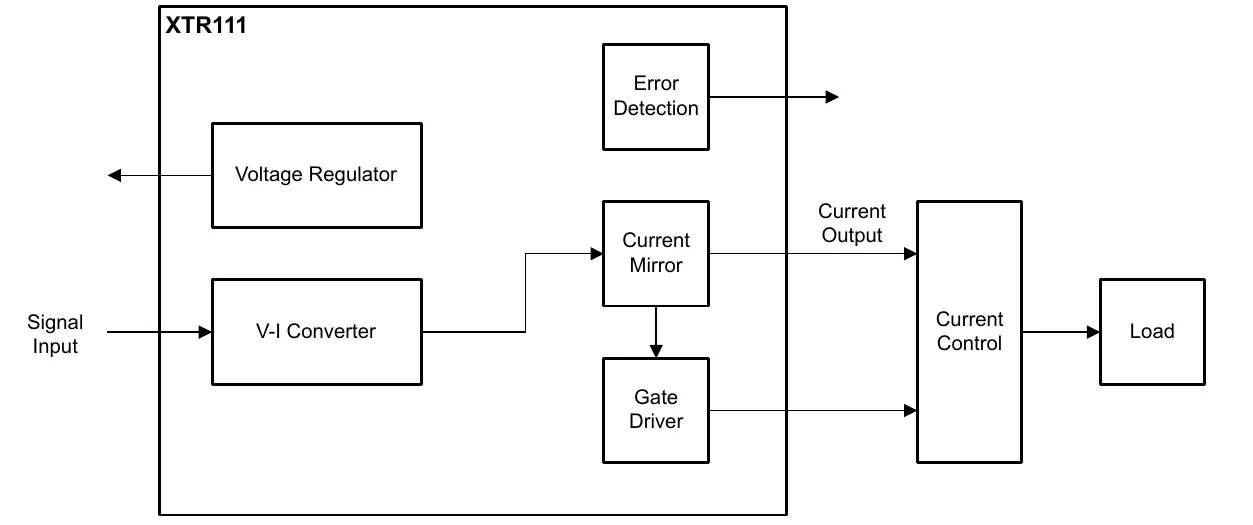

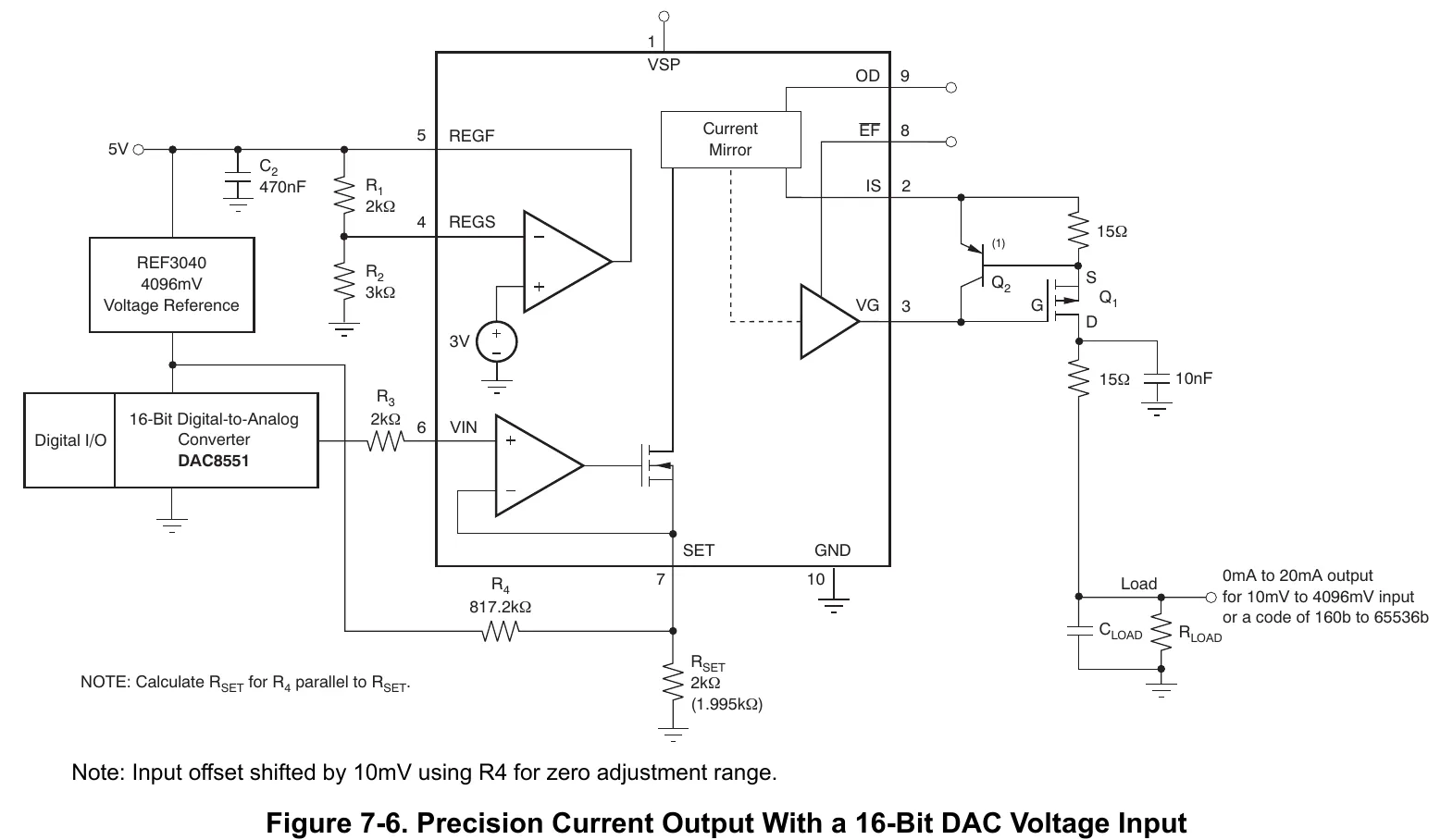

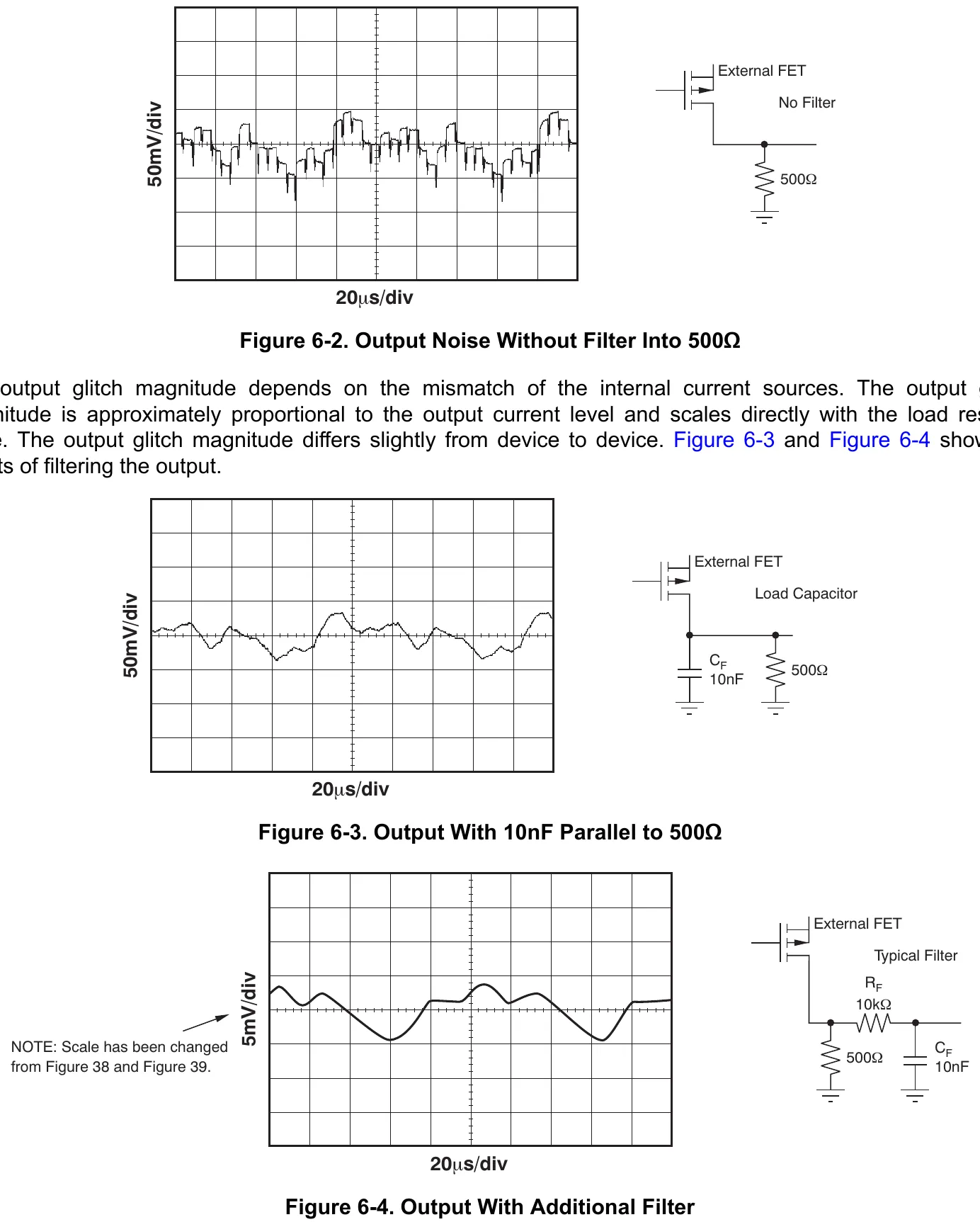

4.4 工业 4 mA 至 20 mA：恒流源最成熟的工业落地形态#

4 mA 至 20 mA 本质上就是一种工程化得非常成熟的可控恒流输出系统。它之所以能长期成为工业标准，不是因为它“古老”，而是因为它在长距离传输、抗干扰、故障诊断和供电体系上都非常合理。

5.1 为什么 MOSFET 常比 BJT 更适合做可调恒流源#

MOSFET 的主要优点：

• 栅极静态电流极低，驱动负担小
• 更适合较大输出电流
• 在线性区可作为可控电阻/电流执行器使用
• 便于做高边结构

这也是 ADI 在可编程高精度电流源参考设计 CN0151 中使用 MOSFET 作为功率执行器的原因之一。

5.2 运放 + MOSFET 的标准形式#

低边恒流沉：

1
VCC -> Load -> D(MOSFET) S -> Rs -> GND
2
                    ^
3
                    |
4
                 Op Amp

闭环关系依然是：

$I_{OUT} \approx \frac{V_{REF}}{R_S}$

但与 BJT 相比，MOSFET 的工程注意事项不同：

• 不是 $V_{BE}$，而是 $V_{GS}$ 离散性和跨导变化
• 线性区功耗可能很大
• 栅极电容导致环路稳定性问题更突出
• 某些功率 MOSFET 在线性区 SOA 很不友好

MOSFET 方案的一个核心问题是跨导并非常数。在线性控制里，漏极电流对栅压的关系不是理想直线，这就是为什么单靠 MOSFET 本体做“可调恒流”通常线性很差，必须依赖闭环。

若忽略沟道长度调制，饱和区近似：

$I_D \approx \frac{k}{2}(V_{GS}-V_{TH})^2$

这本身就是平方律而不是线性律，所以：

• 不闭环时，可调性天然非线性
• 闭环后，非线性主要被压到误差项中

5.3 MOSFET 恒流源最容易翻车的地方：线性区 SOA#

很多人选 MOSFET 时只看：

• $V_{DS(max)}$
• $I_D$
• $R_{DS(on)}$

但做恒流源时，最重要的往往不是这三个，而是：

• 线性区安全工作区（SOA）
• 热阻
• 在中等 $V_{DS}$、中等电流下的持续耗散能力

例如一个 24V 供电、负载电压 4V、恒流 200mA 的线性恒流源，MOSFET 上的功耗是：

$P = (24V - 4V) \times 0.2A = 4W$

这不是一个“小问题”，而是足以决定方案成败的问题。

5.4 高边 MOSFET 恒流源#

TI 的 TIPD102 参考设计展示了一个高边 V-I 转换思路：先完成地参考到供电参考的电平转换，再用 PMOS 管实现高边受控电流输出。

高边 MOSFET 恒流源适合：

• 负载必须接地
• 需要从正电源向外送电流
• 现场布线或工业接口需要高边源型输出

但它更难设计，因为必须同时处理：

• 共模输入范围

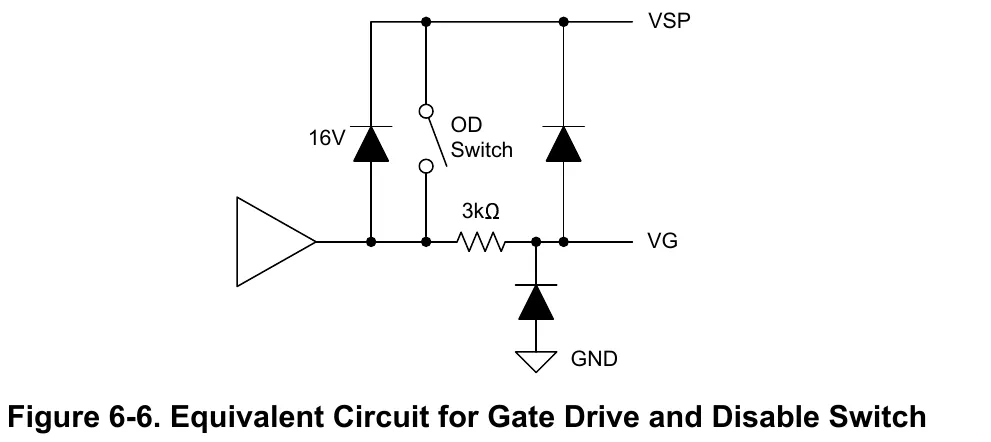

• PMOS 栅极驱动余量
• 启动行为

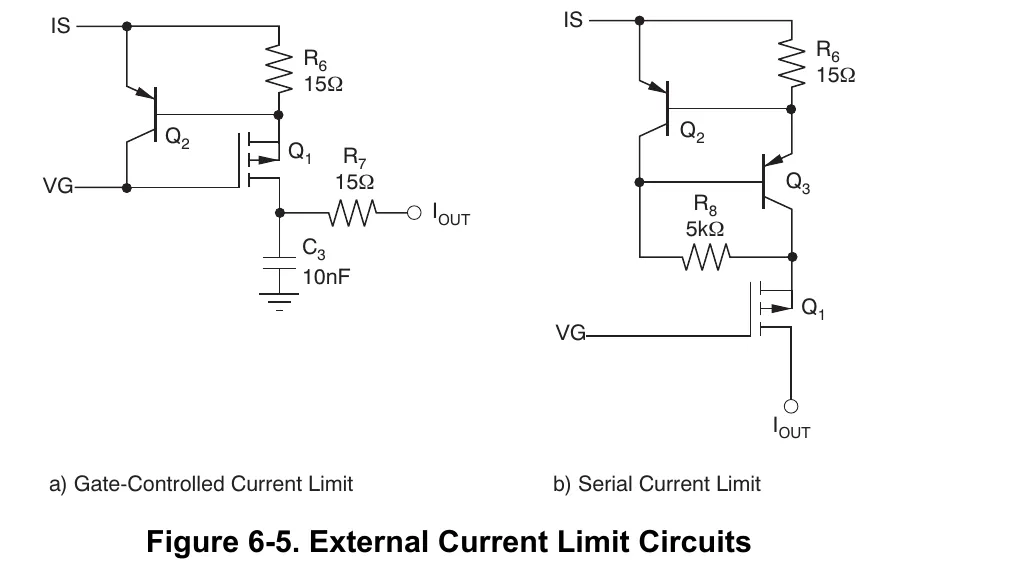

• 输出短路与环路补偿

6.1 达林顿管适合拿来做什么#

达林顿本质上是两只 BJT 复合连接，使总电流增益显著提高：

$\beta_{TOTAL} \approx \beta_1 \cdot \beta_2$

这意味着：

• 对前级运放或基极驱动而言，负担更轻
• 适合较大电流下的 BJT 驱动扩展

ST 的 TIP122/TIP142 等产品资料都强调了 Darlington 的单片复合结构与高增益特性，这一点在“大电流但前级驱动能力弱”的场景下非常有用。

6.2 达林顿为什么不天然适合高精度恒流源#

达林顿的代价同样明显：

• $V_{BE}$ 变成两级叠加，压降更大
• 饱和压降通常更高
• 存储电荷更多，速度更慢
• 热漂移路径更复杂

从精度分析上看，达林顿执行级的等效基极-发射极压降近似为：

$V_{BE,total}\approx V_{BE1}+V_{BE2}$

因此温漂也近似叠加：

$\frac{dV_{BE,total}}{dT}\approx \frac{dV_{BE1}}{dT}+\frac{dV_{BE2}}{dT}$

这也是为什么达林顿更适合作“电流放大器件”，而不是高精度基准型恒流核心。

换句话说，达林顿最适合做“电流放大执行器”，不适合做“裸器件精密恒流核心”。

6.3 什么时候考虑达林顿#

考虑达林顿的典型情况：

• 运放输出电流不够直接驱动大电流 BJT
• 对速度要求不高
• 允许更高压降
• 功率器件以线性方式工作，且散热条件可控

不建议优先用达林顿的情况：

• 低压供电下压降很紧张
• 要求高速调制
• 追求高效率
• 想要很低温漂

7.1 结构本质：先精确测，再精确控#

普通分立恒流源常把注意力集中在执行器件本身，例如：

• BJT 的 $V_{BE}$ 是否稳定
• MOSFET 的 $V_{GS}$ 是否足够
• 达林顿的增益是否够大

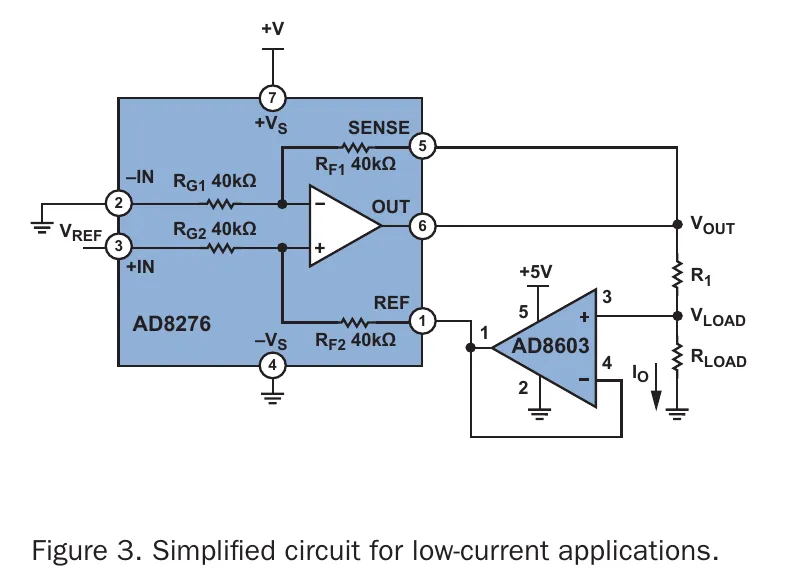

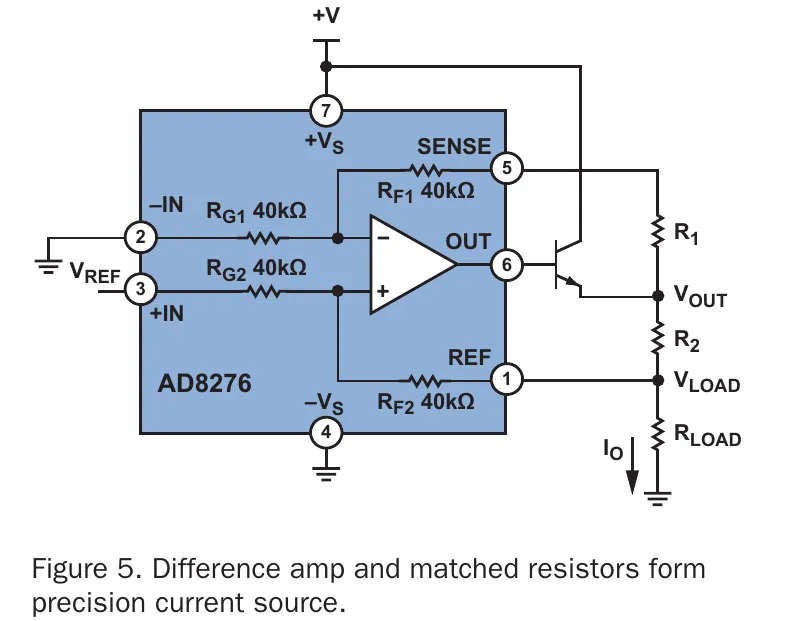

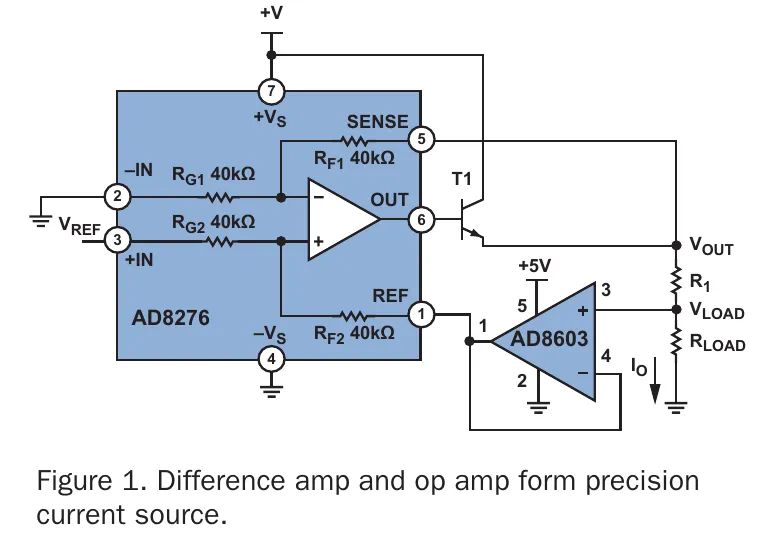

但差分放大器恒流源的核心思路不同。它首先把检测电阻两端的微小差分电压准确提取出来，再通过后级放大与执行器件闭环调节输出电流。因此其基本目标不是“让某个管子看起来像恒流”，而是让：

$I_{OUT}\cdot R_S$

尽可能精确地跟随参考量或控制量。

若差分放大器的等效传输关系为：

$V_{FB}=G_D\cdot (V_{S+}-V_{S-}) + V_{ERR,DIF}$

则闭环后可近似得到：

$I_{OUT}\approx \frac{V_{REF}-V_{ERR,LOOP}}{G_D\cdot R_S}$

其中：

• $G_D$ 是差分检测级的等效增益
• $V_{ERR,DIF}$ 是差分放大器失调与比例误差
• $V_{ERR,LOOP}$ 则综合了差分级、后级运放和执行器件残余误差

这说明差分放大器恒流源的本质优势在于：它把“器件参数控制问题”转化成了“比例网络与闭环误差控制问题”。

7.2 为什么差分放大器比普通检测更容易拿到高精度#

如果直接用单端检测，常见问题是：

• 检测节点相对地电位不固定
• 共模电压变化会污染检测结果
• 地回流、走线压降和布线寄生容易混进误差

差分放大器则能把检测电阻两端的电压差从较高共模背景中抽出来，因此更适合：

• 高边电流检测
• 长回路电流输出
• 多节点地电位不完全一致的系统
• 既要精度又要较大顺从范围的源型输出

从误差角度看，若输出电流由

$I_{OUT}=\frac{V_{REF}}{kR_S}$

决定，其中 $k$ 由差分放大器内部或外围比例网络给出，则相对误差近似为：

$\frac{\Delta I}{I}\approx \frac{\Delta V_{REF}}{V_{REF}}+\frac{\Delta k}{k}+\frac{\Delta R_S}{R_S}+\frac{V_{OS,DIF}}{kV_{REF}}+\frac{I_{ERR,OUT}}{I_{OUT}}$

与单纯依赖三极管结压降的方案相比，这一结构中的主误差项更“可设计”，因为：

• $k$ 可以通过高匹配电阻网络精确定义
• $R_S$ 可以选低温漂精密采样电阻
• $V_{OS,DIF}$ 可以通过零漂或低失调器件显著压低

7.3 差分放大器恒流源最关键的不是增益，而是比值精度#

很多人在看差分放大器时只关注“放大倍数是多少”，但对精密恒流源而言，更关键的是电阻比值是否稳定。

理想差分放大器常写成：

$V_O=\frac{R_2}{R_1}(V_2-V_1)$

但真实系统中更接近：

$V_O=\left(\frac{R_2}{R_1}+\epsilon_R\right)(V_2-V_1)+V_{OS,DIF}+A_{CM}V_{CM}$

其中：

• $\epsilon_R$ 表示电阻比不匹配引起的增益误差
• $V_{OS,DIF}$ 表示输入失调
• $A_{CM}V_{CM}$ 表示有限共模抑制导致的共模串入误差

因此差分放大器恒流源的设计重点通常不是“把绝对电阻值做得极准”，而是：

• 把电阻比值做得准
• 把温漂跟踪做得好
• 把共模抑制做得足够高

这也是为什么集成差分放大器和激光修调网络在精密电流源中价值很高。

7.4 共模电压与输出顺从是这类结构最容易被低估的约束#

差分放大器虽然能测差分，但并不意味着它能在任意共模范围下正常工作。若检测电阻放在高边，则其共模电压往往随输出端或回路电压一起变化，此时需要同时检查：

• 差分放大器输入共模范围
• 后级运放输入/输出摆幅
• 执行器件保持在线性区所需的余量
• 整个回路在短路、空载和满载时的节点电压

如果这些条件不满足，就会出现一种很典型的现象：

• 静态公式仍然正确
• 中间工作区电流也大致正常
• 但在高端或低端负载电压附近开始明显压缩

这不是“调一下参数”能完全解决的问题，而是顺从范围与共模余量本身不足。

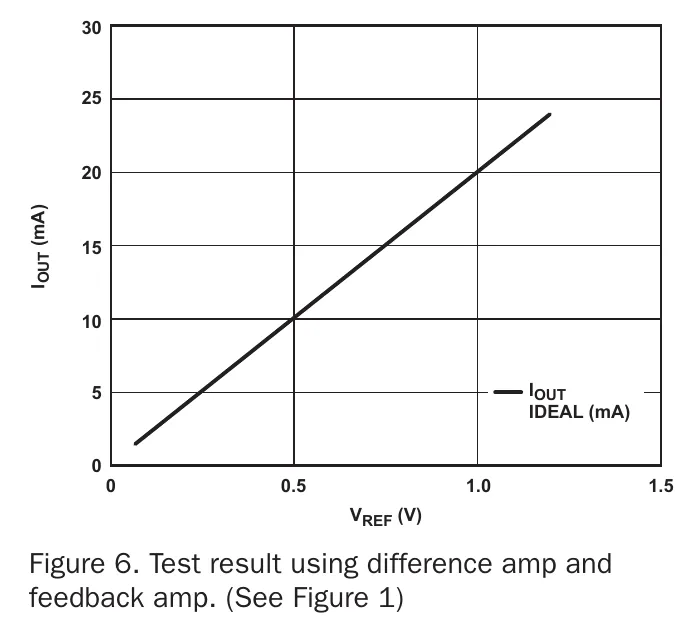

7.5 线性度为什么通常优于简单分立恒流源#

差分放大器恒流源在线性度上通常优于简单 BJT 或裸 MOSFET 方案，原因不在于它“更复杂”，而在于它的控制关系主要受线性比例网络约束。

若理想控制关系为：

$I_{OUT}=aV_{CTRL}+b$

则实际输出可表示为：

$I_{OUT}=aV_{CTRL}+b+\epsilon_R(V_{CTRL})+\epsilon_{CM}(V_{CTRL})+\epsilon_T(V_{CTRL})$

其中：

• $\epsilon_R(V_{CTRL})$ 表示比值误差与增益弯曲
• $\epsilon_{CM}(V_{CTRL})$ 表示共模变化引起的线性偏移
• $\epsilon_T(V_{CTRL})$ 表示自热导致的斜率漂移

在匹配网络、共模抑制和热设计都处理得较好的情况下，这三项可以同时被压小，因此差分放大器结构更适合做：

• 可编程精密电流源
• 仪表前端激励电流
• 高线性电流输出模块

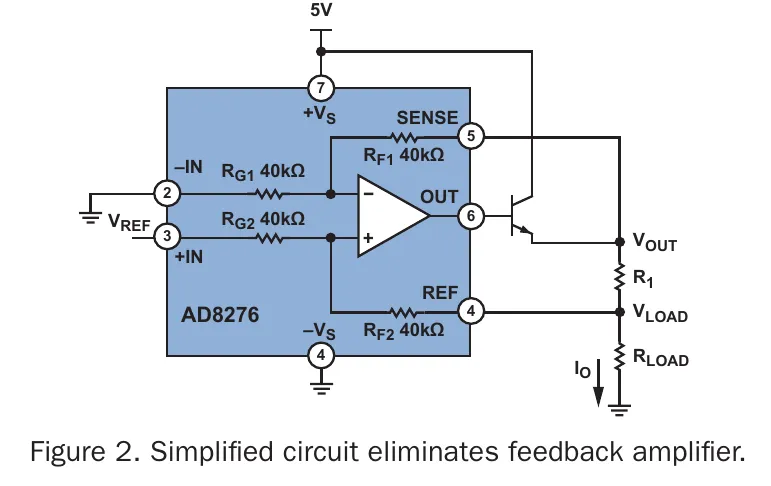

7.6 差分放大器配合 BJT、MOSFET 与达林顿的使用分析#

差分放大器本身并不直接输出功率电流，它更像是“高精度检测与误差整形核心”；真正把电流送进负载的，仍然是后级执行器件。因此差分放大器恒流源的工程表现，很大程度上取决于它与 BJT、MOSFET 或达林顿执行级的组合方式。

7.7 一个工程上很重要的判断：它强在“系统精度”，不是强在“器件神奇”#

差分放大器恒流源并不会自动让系统变准。如果下列环节做得差，系统照样会失去精度：

• 采样电阻温漂过大
• 差分输入走线不对称
• 高边检测回路被大电流地回流污染
• 执行器件发热后把检测网络一起加热
• 参考源噪声直接进入控制端

所以这种结构真正的价值是：它给了设计者一个更容易做误差预算、更容易做分配控制、更容易通过布局把精度落地的框架。

7.8 适用场景与不适用场景#

差分放大器恒流源更适合：

• 高精度 4-20mA 或电压控电流输出
• RTD、桥式传感器、精密电阻网络激励
• 小体积但指标较高的模拟前端
• 对零点、增益和线性都有明确要求的可编程电流源

不一定优先考虑的场景包括：

• 只有粗略限流需求
• 电流精度要求很低
• 成本极度敏感且板级误差可以接受
• 大功率主功率级本身更适合开关型恒流拓扑

7.9 设计准则#

若要把差分放大器恒流源真正做成高精度方案，建议至少满足以下条件：

• 采样电阻使用低温漂、低热电势封装
• 差分输入走线成对、短且对称
• 比例网络优先选用匹配网络或集成差分放大器
• 明确计算共模范围与顺从边界
• 将热源与检测网络在布局上隔离
• 在仿真中同时检查零点误差、增益误差、温漂与满载功耗

从工程视角看，差分放大器恒流源并不是“最简单”的方案，但它往往是“最容易系统化逼近高精度”的方案。

8.1 LED 恒流源与工业电流源的差别#

虽然都叫恒流源，但 LED 恒流驱动更强调：

• 电流噪声
• 瞬态响应
• 调光线性
• 热漂导致的亮度稳定性

工业 4-20mA 更强调：

• 长线驱动
• 输出顺从
• 工业精度
• 故障诊断

8.2 运放 + BJT 做 LED 恒流驱动为什么常见#

ADI 的 AN-1212 里给出了一个低噪声 LED 电流驱动例子：用低噪声运放检测电阻上的电压，再驱动 2N3904 这样的 NPN 三极管，让 LED 电流稳定。文中给出的典型信息包括：

• 单电源低噪声 LED 驱动
• 通过高精度电阻设定 LED 电流
• 满量程 LED 电流约 56.6mA
• 使用 2N3904 作为执行三极管

这类方案说明：

对很多中等电流、低噪声 LED 驱动，BJT 不是落后方案，反而是非常合理的线性恒流执行器件。

8.3 LED 恒流驱动最关键的不是“能亮”，而是“亮得稳”#

如果是医疗、光通信、传感检测类 LED 驱动，关注点通常包括：

• 低频 1/f 噪声
• 电流脉冲切换时的过冲
• 开关瞬间的恢复时间
• 温升后亮度漂移

此时运放 + BJT 方案常比粗放的功率 MOSFET 恒流更适合，因为它更容易做到：

• 小电流低噪声
• 更可控的线性调光
• 对中小电流更好的环路驯服性

8.4 一个实用经验#

如果 LED 电流在几十毫安量级，优先考虑：

• 低噪声运放
• 小信号 NPN 三极管
• 精密采样电阻
• 适度的闭环补偿

如果 LED 电流在几百毫安到安培级，才更自然地转向：

• MOSFET
• 专用 LED driver
• 开关型恒流拓扑

8.5 大功率 LED 驱动：恒流源从“低噪声”转向“热与效率”#

当 LED 电流进入数百毫安到数安培时，设计目标会明显变化。此时最重要的通常不再是毫伏级失调，而是：

• 执行器件功耗
• 散热路径
• 电流均匀性
• 调光动态范围
• 效率

例如一个 24V 供电、3 颗串联 LED、总 LED 压降约 9V、输出电流 700mA 的线性恒流源，若采用线性执行器件：

$P_{PASS} \approx (24V - 9V - V_{sense}) \times 0.7A$

即使忽略采样电阻压降，损耗也已接近：

$P_{PASS} \approx 10W$

这已经不是“小信号模拟电路”的问题，而是功率电子与热设计问题。

8.6 大功率 LED 为什么很少继续坚持纯线性恒流#

因为大功率 LED 对恒流当然敏感，但它对效率同样极其敏感。若采用纯线性恒流，常见问题包括：

• 执行器件发热巨大
• 散热器体积和成本上升
• 板上热耦合拉坏电流精度
• 高环境温度下可靠性下降

因此大功率 LED 驱动更常见的做法是：

• 开关型恒流降压（Buck）
• 升降压恒流
• 线性前级 + 开关后级的混合型

8.7 运放 + 三极管 / MOSFET 在大功率 LED 驱动中的位置#

即使最终用了开关型大功率 LED driver，运放 + 执行器件思路也没有过时，它仍常出现在：

• 模拟调光电流设定
• 电流检测与误差放大
• 保护环路
• 小功率辅助偏置电流源

换句话说：

大功率 LED 驱动不一定直接用“线性恒流源”输出全部功率，但其核心的电流检测、误差放大和闭环思想，仍然是恒流源设计方法论的延伸。

8.8 小功率 LED 与大功率 LED 选型分界#

一个很实用的工程判断是：

• 几十毫安级：优先考虑运放 + BJT，小噪声、好控制
• 数百毫安级：开始优先考虑 MOSFET，认真检查功耗
• 安培级以上：优先考虑开关型恒流 LED 驱动，不建议把线性方案作为主功率路径

9.1 功耗分析：热才是线性恒流源最大的现实约束#

对线性恒流源而言，执行器件消耗的功率通常为：

$P_{PASS} = (V_{SUPPLY} - V_{LOAD} - I_{OUT}R_S)\cdot I_{OUT}$

采样电阻功耗为：

$P_{RS} = I_{OUT}^2 \cdot R_S$

总损耗近似为：

$P_{LOSS} \approx P_{PASS} + P_{RS} + P_{DRV}$

其中 $P_{DRV}$ 往往较小，但在低功耗系统里也不能完全忽略。

1
Ppass
2
 ^
3
 |\
4
 | \
5
 |  \
6
 |   \
7
 |    \
8
 |     \________
9
 +------------------> Vload
10
   低负载压降      高负载压降

9.2 效率分析：线性恒流源为什么天然吃亏#

恒流源效率定义为：

$\eta = \frac{P_{LOAD}}{P_{IN}} = \frac{V_{LOAD}\cdot I_{OUT}}{V_{SUPPLY}\cdot I_{OUT}} = \frac{V_{LOAD}}{V_{SUPPLY}}$

若忽略运放和检测电阻额外损耗，这个结论非常直观：

线性恒流源的效率，本质上约等于负载电压占供电电压的比例。

9.3 可调性分析：恒流源如何“平滑地调”#

恒流源可调通常有三种方式：

1. 调参考电压 $V_{REF}$
2. 调采样电阻 $R_S$
3. 调镜像比例或跨导比例

其中最常见的是：

$I_{OUT} = \frac{V_{REF}}{R_S}$

因此：

• 调 $V_{REF}$：最线性，也最适合 DAC 控制
• 调 $R_S$：更适合固定档位切换
• 调器件偏置：最不推荐，重复性差

1
Iout
2
 ^
3
 |                       /
4
 |                    /
5
 |                 /
6
 |              /
7
 |           /
8
 |_________/______________> Vin

9.4 线性度分析：很多“恒流源”不是真的线性可控电流源#

对可编程恒流源而言，线性度至少包括：

• 零点误差
• 增益误差
• INL（积分非线性）
• DNL（微分非线性）

若输出模型写成：

$I_{OUT} = a\cdot V_{IN} + b + \epsilon(V_{IN})$

其中：

• $a$：增益项
• $b$：零点偏移
• $\epsilon(V_{IN})$：非线性项

则精密恒流源设计的目标就是让 $\epsilon(V_{IN})$ 尽量小。

1
Iout
2
 ^
3
 |                  *
4
 |               *
5
 |            *
6
 |         *
7
 |      *
8
 |   *
9
 +----------------------> Vin

1
Iout
2
 ^
3
 |                **
4
 |             **
5
 |          **
6
 |       **
7
 |    **
8
 |  *
9
 +----------------------> Vin
10
              末端开始弯曲

1
Iout
2
 ^
3
 |               /   高温
4
 |              /
5
 |             /
6
 |            /  室温
7
 |           /
8
 |__________/______________> Vin

9.5 一个完整的恒流计算例子#

目标：

• 设计一个 0mA ~ 20mA 可调恒流沉
• 输入控制：0V ~ 2V
• 电源：12V
• 负载压降范围：0V ~ 8V
• 方案：运放 + NPN + Rsense

9.6 一句话总结这四项之间的关系#

如果要把功耗、效率、可调性、线性度浓缩成一句工程判断：

可调性决定你能不能“设到那个电流”，线性度决定你是不是“设多少就有多少”，效率决定你值不值得长期这么干，功耗决定这块板子最后会不会发烫到把精度一起带跑。

10.1 LTspice / SPICE 仿真至少该看哪几类分析#

如果是运放 + BJT 或运放 + MOSFET 恒流源，建议至少做以下 5 类仿真：

1. DC Sweep

   • 看输入控制电压和输出电流是否线性
   • 提取零点误差、增益误差、末端压缩

2. Transient

   • 看负载切换、LED 脉冲、通道切换时的电流波形
   • 看是否存在过冲、振铃、恢复尾巴

3. Temperature Sweep

   • 看 -40°C、25°C、85°C 或更宽温区时电流漂移
   • 验证采样电阻温漂与器件参数漂移

4. Worst-Case / Monte Carlo

   • 看采样电阻、参考、失调、电流增益离散性下的误差分布
   • 这个分析对 BJT 离散方案尤其重要

5. 功耗工况扫描

   • 改变负载压降，观察执行器件功耗最大点
   • 找出最危险热工况

10.2 运放 + BJT 恒流源仿真时最该盯哪几个节点#

对下面这个典型结构：

1
        VCC
2
         │
3
       Load
4
         │
5
         C
6
        Q1
7
         E──Rs──GND
8
             │
9
          Vsense

建议重点观察：

• V(out_opamp)：运放输出
• V(base)：三极管基极
• V(vsense)：采样电阻两端
• I(load)：负载电流
• Vce(Q1)：执行三极管压降

其中：

• Vsense 代表闭环控制是否真的建立到目标
• Vce(Q1) 代表是否还有顺从余量
• V(out_opamp) 和 V(base) 可以看出环路是不是在拼命挣扎

10.3 三种最典型的瞬态波形#

1
Iout
2
 ^
3
 |        ┌──────────────
4
 |        │
5
 |────────┘
6
 |
7
 +--------------------------> t

1
Iout
2
 ^
3
 |        ┌─╮_╭─╮__╭─╮____
4
 |────────┘               ───
5
 |
6
 +------------------------------> t

1
Iout
2
 ^
3
 |           /──────────────
4
 |         /
5
 |       /
6
 |_____/
7
 +--------------------------> t

10.4 用仿真判断线性恒流源是否会热失控#

热失控不一定表现为突然炸毁，更多时候表现为：

• 电流缓慢漂移
• 高温下零点不回去
• 满量程误差比室温大很多

建议在仿真里至少做这两个动作：

1. 固定最大输出电流，扫描负载电压
2. 固定最坏负载压降，扫描环境温度

并重点观察：

• 执行器件功耗
• $V_{BE}$ 或 $V_{GS}$ 漂移
• 输出电流偏移量

10.5 示波器实测时到底怎么测#

很多恒流源实测失败，是因为测试方法本身就把电路扰乱了。

10.6 一个适合文章里的 LTspice 仿真流程#

如果你后面想把这篇文章继续升级为“带仿真截图”的版本，可以按下面这个顺序做：

1. 先搭一个 运放 + NPN + Rsense 的低边 0~20mA 恒流沉
2. 设一个电阻负载和一个 LED 负载两种模型
3. 做 DC Sweep
   • 输出 Iout-Vin 曲线
4. 做 Transient
   • 看 LED 开关时 Vsense 与 Iout 波形
5. 做 Temp Sweep
   • 看 Iout 随温度漂移
6. 再对比 BJT、Darlington、MOSFET 三种执行器件

这样最后你能得到很有说服力的图：

• 线性度曲线
• 电流阶跃波形
• 温漂曲线
• 功耗分布

10.7 一条非常实用的经验#

如果一个恒流源在仿真里：

• 直流点完全正确
• 瞬态轻微振铃但能快速收敛
• 温度扫描变化可预测
• 最坏功耗点也能承受

那么它大概率已经进入“可做板”的阶段。

如果它只是：

• 直流点正确
• 但没有看瞬态、热漂、最坏负载

那它还只是“公式正确”，不是“工程正确”。

11.1 对比分析的评价指标#

为了避免方案比较停留在“经验判断”层面，本文将恒流源拓扑统一投影到以下评价量：

输出相对误差：

控制线性度误差：

负载调整率：

电源调整率：

温度敏感度：

效率：

若一个方案在 $\delta_I$、$\epsilon_L$、$S_L$、$S_P$ 与 $S_T$ 上同时可控，则该方案才具有进入精密工程应用的基础；若仅具备局部指标优势，则更适合作为低成本偏置或专用激励结构。

11.2 总体对比#

11.3 精度视角下的对比分析#

若以输出相对误差

$\frac{\Delta I}{I}$

作为第一评价指标，则各方案的主要限制因素如下：

• 纯 BJT 恒流源：受 $V_{BE}$ 离散性、温漂和偏置源影响最明显
• 运放 + BJT：精度主要由 $V_{OS}$、$R_S$ 与参考源决定
• 运放 + MOSFET：闭环可压制器件非线性，但栅压驱动与热漂仍会进入误差预算
• 达林顿方案：额外的 $V_{BE}$ 叠加与热漂使其不利于高精度

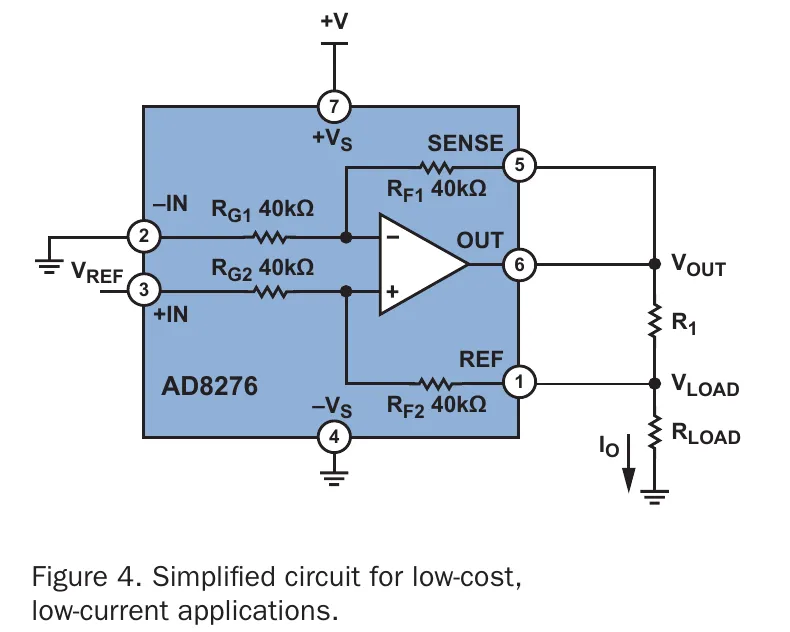

• 差分放大器方案：若电阻网络匹配度高，则更容易获得高精度
• 专用 4-20mA 芯片：内部比例网络和漂移控制通常优于分立实现

11.4 线性度视角下的对比分析#

若以：

$I_{OUT}=K\cdot V_{CTRL}+I_0+\epsilon(V_{CTRL})$

中的 $\epsilon(V_{CTRL})$ 作为线性度评价量，则：

• 纯 BJT：因器件本征特性影响，$\epsilon(V_{CTRL})$ 往往较大
• 运放 + BJT：在中小电流区通常具有较好的线性控制特性
• 运放 + MOSFET：不闭环时非线性明显，闭环后可显著改善
• 达林顿：动态储存电荷和双结压降使其在线性调节上不占优
• 差分放大器方案：更适合做比例精确、线性要求高的可编程电流源

11.5 效率与功耗视角下的对比分析#

若系统工作在线性区，则效率近似受：

$\eta \approx \frac{V_{LOAD}}{V_{SUPPLY}}$

限制，因此：

• BJT / 达林顿线性方案：效率最低，但结构简单
• 运放 + MOSFET：在线性区与 BJT 无本质差异，但更适合大电流执行级
• 大功率 LED 驱动：优先考虑开关型拓扑
• 4-20mA 工业输出：效率通常不是首要目标，稳定性与工业兼容性更重要

11.6 应用边界总结#

• 小电流高精度：优先 运放 + BJT
• 中大电流可编程：优先 运放 + MOSFET
• 高精度比例输出：优先 差分放大器 + 执行器件
• 工业电流环：优先 XTR111 一类专用发送器
• 大功率 LED：优先开关型恒流驱动，必要时辅以线性调节环节

12.1 面向可实现性的选型#

优先级：

• 运放 + BJT
• 运放 + MOSFET

12.2 面向高精度指标的选型#

优先级：

• 差分放大器 + 精密电阻网络 + BJT/MOSFET
• 精密运放 + 低温漂采样电阻 + 良好热设计

12.3 面向大电流输出的选型#

优先级：

• 运放 + MOSFET
• 必要时运放 + 达林顿

12.4 面向成本约束的选型#

优先级：

• 运放 + 小功率 BJT + 低边检测电阻

不应将单颗 BJT 配合偏置电阻的开环结构直接归类为高精度恒流源，该类结构更适合作为低成本偏置或粗略限流单元。
