1.1 探头是测量系统的一部分#

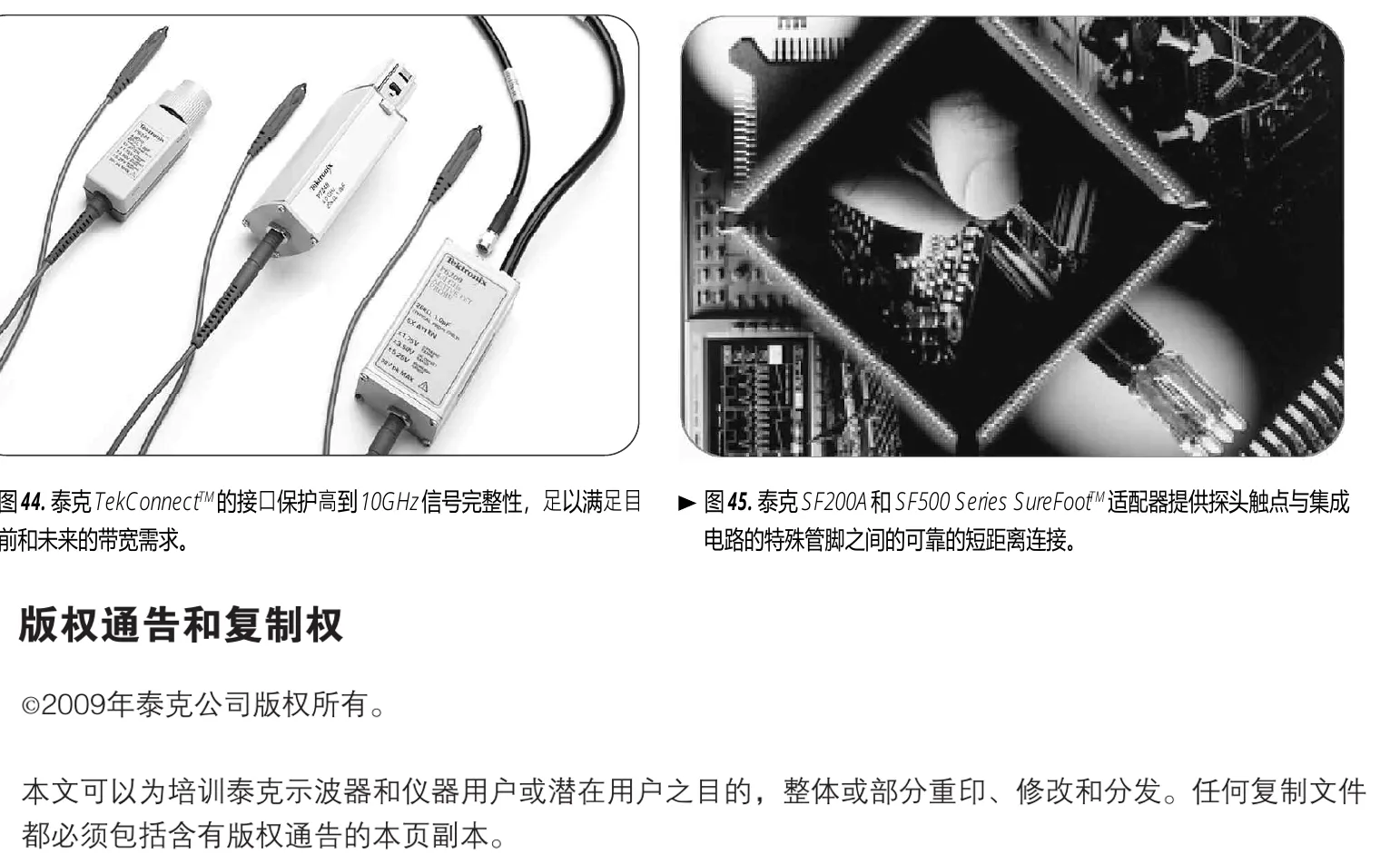

定义上，探头不是透明连接线，而是测量系统输入网络的延伸。3GC 教材强调，探头一旦接入电路，就会以输入阻抗、输入电容和回路寄生的形式参与被测对象本身的动态过程。

这种参与主要表现为三类影响。第一类是电阻性加载，它会改变高阻节点的静态与动态幅值。第二类是电容性加载，它会改变极点分布、拖慢边沿并重塑高频响应。第三类是接地回路寄生电感，它在高 di/dt 与高 dv/dt 环境中会引入额外尖峰、包络振铃和假高频分量。

因此，任何以毫伏级纹波、MHz 级振荡或高频滤波效果为目标的测试，都不能把探头视为“测完即可忽略”的附件。探头本身就是误差源，也是系统的一部分。

图 2 探头加载的三类主要影响。对纹波、振荡和滤波测试而言，电容性加载与回路寄生电感往往比电阻性加载更容易直接改写波形形态。

判据： 如果同一节点在更换探头倍率、接地方式或探头型号后波形明显变化，应优先怀疑探头加载，而不是立即将差异归因到电路本身。

注意事项： 对高阻、高频或高增益节点，不应默认把“能测到波形”视为“测量已经可信”。

所以当你看到任何一个“看起来很不对劲”的波形时，第一反应不应该总是怀疑板子，也要怀疑自己是不是先把测量系统接错了。

1.2 1X 与 10X 探头的取舍#

3GC 对 1X 与 10X 的基本结论仍然成立，但放到电源纹波测试场景时需要更细化。对一般低压输出纹波测量而言，工程上通常优先使用 1X，原因是被测信号幅值很小、输出节点阻抗通常较低，而 1X 能保留更高的显示幅度，便于在毫伏级范围内直接观察和读数。只有在节点本身较高阻、频率成分较高、或者测试对象对探头输入电容明显敏感时，10X 才会更合适。

10X 探头的优势在于输入电容更低、对被测点扰动更小、高频响应更稳定；代价是信号在进入示波器前衰减十倍。1X 探头则保留更高的输入幅值，更适合低压输出纹波这类小信号场景，但其输入电容通常更大，因此不适合直接推广到所有节点。

对于本文涉及的三类测试，更合理的选择标准如下：

• 一般低压电源输出纹波测量，优先考虑 1X，前提是测点阻抗低、回路紧凑、接地优化到位。
• 高阻节点、快速边沿、开关节点、时钟节点、滤波器高阻侧或高速敏感节点，优先考虑 10X。
• 当 1X 测得的结果对接法、地线、测点变化异常敏感时，应重新评估是否需要切换为 10X 或差分方案。
• 任何时候都要确保探头物理倍率和示波器菜单设置一致，否则电压读数会直接错一个数量级。

1
1X:
2
优点 -> 小信号直观
3
缺点 -> 更重的负载
4

5
10X:
6
优点 -> 更轻的负载, 更适合通用调试
7
缺点 -> 信号先被衰减十倍

图 3 1X 与 10X 探头取舍示意。对一般低压输出纹波，1X 通常更常用；对高阻、高频或高速敏感节点，则应优先考虑 10X。

方法： 先判断节点是“低压输出纹波型”还是“高频敏感型”，再决定倍率，而不是先固定倍率再解释结果。

注意事项有两点。其一，探头倍率和示波器通道设置必须一致，否则电压读数会直接偏离一个数量级。其二，1X 虽然更适合一般纹波测量，但这并不意味着它对所有节点都更真实；只要节点本身高频成分丰富或阻抗较高，1X 的输入电容就可能先改写信号，再把改写后的结果放大给你看。

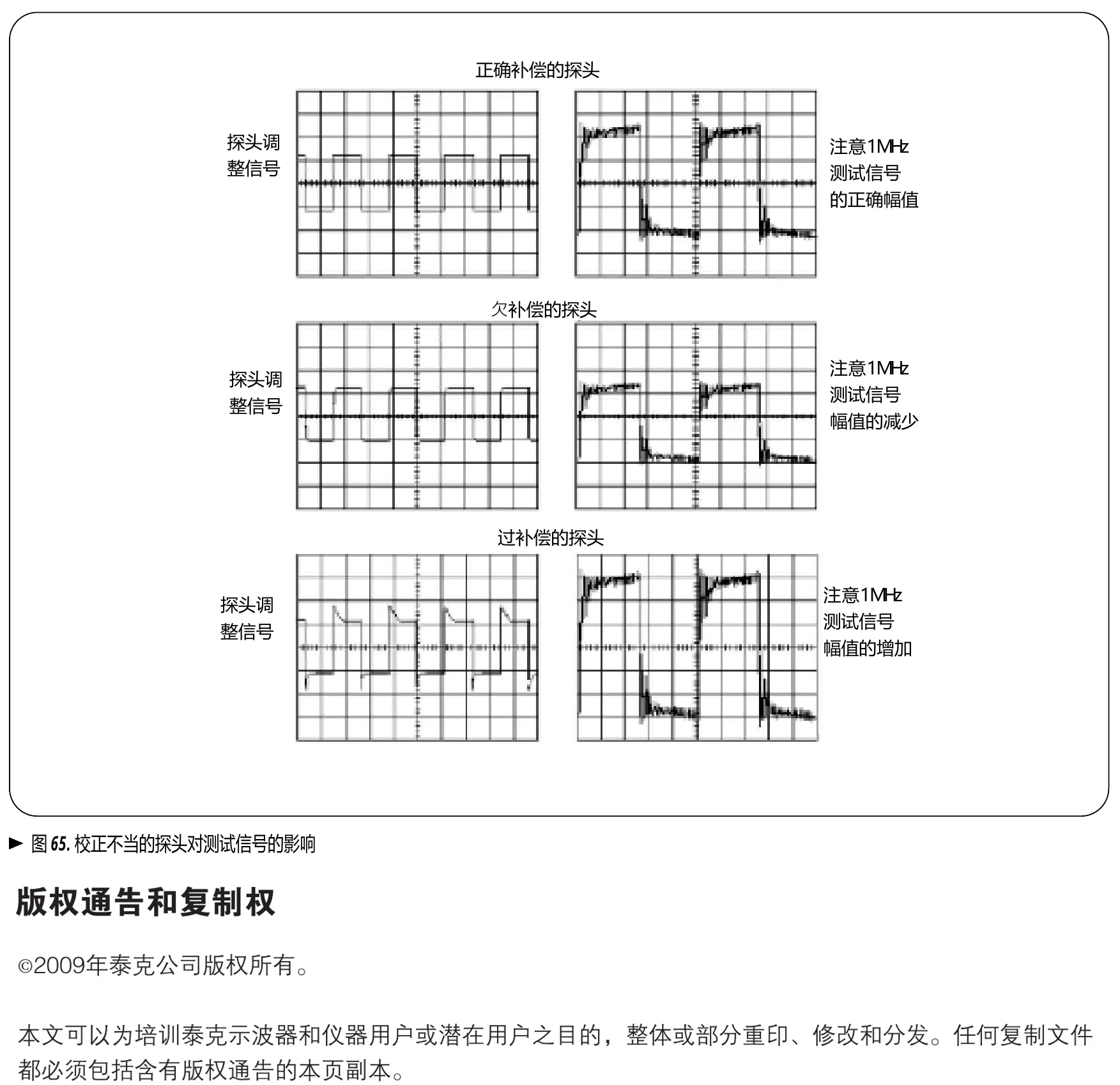

1.3 探头补偿的物理意义#

定义： 探头补偿是将探头网络与示波器输入网络的频率响应调到一致，使高低频衰减比例保持匹配。

10X 探头内部并不是单一电阻，而是电阻和电容共同构成的补偿网络。示波器输入端也有自己的等效电阻和电容。探头补偿的本质，就是把两边的频率响应调到一致，让低频和高频的衰减比例保持一致。

如果补偿不对，最先出问题的不是直流电平，而是边沿。欠补偿时，上升沿和下降沿显得发钝，平台缓慢上翘；过补偿时，前沿冒尖，好像系统有过冲。只有补偿正确，方波才接近应该有的样子。

1
欠补偿:      正确补偿:      过补偿:
2

3
   /--          |--|           /\__
4
  /             |  |          /    \
5
_/              |  |         /      \_

图 4 无源探头补偿状态示意。欠补偿表现为边沿变钝，过补偿表现为前沿突出，只有中间状态可用于后续高频波形判定。

判据： 只要校准方波顶部不平、前沿不自然或存在明显突起，就不应继续用该探头分析高频尖峰、过冲和振铃。

这一步为什么和纹波、振荡、滤波测试直接相关？因为后面三类测试里，很多判断都依赖“边沿长什么样”“尖峰是不是过大”“振铃有没有被放大”“波形平台是否平整”。如果探头自身的频率响应都没先校准，你后面的结论就没有扎实的基础。

1.4 校准方波口的用途#

方法： 先在校准口完成倍率确认、量程调整和补偿调节，再进入实际电路测试。这一步应视为测量初始化，而不是可选动作。

直接拿板子上的某个时钟、PWM 或 GPIO 来调探头，看上去很省事，但逻辑上是不成立的。因为你并不知道那个板上信号本来就该长什么样。它可能已经带着布局寄生、驱动器带宽、阻抗不连续和地弹噪声。你拿一个本身不确定的信号去校准探头，只会让问题缠在一起。

示波器自带的校准口存在，就是为了给探头一个相对可控的参考方波。正确的顺序应该是：先在校准口上调好探头，再回到板子上测真实电路。

图 5 探头校准流程图。流程终点不是“看到方波”，而是“看到形态正确的方波”。

如果你怀疑某个输出有振荡、某个尖峰太夸张，最快的排查动作往往不是先改板子，而是先把探头拿回校准口确认它是不是状态正常。

1.5 接地与参考地回路#

定义： 示波器显示的是探头尖端相对地夹的电压，参考地选择错误会直接改变测量对象本身。

示波器从来不是在测一个节点的“绝对电压”，而是在测“探头尖端相对于地夹”的电压。换句话说，地夹不是附带配件，而是测量定义的一半。只要参考地选错了，整个波形的物理意义就已经变了。

这件事在低压同地系统里往往被忽略，因为很多时候“随手夹到板地”也能跑得通。但一旦进入浮地系统、高边节点、半桥节点、市电相关输入或者多个设备共测场景，地夹就不再只是会不会有点噪声的问题，而是直接关系到安全和结果是否有效。

1
示波器测的是:
2

3
探头尖端  o------ 被测节点
4
地夹      o------ 参考地
5

6
显示结果 = 节点相对参考地的电压

图 6 单端测量的参考关系。该图强调参考地不是附属条件，而是测量定义的一部分。

注意事项： 对浮地、高边、桥臂或市电相关节点，必须先确认安全边界，再决定是否允许单端接法。

所以任何时候只要你没把参考地关系想明白，就不要急着接探头。

1.6 长地线与测量伪影#

判据： 如果高频尖峰对地线长度和地弹簧替换高度敏感，则应优先判为接地回路伪影，而不是节点自身高频纹波。

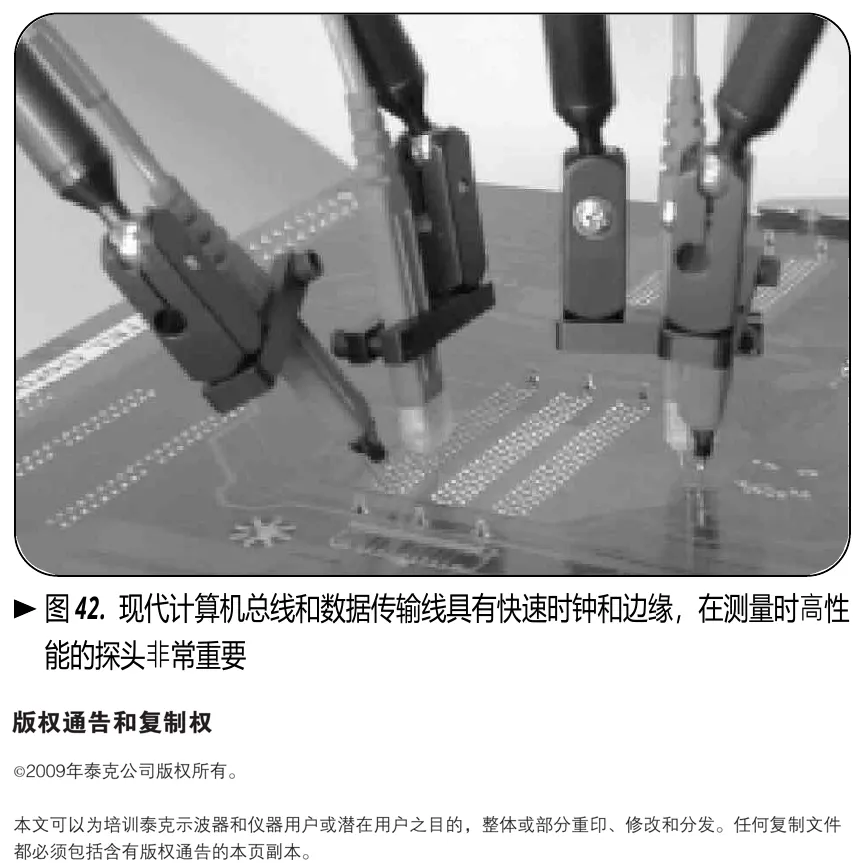

长鳄鱼夹地线和探头尖端会围出一个回路，这个回路面积一大，就会变成很好的高频噪声接收器。开关电源、电感周围、时钟边沿附近原本就有大量快速变化，这些能量很容易通过回路耦合进来。于是你在屏幕上看到的波形，就不再只是被测节点本身，而是“节点本身 + 回路感应噪声 + 寄生振铃”的叠加。

1
长地线:
2

3
探头尖端 o-------------------- 被测点
4
地夹      \\___________________ 远处地
5

6
短地弹簧:
7

8
探头尖端 o-- 被测点
9
地弹簧   o-- 旁边地

图 7 长地线与短地弹簧对比。该图用于说明回路面积直接决定高频耦合量。

这就是为什么测同一个输出纹波，用长地线时一堆高频尖峰，换成短地弹簧以后波形突然好看很多。不是电路变了，是你终于把最主要的测量伪影压掉了。

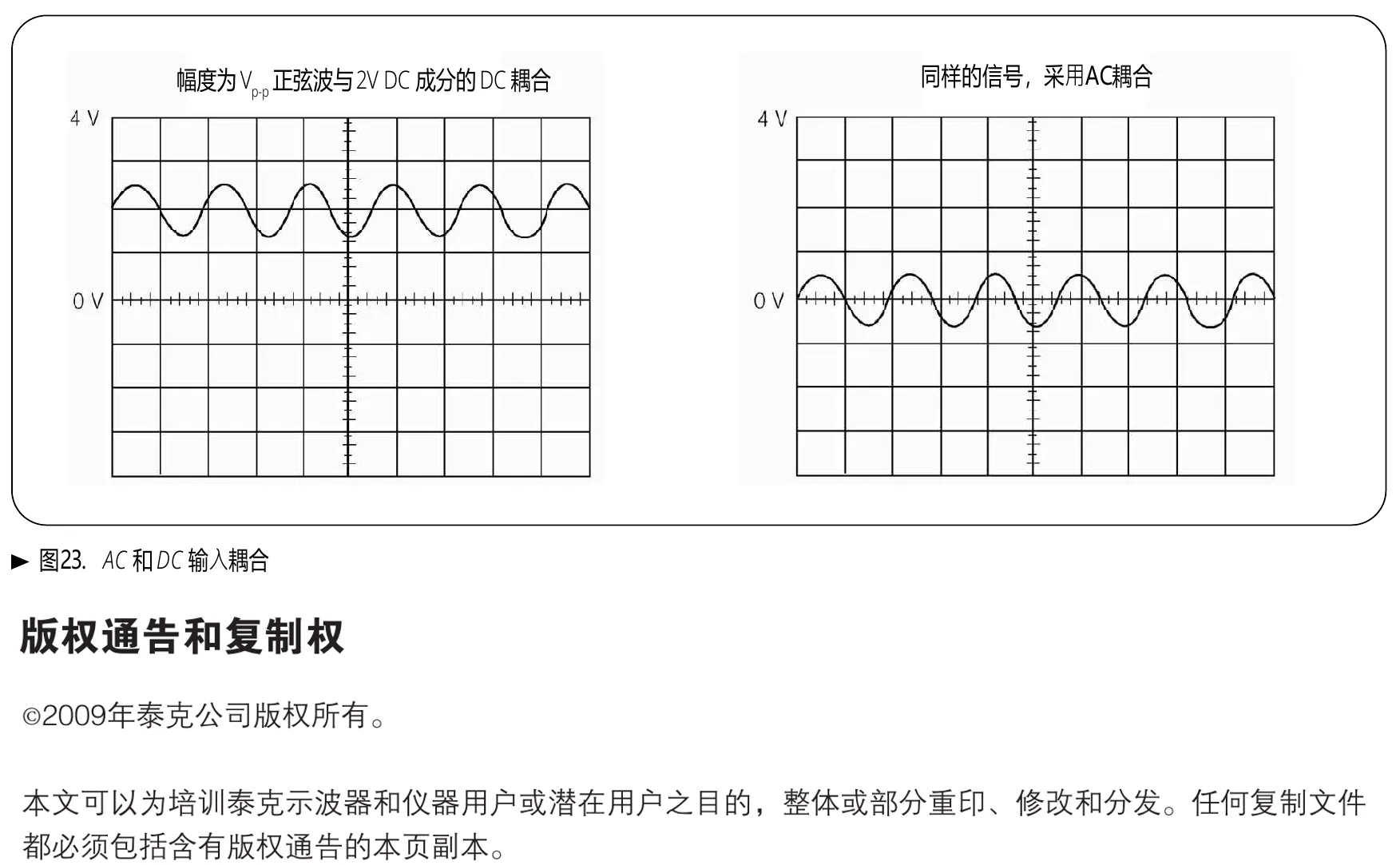

1.7 AC/DC/GND 耦合方式#

输入耦合方式决定了示波器前端如何把被测电压送入垂直系统。3GC 对三种常见模式的定义非常明确。DC 耦合保留直流和交流成分，适合观察完整工作点；AC 耦合隔离直流，只保留变化分量，适合在大直流背景上观察小交流扰动；GND 耦合断开输入，仅用于建立零伏参考位置。

1
同一个“5V 直流 + 小纹波”信号:
2

3
DC:
4
  5V ─────────────────────────────
5
       ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~
6

7
AC:
8
  0V ───~ ~ ~ ~ ~ ~ ~ ~ ~ ~──────
9

10
GND:
11
  0V ─────────────────────────────

图 8 三种输入耦合模式的显示差异。DC 用于完整波形，AC 用于小信号细节，GND 用于建立零位参考。

判据上，这三者没有谁天然更准确，只是对应不同测试目标。工程上推荐的顺序通常是：先以 DC 耦合确认工作点和整体波形，再以 AC 耦合放大小纹波、小摆动或小振荡，最后在需要手工读数或建立参考基线时使用 GND 模式校准零位。

1.8 20MHz 带宽限制的工程意义#

定义： 20MHz 带宽限制不是“美化显示”，而是主动压低高于目标频段的成分，用于工程筛选和规范边界统一。

很多工程师会把 20MHz 限带当成一个“让纹波看起来没那么丑”的功能，这种理解太浅了。它真正的意义有两层。第一层是工程上主动切掉一部分高频成分，让你更聚焦在主要纹波包络。第二层是规范意义，像 Intel ATX 这种合规测试，本来就是按 20MHz 带宽内的结果来判定。

所以 20MHz 限带不是要不要“美化波形”的问题，而是你究竟想回答什么问题。如果你在调试阶段排查异常尖峰、寄生振铃、滤波器高频失效点，那就要看全带宽结果；如果你在做规范判定，就必须看 20MHz 限带下的结果。

图 9 全带宽与 20MHz 限带的用途分工。调试阶段需要两者并用，合规阶段则必须回到规定带宽边界。

最稳妥的习惯不是“只看一种”，而是把两种结果对照起来看。

1.9 纹波测量的基本流程#

方法： 纹波测试应遵循“倍率一致 -> 探头补偿 -> 测点确认 -> 接地优化 -> 耦合切换 -> 带宽对比 -> 数值读取”的顺序，不建议跳步。

到这里可以把前面的基本动作收束成一套稳定流程：

1. 确认探头倍率和示波器菜单一致。
2. 在校准口检查探头补偿。
3. 选择输出电容附近作为首选测试点。
4. 优先用短地弹簧接法。
5. 先用 DC 耦合确认整体输出正常。
6. 再切 AC 耦合观察小纹波。
7. 对比全带宽与 20MHz 限带。
8. 最后再读 mVpp、RMS 或打开 FFT。

图 10 纹波测量的标准化顺序。该流程的目的是先排除测量伪影，再输出读数。

这套流程的关键不在于“按了哪些键”，而在于它是在一步一步排除伪影，而不是一开始就急着读一个 mVpp 数字。

2.1 LC 谐振与 EMI 耦合#

只靠“看起来像不像”来判断谐振，往往不够稳。更专业一点的做法，是把怀疑对象拆成寄生电感、寄生电容和可能的激励源三部分来看。一个粗略但很有用的起点是谐振频率公式：

这里的 $L$ 往往不是电源原理图上明写的那个电感值，而是测量回路电感、封装引线、电流回路和走线寄生叠出来的等效值；$C$ 也不一定只是输出电容本体，探头输入电容、焊盘杂散电容、并联旁路电容都会参与。也就是说，实验室里很多“测到的谐振”，本质上是电路寄生和测量寄生共同形成的结果。

一个很实用的判断方法是做三组对比。第一组只改接地方式，第二组只改测点位置，第三组只改并联电容或探头型号。如果可疑尖峰的主频点跟着明显移动，这通常说明寄生参数在主导结果；如果主频点几乎不动，只是幅值略变，那才更像是电路本体里原本就存在的振荡或谐振。

2.2 LC 谐振的定量判断与 EMI 耦合特征#

EMI 耦合最麻烦的地方，是它不像一个纯净正弦那样规矩。它经常是一堆频率分量叠在一起，而且会随线缆摆放、手的位置、附近开关节点的工作状态变化。这也是为什么很多人第一次看电源纹波会觉得“怎么每次截图都不太一样”。

更专业的排查方式通常不是盯着单张波形，而是建立一个最小变量实验。固定负载、固定时基、固定带宽、固定探头倍率，只改变探头线缆路径、地线长度或与电感/开关节点的距离。如果高频杂波明显变化，那么优先怀疑 EMI 耦合，而不是先把所有高频毛刺都归因到电源设计。

2.3 测试点选择原则#

测试点选择决定了“你究竟在测哪一个节点”。这是纹波测试里最容易被忽略、但对结果影响极大的环节。对于电源输出，优先测试输出电容焊盘附近，是因为该位置最接近负载真正看到的电源节点；距离该位置越远，走线压降、回流路径、局部负载切换和寄生耦合带来的附加因素越多。

对于 PCB DEV 阶段，应该至少覆盖三类点位：

• 输出电容焊盘附近，用来看“这个电源口本身输出得怎么样”。
• 关键芯片的电源脚附近，用来看“真正送到负载端还剩多少干净程度”。
• 滤波网络前后，用来看“滤波器到底有没有按预期工作”。

图 12 纹波与滤波测试的测点优先级。输出电容焊盘、滤波网络前后和关键负载脚位构成最小有效测点集合。

1
推荐优先级:
2

3
1. 输出电容焊盘附近
4
2. 关键负载电源脚附近
5
3. RC/LC/磁珠网络前后
6

7
避免:
8
插件引脚远端
9
高 di/dt 开关节点边上
10
跨地分割的位置

2.4 mVpp 的条件化表达#

mVpp 是结果，不是定义。它的有效性完全依赖测试条件是否被同时记录。对于同一输出节点，探头类型、接地方式、测点位置、带宽限制、输入耦合和负载条件只要改变其中一项，峰峰值就可能明显变化。

所以一个完整、可被复现的表述应该类似这样：

12V 输出，2A 负载，输出电容焊盘附近，1X 无源探头，短地弹簧，AC 耦合，20MHz 限带，18mVpp。

只有把这些条件写清楚，别人才知道你到底测的是哪一种“纹波”。

2.5 FFT 在纹波与噪声分析中的作用#

FFT 不是频谱仪，但在示波器上仍然很有用，尤其适合做初步定位。它可以帮助你判断主要能量集中在哪些频率附近，是开关基频、谐波、振荡频点，还是环境噪声。

例如一个 Buck 的开关频率是 500kHz，那么 FFT 上在 500kHz 以及整数倍附近看到主峰是合理的。如果你看到一个 3.2MHz 或 8MHz 的异常峰，而且这个峰会随着探头接法、地线长度变化显著变化，那就要考虑它是不是测量寄生或者某个局部振荡，而不是先认定它就是电源必须整改的核心问题。

图 13 FFT 分析流程图。频域判断必须回到时域与接法交叉验证，不能孤立使用。

1
FFT 基本判断:
2

3
基频峰      谐波峰       可疑异常峰
4
  |            |              |
5
  |      |     |      |       |
6
--+------+-----+------+-------+----> f
7
 f_sw   2f_sw 3f_sw  4f_sw   f_x

FFT 的价值不在于把图变得更花，而在于把“我看见了很多东西”变成“我知道这些东西大概来自哪里”。

2.6 单端、差分与 Math=CH1-CH2 的边界#

单端测量简单，但最依赖接地质量。差分探头更适合高共模、强干扰或者不方便共地的场景。至于 Math=CH1-CH2，只能看作在低压、同地、安全条件明确时的辅助分析手段，不能把它当成差分探头的普适替代。

一个常见可用场景是：你在低压同地系统里想看某个采样电阻两端的小压差，或者想粗略观察滤波器前后的小差值，这时 Math 能帮你快速看趋势。一个常见错误场景是：在高边驱动、半桥节点、浮地系统或市电相关区域，拿两支普通探头去做 CH1-CH2，这既不安全，也不可靠。

3.1 振荡与振铃的区分#

对 LDO、运放和基准源来说，最常见的振荡不是那种肉眼一看就知道很夸张的大摆幅，而是叠加在直流输出上的几 mV 到几十 mV、小频率相对固定的高频波动。它常常会随着输出电容 ESR、负载电流、布局寄生、反馈网络或者补偿元件变化而变化。

1
持续振荡:
2
  ~~~~~ ~~~~~ ~~~~~ ~~~~~
3

4
衰减振铃:
5
  /\/\/\__/\/\___/\____
6

7
负载瞬态:
8
  ____|‾‾‾‾|____
9
       \__/

图 15 持续振荡、衰减振铃和负载瞬态的形态对比。该图仅用于建立识别直觉，正式结论仍需结合工况与频谱。

在这类场景里，比较稳的测试方法是：

1. 先用 DC 耦合确认直流工作点没有明显异常。
2. 再切 AC 耦合，把小幅度波动放大。
3. 对比空载、轻载、额定载和瞬态负载条件。
4. 用 FFT 看主峰位置是否稳定。
5. 交叉查看输出端、反馈端、误差放大器相关节点。

更专业一点的判断是，不要只盯输出端。对 LDO 来说，输出节点、反馈节点和基准节点之间往往会给出更完整的因果线索；对运放来说，输出端看到的摆动，最好同时去看反相端和同相端，确认是不是闭环稳定性问题；对基准源来说，则要分清是源本身在抖，还是后级负载把它拖出了动态误差。

3.2 振荡与振铃的快速区分方法#

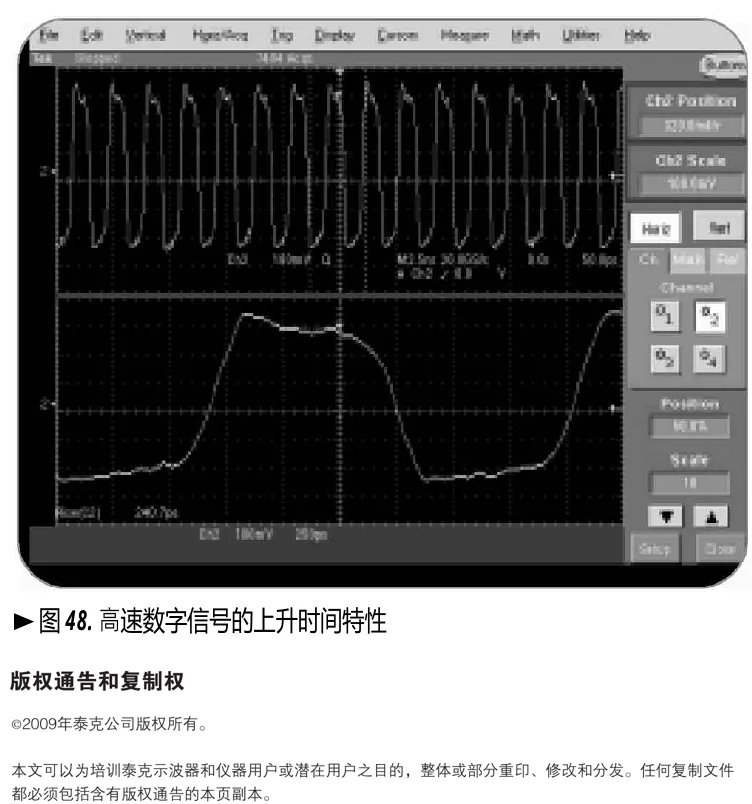

在同一点位上做一次“拉长时间轴”和“一点点放大时间轴”的对比。时间轴拉长以后，如果你仍然看到摆动长期存在，那更像持续振荡；如果它只黏在某个边沿附近，而且时间窗一放大就显示出衰减包络，那更像振铃。这个动作很简单，但能显著减少误判。

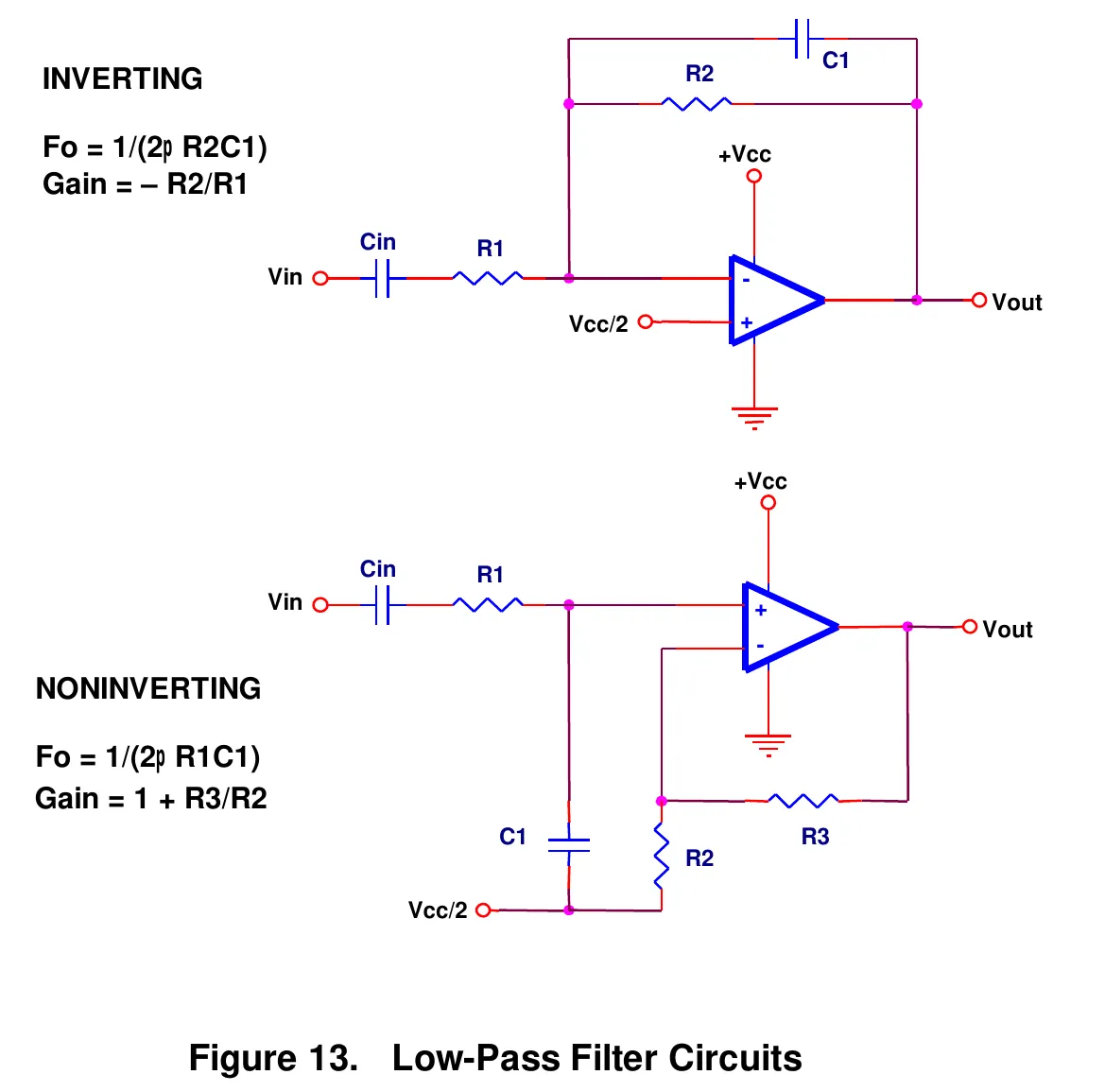

3.3 滤波测试的目标与判据#

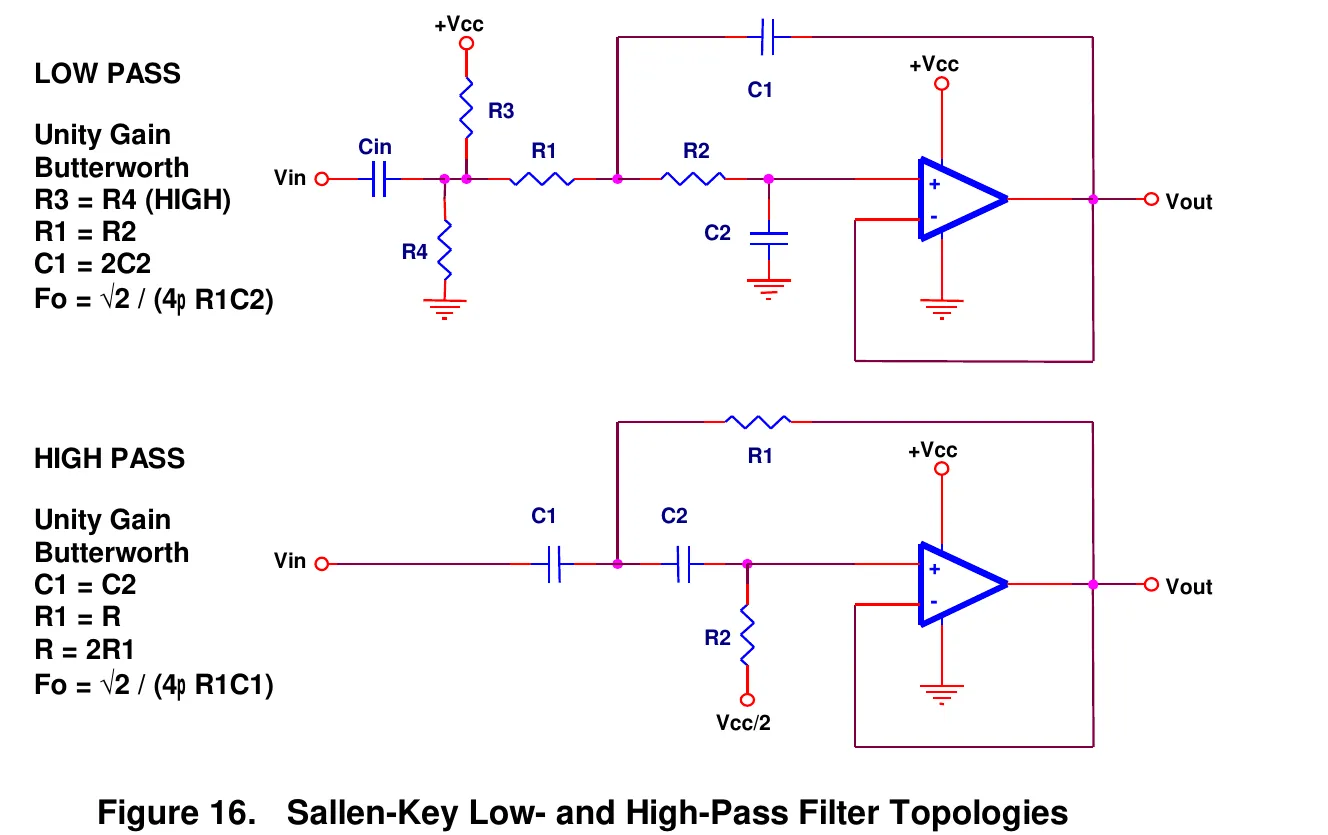

定义： 滤波测试的核心不是证明“前后波形不同”，而是验证目标频段衰减、瞬态代价和稳定性副作用三项指标是否同时满足设计预期。

很多人测 RC、LC 或磁珠滤波网络时，做法只是拿探头分别看一下前后波形，然后凭肉眼说“好像没啥变化”。这在低频慢变化场景里可能凑合，但对高频噪声和纹波分析远远不够。

滤波测试真正要回答的问题至少有三个：

• 这个滤波网络主要在衰减哪个频段？
• 它在实际负载和实际源阻抗条件下还是否按预期工作？
• 它有没有引入新的振铃、相位滞后或负载响应恶化？

从更专业的角度说，滤波测试本质上是在验证传递函数，而不只是看“输入大、输出小”这么朴素的现象。哪怕你没有网络分析仪，也至少要在示波器上同时关心三件事：频率选择性、瞬态代价、和系统稳定性副作用。

1
RC 前后观察:
2

3
输入:  ──~^~^^~^~──
4
输出:  ──~~-~~-~~──
5

6
重点:
7
高频是否被削弱
8
直流是否被过度拉偏
9
瞬态恢复是否变慢

1
LC 可能出现两种结果:
2

3
滤波改善:
4
输入:  ~^~^^~^~
5
输出:  ~~--~~--
6

7
滤波后振铃:
8
输入:  ~^~^^~^~
9
输出:  ~~\_/\/\__

1
模拟低通信号前后:
2

3
输入:   ~~~~^~^^~~~^~  + 高频毛刺
4
输出:   ~~~~~~~~ ~~~~  + 高频成分减小
5

6
需要同时判断:
7
1. 噪声是否下降
8
2. 幅值是否过度衰减
9
3. 波形是否被拉钝

3.4 模拟信号的 FFT 分析#

模拟信号的 FFT 使用方式，和电源纹波 FFT 有相同点，也有明显区别。相同点在于，FFT 都用于识别主要频率成分和异常频点；区别在于，模拟信号往往本身就有明确的有用频带，因此 FFT 的核心任务不只是“找到噪声”，还包括“分开有用信号、谐波失真、工频干扰和宽带噪声”。

定义： 模拟信号 FFT 分析是指将时域模拟波形转换到频域，识别其基频、谐波、调制边带、工频干扰以及宽带噪声分布，用于评价信号纯净度、滤波效果和潜在干扰源。

例如，一个理想正弦信号在 FFT 上应该主要表现为单一主峰；如果同时出现明显的二次、三次谐波，则要考虑前端失真、放大器非线性或采样链路饱和；如果在 50Hz/60Hz 及其倍频附近有突出峰值，则要重点排查工频耦合、地回路或屏蔽不足；如果高频噪声底整体抬高，则要回到布局、供电和前端滤波设计上继续查。

图 20 模拟信号 FFT 的频域判读框架。对模拟链路，FFT 既用于看噪声，也用于看失真和工频耦合。

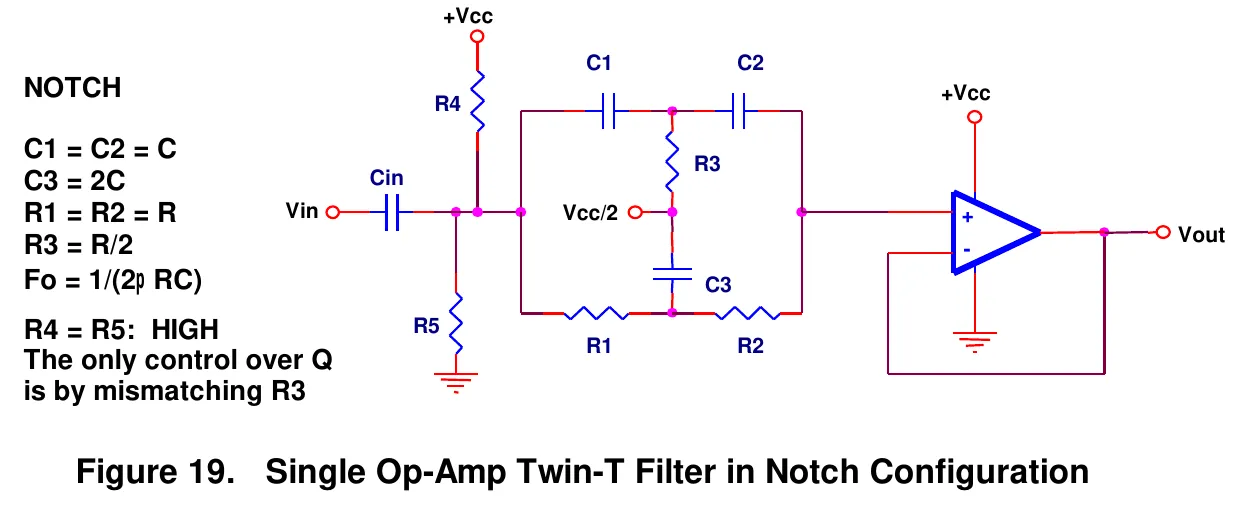

方法： 做模拟信号 FFT 时，应尽量保证输入信号稳定、记录长度足够、采样率和时基设置一致，并在输入输出两端都做同条件 FFT。对滤波网络而言，最有价值的不是单独看输出 FFT，而是比较输入输出在目标频带、工频带以及高频噪声带的差异。

判据： 如果滤波前后目标基频基本保持，而工频峰值和高频噪声底明显下降，则说明滤波方向正确；如果滤波后基频本身衰减明显、谐波比重反而抬高，或者噪声底虽然下降但相位滞后和动态响应严重恶化，则说明滤波网络尚未达到工程可用状态。

1
模拟信号 FFT 典型组成:
2

3
幅度
4
 ^
5
 |          |                 基频
6
 |    |     |     |           谐波
7
 |  | |     |   | |           工频干扰
8
 |__|_|_____|___|_|____ ____  噪声底
9
 +---------------------------> f
10
   50/60Hz   f0   2f0  3f0

3.5 振荡与滤波的联合测试#

模拟电路现场最真实的情况，不是“这里只有振荡问题”或者“这里只有滤波问题”，而是两者经常一起出现。一个滤波网络极点放得不合理、阻尼不够、布局寄生太大，就可能把本来还算稳定的系统逼出振铃甚至自激；反过来，一个本来就在边缘稳定的环路，会让滤波前后的波形对负载和噪声异常敏感。

所以在实际调试里，滤波测试和振荡测试应该联动做。不要只看滤波器前后峰峰值变化，也要看负载阶跃响应、频谱峰值有没有变、某个固定频率摆动是不是在滤波器后端反而更明显。

图 18 滤波网络变化对纹波、瞬态与振荡的联动影响。工程上不应只依据单一 mVpp 做优化判断。

4.1 PCB DEV 阶段的调试方法#

PCB DEV 阶段的目标不是生成合规报告，而是建立问题定位闭环。推荐方法是先用全带宽和多点位观察发散排查，再用限带、固定条件和重复性验证进行收敛确认。

如果想让调试真正形成闭环，而不是每天重复拍一堆图，建议至少记录下面这些列：

做久了以后，你会发现很多所谓“疑难问题”，其实都是某一列条件切换时一起冒出来的。

4.2 ATX 3.0 / 12VO 合规测试#

ATX 成品测试和板级 DEV 最大的区别，在于自由度骤减。此时最重要的不是继续发散排查，而是把测量条件固定住，让不同批次、不同工位、不同人员测出来的数据可对齐。

1
ATX 合规接法示意:
2

3
输出端 o----+---- 负载
4
            |
5
           [0.1uF]
6
            |
7
           [10uF]
8
            |
9
GND   o-----+----------------
10

11
探头尖端 -> 输出端
12
探头地 -> 同一点参考地

5.1 选型建议#

5.2 常见禁忌#

• 探头倍率和示波器菜单不一致。
• 输入电容过大的探头去看高阻或高频节点。
• 用普通无源探头硬做高共模差分。
• 不确认补偿状态就直接开始分析。

5.3 何时必须采用差分探头#

只要场景满足下面任意一条，就应该认真考虑差分探头，而不是继续用普通无源探头硬顶：

• 被测点共模电压高。
• 两个测试点之间没有可靠共地关系。
• 目标信号幅度小，但叠加在较大共模之上。
• 你需要比较干净地观察某个高边节点、桥臂节点或浮地节点。

这不是“高端设备更专业”的问题，而是安全边界和共模抑制能力决定的。

6.1 开测前#

• 探头倍率与示波器设置是否一致。
• 当前纹波测量采用 1X 还是 10X，是否与节点类型匹配。
• 参考地关系是否明确、安全。
• 当前要回答的问题是看整体、看细节，还是看规范结果。

6.2 测纹波时#

• 是否优先落在输出电容附近。
• 是否优先用了短地弹簧。
• 是否分别看过 DC、AC、全带宽、20MHz 限带。
• mVpp 是否带着条件记录。

6.3 测振荡时#

• 这是持续振荡还是衰减振铃。
• 是否同时看过输出和相关反馈节点。
• FFT 主峰是否稳定、是否和时域对应。
• 改负载、改补偿、改电容后现象是否同步变化。

6.4 测滤波时#

• 是否测了滤波前后两个点。
• 是否只看了时域，而没看频域。
• 是否检查了滤波后瞬态恢复有没有变差。
• 是否把接地条件做到了前后一致。

6.5 同一点位的六组对比训练#

如果你想真正把这篇文章里的方法学练成习惯，最值钱的不是再读一遍，而是自己做一次标准化对比实验。拿同一个低压开关电源输出，保持同一台示波器、同一支探头、同一负载，只改一个条件，看结果怎么变。

1. 长地线、DC、全带宽。
2. 短地弹簧、DC、全带宽。
3. 短地弹簧、AC、全带宽。
4. 短地弹簧、AC、20MHz 限带。
5. 在第 4 组条件下看 FFT。
6. 再到滤波器前后和关键模拟节点各测一遍，看有没有可疑振荡或异常频点。

1
建议记录:
2

3
接法
4
耦合
5
带宽
6
负载
7
测点
8
mVpp
9
FFT 主峰
10
是否出现持续振荡

做完这一轮以后，你对“什么结果该先怀疑自己、什么结果才该怀疑板子”会有很具体的直觉。
