1. 为什么示波器不是“高级电压表”#

万用表擅长给你一个稳定的数值，例如 3.30V、1.02kΩ、25mA。示波器不一样，它更关心的是电压怎么随时间变化。一个电源节点，万用表可能只告诉你“现在是 3.3V”；示波器却会告诉你，上电时它先冲到 3.6V，随后掉到 2.8V，再回升到 3.3V，工作时还叠加着几十毫伏纹波，而且每隔一段时间会冒出一个很尖的瞬态毛刺。

所以示波器最根本的价值，并不是“看见一条线”，而是把一个系统里按时间发生的事情放到同一条坐标轴上。电源什么时候建立、复位什么时候释放、时钟什么时候稳定、总线什么时候开始通信、异常脉冲在谁之前出现，这些问题都不是静态数值能回答的。很多硬件故障最后都不是“参数不对”，而是“顺序不对”。

但这里有一个很重要的前提：示波器显示出来的波形，并不是信号本体直接长到屏幕上去的。它必须先通过探头和输入前端，再进入垂直系统、触发系统和采样系统，最后才由显示系统重构成你能看到的图像。也就是说，示波器不是一个透明观察窗，它本身就是测量系统的一部分。探头接错、补偿不对、耦合设置错误、采样率不够、触发没稳，都会让你对“真实信号”产生错误理解。

在测试测量领域，这种能力通常被概括成一个词，叫信号完整性。简单说，就是示波器是否尽可能忠实地重构了输入波形。如果信号完整性不好，最后的测量就会失真。探头会加载电路，地线会引入回路电感，采样系统会丢掉细节，触发系统会决定你看到的是不是同一种事件。真正学示波器，学的不是“怎么把波形调出来”，而是“怎么尽量别把它测歪”。

2. 波形到底是什么，为什么示波器总在讲波形#

示波器测量的是电压波形。所谓波形，就是电压随时间变化的图形表达。只要一个信号会随时间变化，它就有波形。这个波形可能非常规整，也可能非常混乱，但只要你把它画到“时间-电压”坐标系里，它就是示波器要处理的对象。

波形最基本的分类，是周期信号和非周期信号。周期信号会不断重复，正弦波、时钟、PWM、连续方波都属于这一类。非周期信号则不重复，比如上电瞬间、一次性复位脉冲、某次毛刺或一次故障瞬态。周期信号适合拿来做稳定显示和参数测量，非周期信号则更考验触发、单次捕获和记录长度。

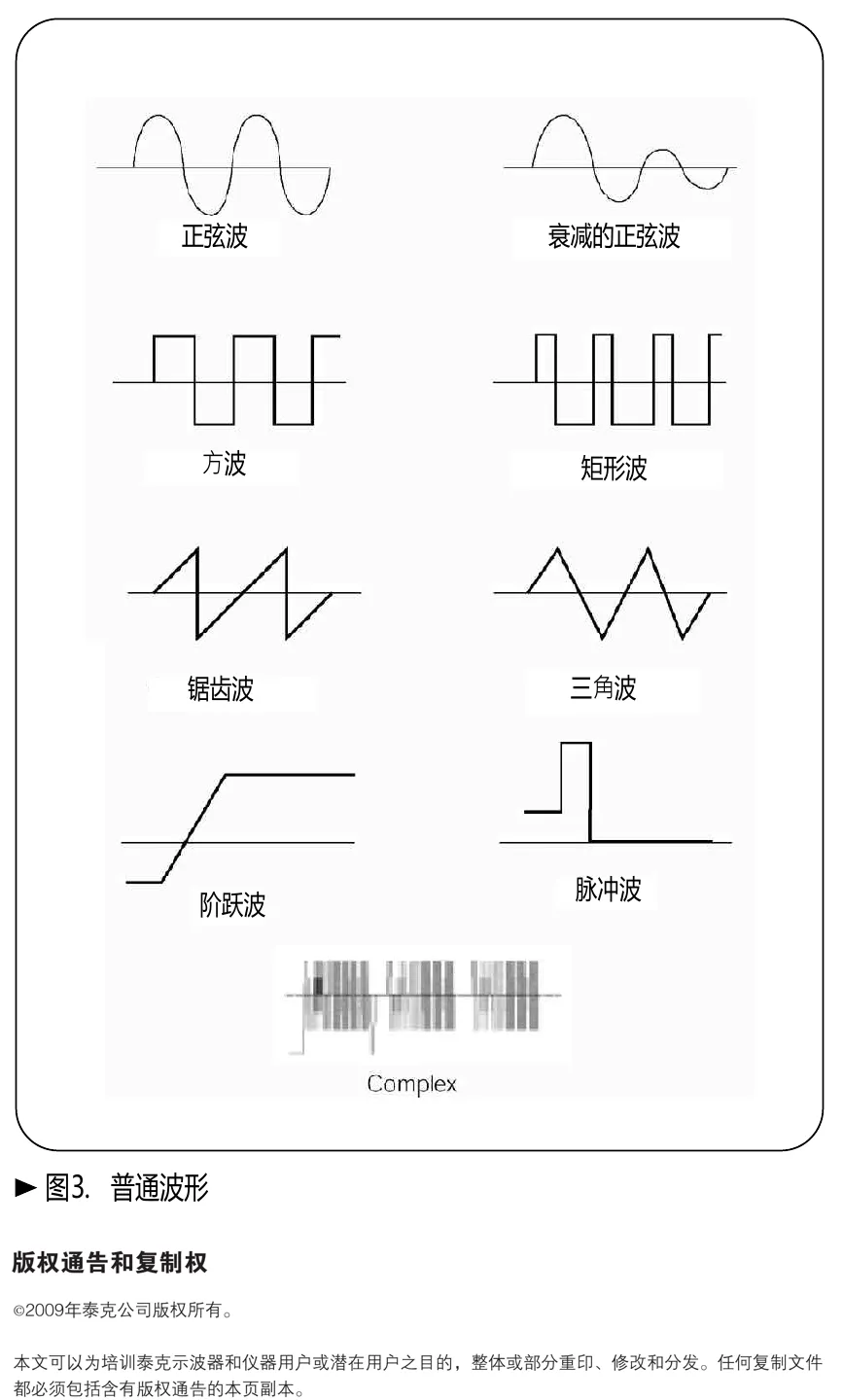

从形状上看，最常见的几种波形包括正弦波、方波、矩形波、锯齿波、三角波、阶跃波、脉冲波以及复杂波形。理解这些波形并不是为了背名词，而是为了看到某类信号时脑子里能立刻联想到它的来源和意义。

正弦波是最基本的周期波形，交流电源、很多振荡器输出、声学和机械传感器信号都可能接近正弦。它的频率、幅值和相位都很容易定义，所以常被作为基础测试信号。衰减的正弦波则常见于振荡衰减、共振或某些暂态响应里，它告诉你系统不是一直在稳态振荡，而是在逐渐耗散能量。

方波和矩形波在数字电路里极常见。方波意味着高低电平时间基本相等，矩形波则是高低电平持续时间不等。对于数字系统来说，方波和矩形波远不只是“0 和 1”这么简单。它们的边沿速度、过冲、下冲、占空比、振铃和抖动，都会直接影响时序和可靠性。

锯齿波和三角波通常来自线性斜坡过程，例如模拟扫描、某些控制环路或函数发生器。阶跃波则表示电压从一个状态突然跳到另一个状态，比如开关动作。脉冲波表示一次短暂的高低电平变化，脉冲序列则是连续的一组脉冲。对于复位、门控、触发和数字通信来说，脉冲类波形非常关键。

还有一类叫复杂波形。它们往往混合了多种成分，比如高频包络套在低频变化之上，或者一个视频、通信、调制信号中同时包含幅度和定时信息。这类信号之所以难看，不是因为它们“奇怪”，而是因为你必须同时看见局部高频细节和整体低频结构。示波器的带宽、采样、记录长度和显示能力，在这种场景下会一起暴露出来。

3. 用示波器到底能量什么#

很多人以为示波器就是量频率和峰峰值，其实远不止这些。只要一个波形稳定地显示出来，你就可以从中读取很多信息：时间、频率、周期、幅值、峰峰值、直流偏置、噪声、相位差、脉冲宽度、上升时间、下降时间、占空比、过冲、振铃、延时关系，等等。

其中最基础的其实只有两类：电压测量和时间测量。其他大多数参数，最终都可以还原成这两类的组合。频率来自周期的倒数，相移来自两个波形之间的时间差，占空比来自高电平持续时间和总周期之间的比例，功率与电流的进一步计算也往往要先有电压和时间信息。这个观点非常重要，因为它能把示波器的使用从一堆零散名词，重新压缩回少数几个基本能力。

对于周期信号，示波器通常适合量频率、周期、占空比、峰峰值、RMS 和相位。对于单次脉冲，则更关注脉冲宽度、上升时间、下降时间、过冲、建立和保持关系。对于复杂波形，还会关心波形中不同部分之间的先后关系，以及某些异常是否与某个时刻、某个事件有关。

现代数字示波器通常都带自动测量功能。你按下 Measure，它可以直接读出频率、周期、峰峰值、平均值、均方值、占空比等参数。这个功能很方便，但一定要明白：自动测量不是“凭空生成答案”，它只是替你读取屏幕上的波形。只要波形不稳定、触发不对、量程太差或者采样不够，自动测量就可能一本正经地给出错误数字。所以会手工测量，依然是很重要的基本功。

4. 示波器有哪些类型，为什么教材总在区分模拟和数字#

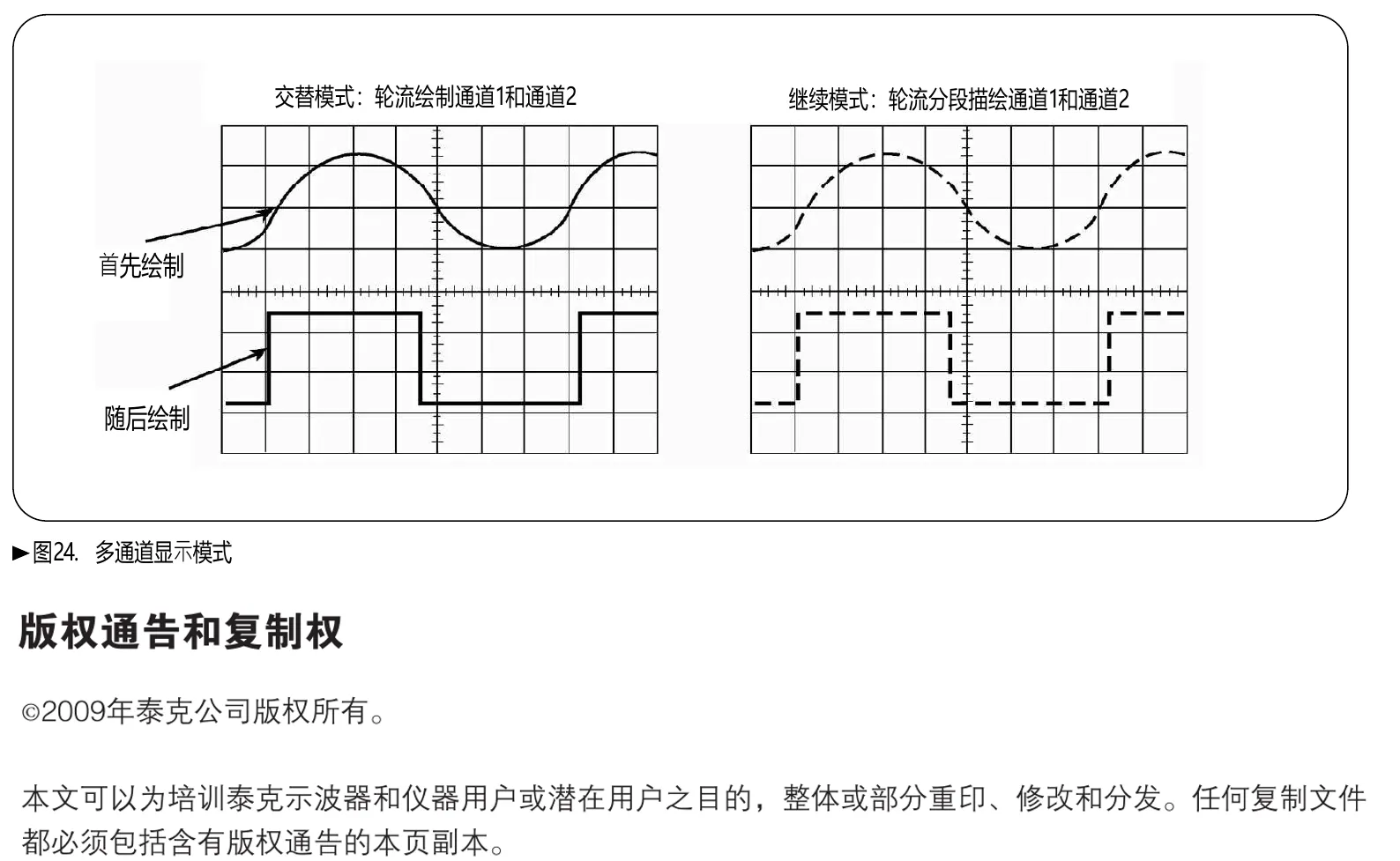

传统上，示波器可以分成模拟示波器和数字示波器。模拟示波器直接让输入信号控制电子束的偏转，电子束在 CRT 屏幕上从左向右扫过，形成连续轨迹。它的优点是显示方式非常直观，亮度信息天然保留得很好，重复信号的细微动态差异很容易通过亮度看出来。缺点是存储能力有限，对低频和超高频都各有局限，后续分析和保存也不方便。

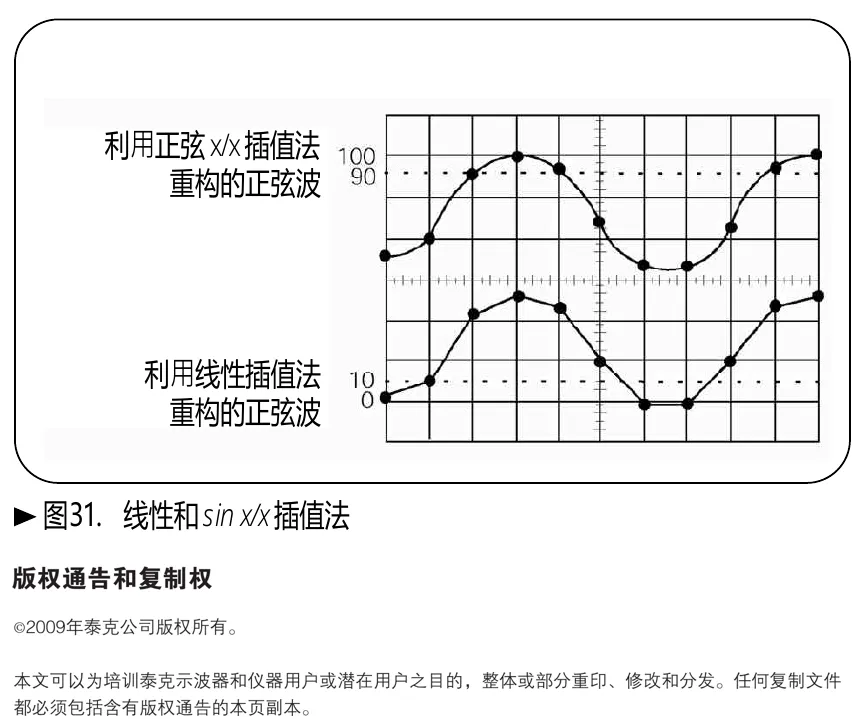

数字示波器则先通过 ADC 把输入信号变成采样点，再把这些采样点存储、处理、重构，最后显示到屏幕上。数字示波器的优点是能存储波形、做自动测量、做数学运算、抓单次事件、导出数据、做协议触发和高级分析。它最大的特征，不是“更先进”这四个字，而是它展示的是一份经过采样和重构后的结果，而不是输入信号的连续原样。

数字示波器内部又可以分成几类。最常见的是 DSO，也就是数字存储示波器。它适合抓单次事件、低重复率事件和多通道并行观察，是现在最常见的通用类型。另一类是 DPO，也就是数字荧光示波器，它在显示结构上更强调不同波形出现频度的可视化，能更直观地表现动态变化和低频度事件。再往上还有采样示波器，它通过等效时间采样来实现极高带宽，适合重复高速信号，但不适合一般板级调试。

理解这些类型的区别，不是为了背产品分类，而是为了明白：不同示波器擅长处理的对象不同。通用板级调试最常见的是 DSO 或 DPO；如果你在看重复的超高速信号，采样示波器才有意义。很多初学者只看“带宽多少 MHz、采样率多少 GSa/s”，却忽略了机型本身的体系结构，这是不够的。

5. 前面板为什么要按系统来理解#

1
+------------------------------------------------------+
2
|                     示波器前面板                     |
3
+------------------------------------------------------+
4
| 屏幕                                                 |
5
|                                                      |
6
|  [波形显示区]                                        |
7
|                                                      |
8
+-------------------+----------------+-----------------+
9
| 垂直区            | 水平区         | 触发区          |
10
| CH1 CH2           | Time/Div       | Trigger Level   |
11
| V/Div             | Position       | Source          |
12
| Position          | Zoom           | Mode/Slope      |
13
| Coupling          | Record Length  | Holdoff         |
14
+-------------------+----------------+-----------------+
15
| Auto  Run/Stop  Single  Measure  Cursor  Default     |
16
+------------------------------------------------------+

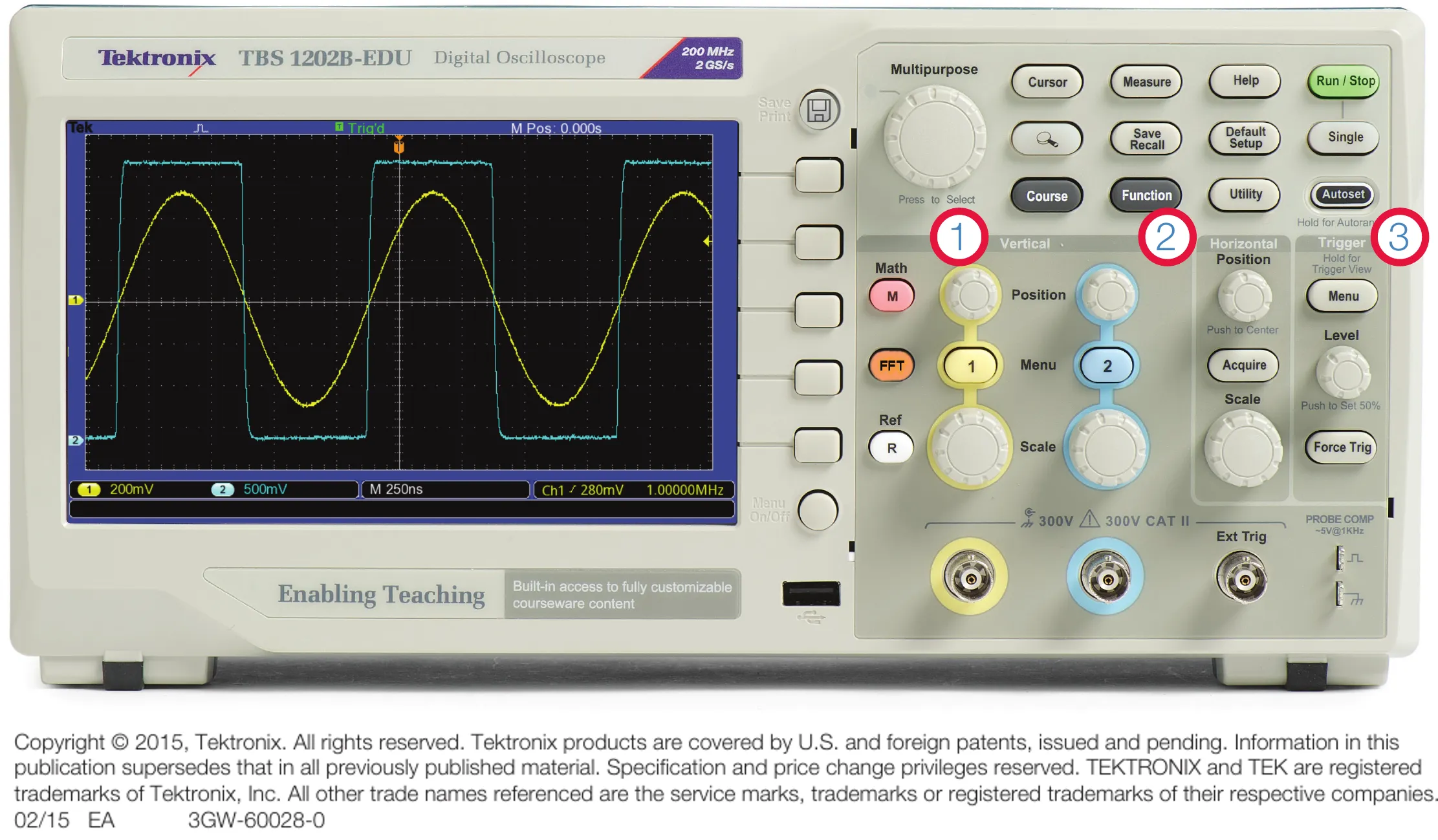

绝大多数示波器前面板都可以按照系统来理解，而不是按按钮数量来理解。最经典的分法是三大区：垂直区、水平区和触发区。再往上归纳，则是四大系统：垂直系统、水平系统、触发系统和显示系统。

垂直区主要负责通道相关的事情，比如哪一路通道打开、每格多少伏、通道在屏幕上上下位置在哪里、输入耦合是 AC 还是 DC、是否打开带宽限制。水平区负责时间相关的设置，比如 Time/div、水平位置、放大缩小、延迟时基、记录长度和缩放窗口。触发区则负责画面能否稳定，包含触发源、触发电平、触发斜率、触发模式以及各种高级触发条件。显示系统负责把波形画出来，并结合光标、菜单、测量结果等给你一个可操作的界面。

如果你第一次摸一台陌生示波器，最实用的做法不是乱按，而是先把这三块区域认清楚。波形太矮或太高，是垂直区的问题；一屏时间太长或太短，是水平区的问题；波形飘得厉害，是触发区的问题。只要这个系统观念建立起来，你后面遇到问题时就不会在整台机器上瞎转旋钮。

另外，很多示波器前面板上还有 Auto、Autoset、Run/Stop、Single、Measure、Cursor、Default 这一类辅助按键。Auto 适合快速把常规波形调到能看见的状态，Run/Stop 控制是否持续采集，Single 适合抓单次事件，Measure 进入自动测量，Cursor 用于手工测量，Default 或恢复默认功能则适合把混乱设置拉回标准起点。这些按钮不是系统本身，但在实际使用里非常重要。

如果把“前面板”讲得更细一点，一台通用数字示波器通常可以分成下面几块。第一块是输入区，也就是 CH1、CH2、CH3、CH4 这些 BNC 口。第二块是每个通道对应的垂直控制区，一般有一个比较大的 V/div 旋钮和一个位置旋钮。第三块是水平区，通常有 Time/div 旋钮和水平位置旋钮。第四块是触发区，一般会有 Trigger Level 旋钮、触发菜单键、触发强制键和触发模式相关按键。第五块是运行与获取区，常见按钮是 Run/Stop、Single、Auto。第六块是分析与菜单区，常见按钮是 Measure、Cursor、Acquire、Math、Utility、Save/Recall、Default Setup。

不同厂家和型号在排布上会有差异，但逻辑通常接近。你看到一个大旋钮，不要先记它在第几排第几个，而是先问自己：它是在控制电压幅度、时间范围，还是触发点。只要这个逻辑分清楚，换机器时学习成本会下降很多。

1
典型通道菜单:
2

3
[CH1]
4
 Probe:     10X
5
 Coupling:  DC
6
 BW Limit:  Off / 20MHz
7
 Invert:    Off
8
 Label:     CH1
9
 Input:     1MΩ

1
典型水平菜单:
2

3
[Horizontal]
4
 Time/Div:      1us/div
5
 Sample Rate:   1GSa/s
6
 Record Length: 10Mpts
7
 Zoom:          Off
8
 Delay:         Off

1
典型分析菜单:
2

3
[Acquire]
4
 Mode:       Sample / Peak Detect / Average / Hi-Res
5
 Count:      16
6

7
[Measure]
8
 Freq        Vpp        Period
9
 Rise Time   Duty       RMS
10

11
[Cursor]
12
 Type:       Voltage / Time / Track
13
 Source:     CH1

1
第一次开机按键顺序:
2

3
1. Power
4
2. Default / Preset
5
3. CH1
6
4. Probe = 10X
7
5. Coupling = DC
8
6. 接校准方波口
9
7. Auto
10
8. 查看 V/div 和 Time/div
11
9. 调探头补偿
12
10. Measure
13
11. Cursor
14
12. Run/Stop
15
13. Single

6. 探头、BNC、地夹，为什么它们经常比主机更关键#

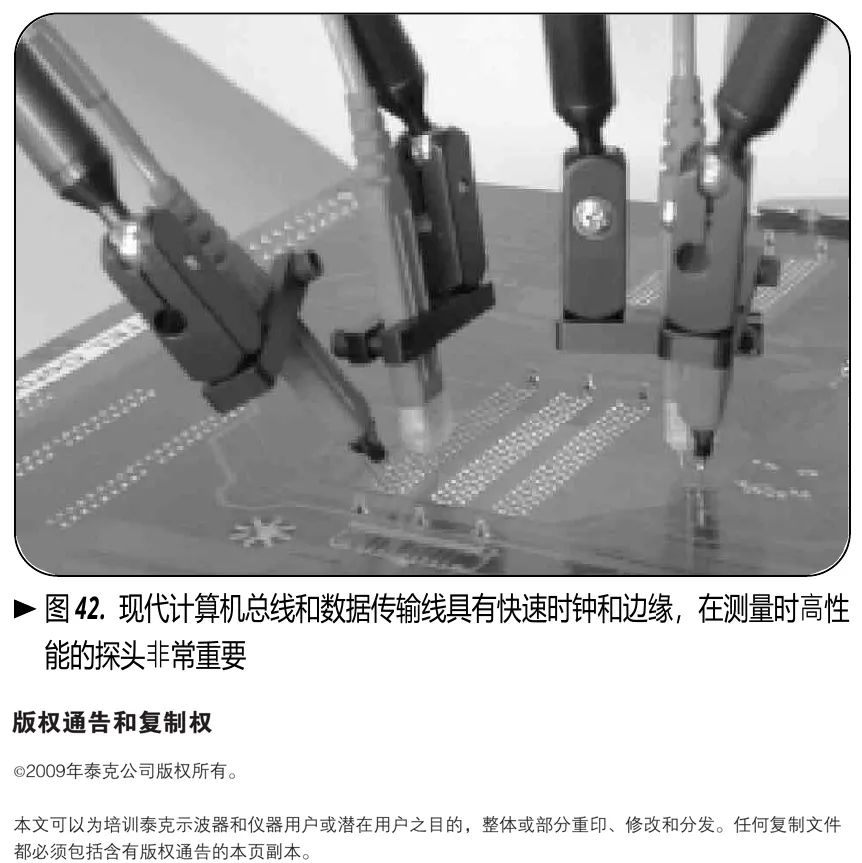

主机上的通道输入一般是 BNC 接口，探头插在这里。对新手来说，最危险的误区之一就是把探头当成一根“有尖头的线”。实际上，探头不是透明导线，而是测量系统的一部分。它内部自带分压网络和补偿网络，外部又带着地回路，所以探头会真实地影响被测电路。

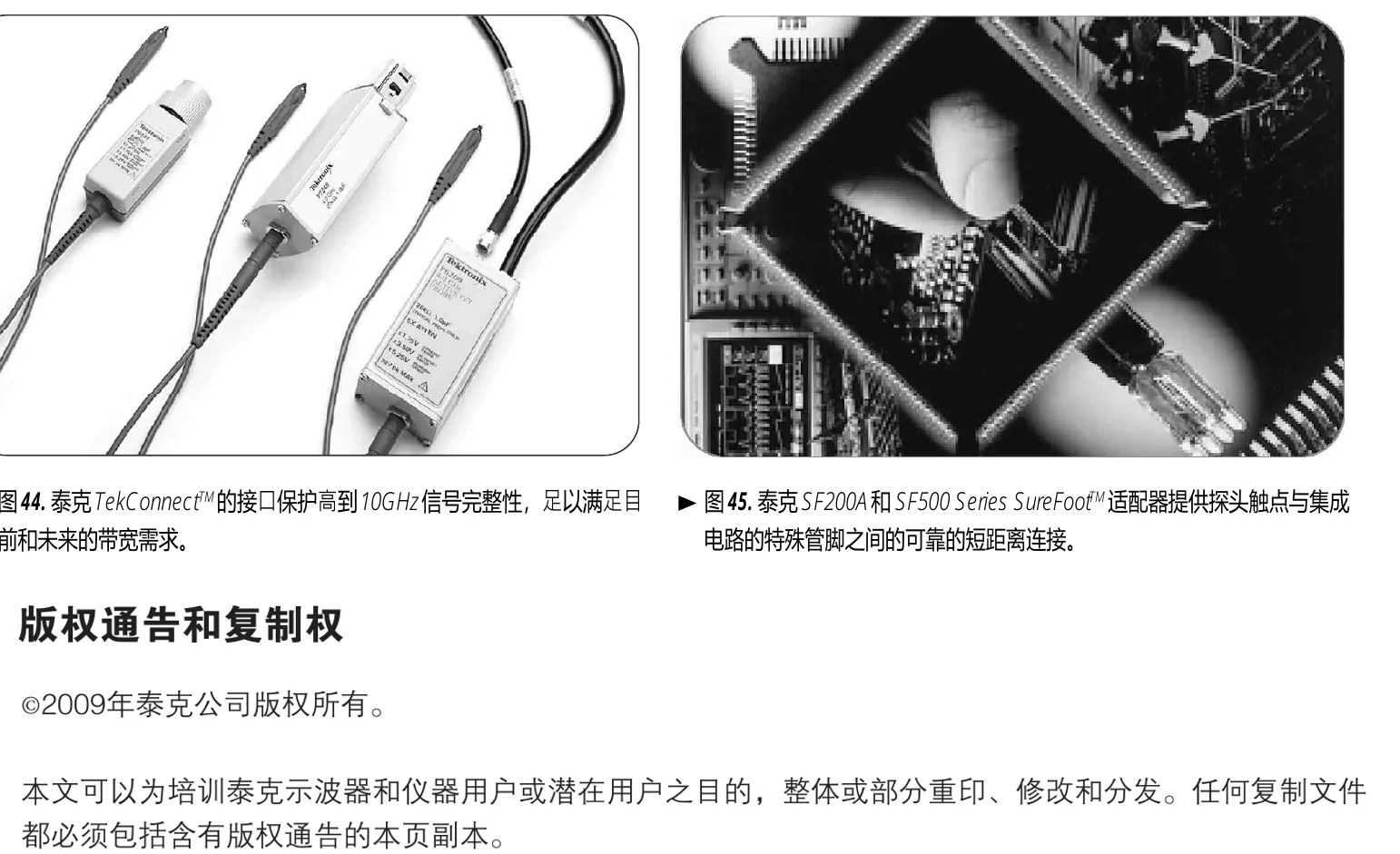

一支典型的无源探头通常包括探头尖端、地夹、短地弹簧、倍率拨档、补偿调节孔等部分。探头尖端接被测节点，地夹接参考地。示波器真正测到的是“尖端相对于地夹”的电压，而不是“尖端对世界”的绝对电压。只要地夹参考点选错，后面一切显示都不成立。

说明书里把探头和示波器对被测电路的影响称为加载。这个词很重要。加载可以分成三类：电阻性加载、电容性加载和寄生电感效应。电阻性加载会影响高阻源的幅值，电容性加载会拖慢边沿、降低有效带宽，寄生电感主要来自地线回路，会在快速边沿和大电流变化时制造振铃和尖峰。

这就是为什么探头和地线总能把人带沟里。你明明测的是一个电源输出，结果看到一堆吓人的高频毛刺，换个短地弹簧突然就少了很多；你明明测的是时钟，边沿看起来很肉，结果一换探头、一做补偿，波形又利落了。很多时候不是板子自己变了，而是你终于没那么严重地干扰它了。

7. 1X、10X 和探头补偿#

1
欠补偿:      正确补偿:      过补偿:
2

3
   /--          |--|           /\__
4
  /             |  |          /    \
5
_/              |  |         /      \_

1X 和 10X 的区别，绝不只是“数值差十倍”这么简单。对工程使用来说，更重要的是它们对被测电路的负载不同。1X 探头通常输入电容更大，对高频节点的拖累更重；10X 探头虽然在进入示波器之前就把信号幅值衰减了十倍，但它一般更适合通用调试，尤其是数字边沿、PWM、时钟和开关电源节点，因为它对被测点的扰动更小，带宽通常也更高。

但使用 10X 时有一个特别常见的错误：探头物理拨档在 10X，而示波器通道菜单却还停在 1X，或者反过来。这样一来，电压读数会直接错十倍，而且因为波形形状看上去还是“正常”的，所以非常容易误导判断。这类错误在现场并不少见。

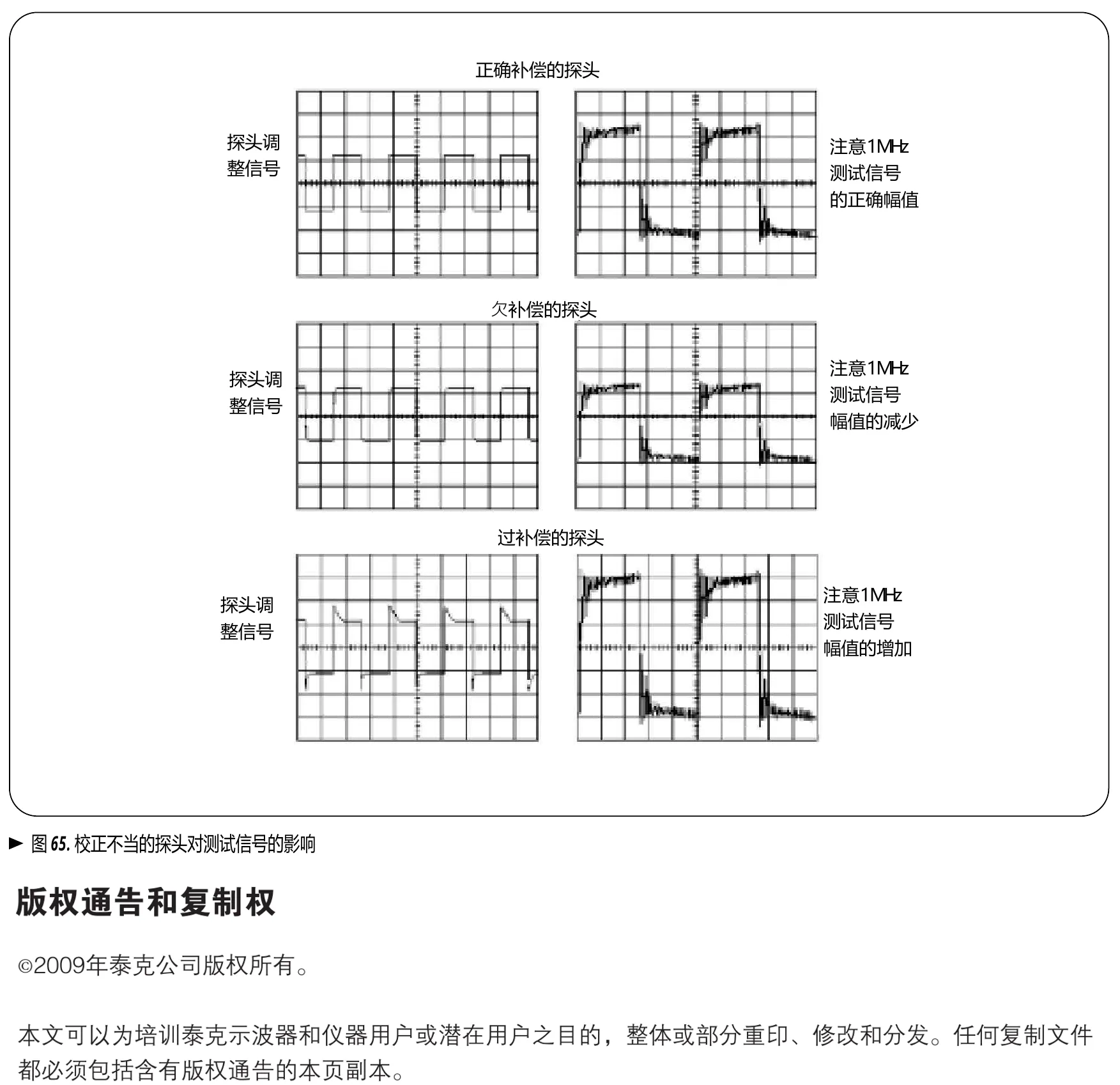

探头补偿则是另一个必须养成习惯的动作。无源衰减探头在使用前要根据具体示波器通道做补偿，使探头和该通道输入的电气特性平衡。补偿不对时，方波边沿就会失真。欠补偿时，边沿发圆，顶部缓慢抬升；过补偿时，前沿突出，顶部开始处冒尖。只有补偿正确时，方波的角看起来才比较自然。

标准做法是把探头接到某个垂直通道，尖端接校准方波输出，地夹接地，然后调补偿电容，直到方波显示正常。说明书强调应该养成每次开机都确认补偿的习惯，这一点非常合理。尤其在你换了探头、换了通道、换了附属尖端以后，补偿状态未必还能沿用。

8. 垂直系统：V/div、位置、耦合、带宽限制#

垂直系统负责电压相关的显示方式。它最核心的两个概念是位置和 V/div。位置控制决定波形在屏幕上上下放在哪里，V/div 决定每一个垂直格代表多少伏。假设一格是 5V，屏幕垂直方向八格，那么整屏上下大约就是 40V 的显示范围。这个量纲关系非常基础，但它决定了后面所有手工读数和自动测量的前提。

做电压测量时，一个非常实用的原则是让待测波形尽量占据屏幕较大的垂直范围。波形太小，读数精度差；波形太大，容易削顶。说明书里明确提到，让波形覆盖更大的屏幕区域，会提高电压测量精度。这个原则也适用于时间测量和自动测量。

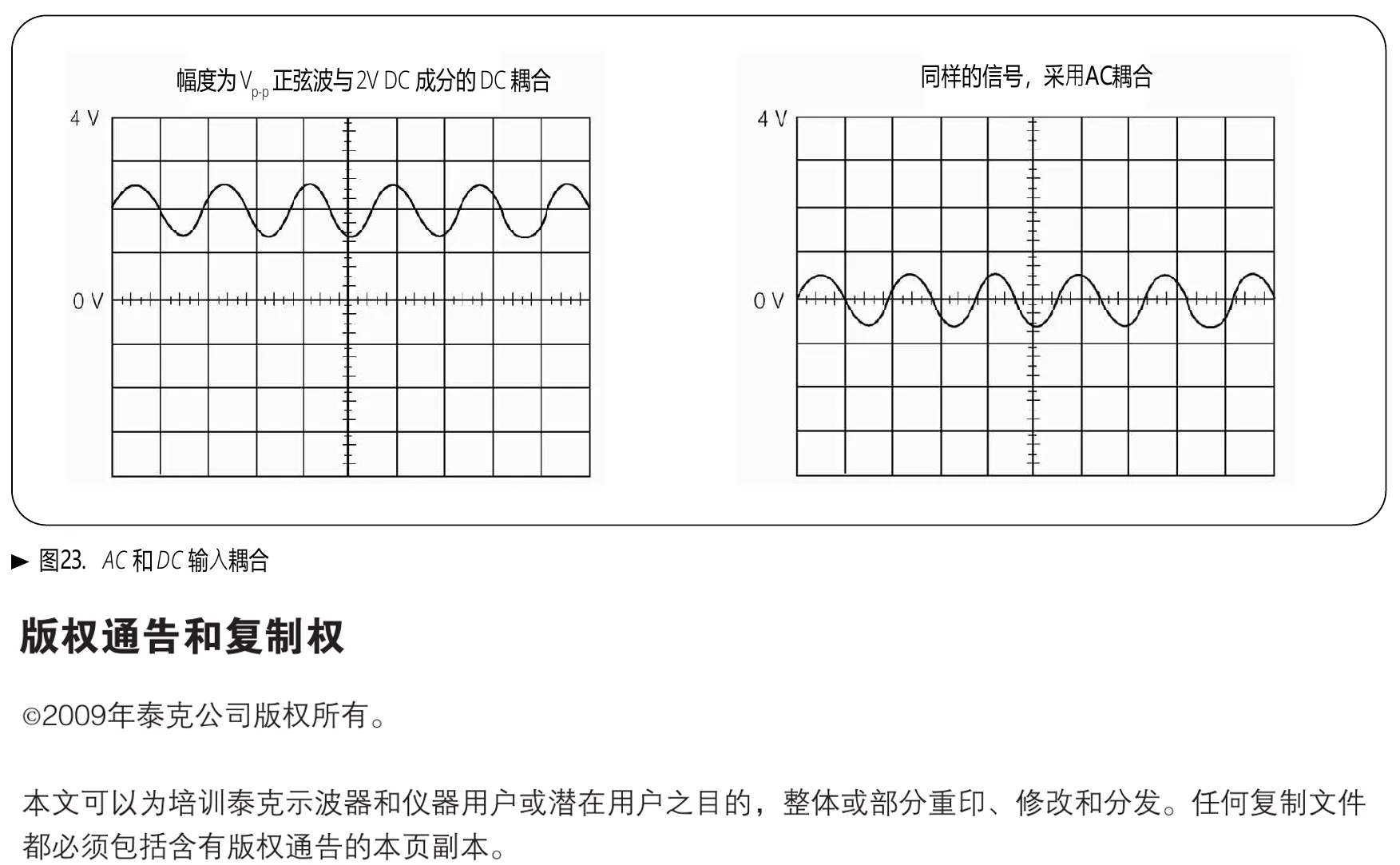

输入耦合是垂直系统里另一个必须弄清楚的概念。DC 耦合会把信号的直流和交流部分都保留下来，因此最适合看完整波形。AC 耦合会把直流成分滤掉，只留下变化部分，因此适合在大直流背景下观察小交流变化，比如电源纹波。但 AC 耦合不是“更准”，它只是把直流挡掉了。慢变化、启动过程、基线漂移都会因此被改写。

1
同一个“直流 + 小交流纹波”信号:
2

3
DC 耦合:
4

5
  5V ─────────────────────────────────
6
        ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~
7

8
AC 耦合:
9

10
  0V ───~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~──────
11

12
GND:
13

14
  0V ─────────────────────────────────

GND 耦合则是把输入信号和垂直系统断开，只显示零电压参考位置。很多人忽略它，但它很适合用来确认零伏位置。尤其是当你切换 AC/DC 耦合，或者想手工量一个波形相对零位的高度时，GND 很有帮助。

垂直系统里还常见输入端接选项，比如 1MΩ 和 50Ω。普通探头测量默认一般是 1MΩ 输入；50Ω 更多用于高速同轴直连。不要在不清楚场景的情况下随便切 50Ω，否则输入幅值和加载条件都会变化。

带宽限制也是垂直系统的一部分。它的作用是主动压掉高频成分，让显示更干净，常见选项如 20MHz、250MHz 或全带宽。它能降低噪声，但也会一起削掉真实的高频细节。所以它是筛选工具，不是增强工具。

9. 水平系统：时间基、采样率、记录长度和捕获模式#

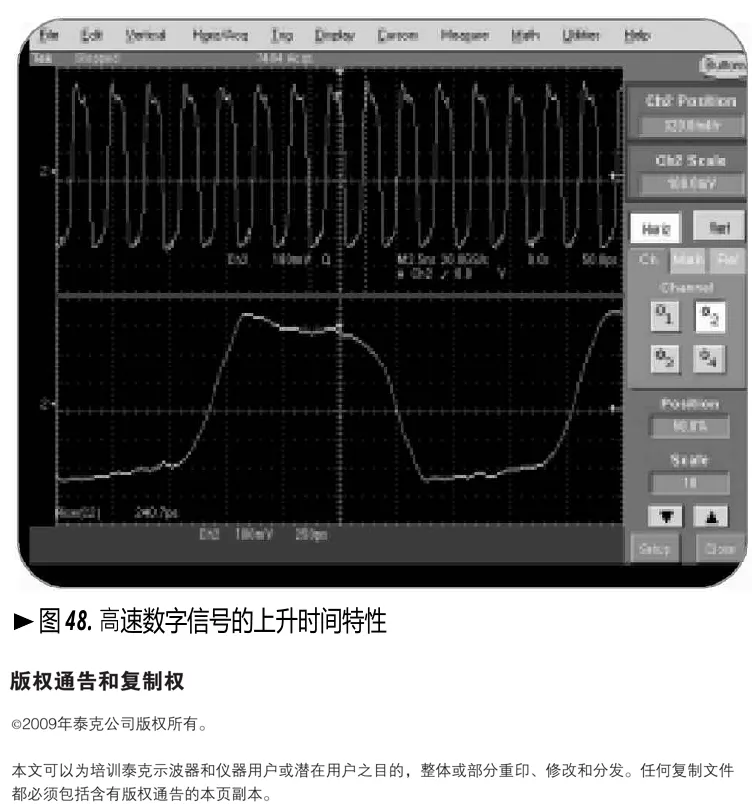

水平系统负责时间轴。最直观的控制就是 Time/div，也就是每一格代表多少时间。把它调慢，你会看到更长时间内的整体过程；把它调快，你会放大局部细节。很多人一上来就把时间基调得很快，但更合理的顺序通常是先看全局，再看局部。先知道这个信号有没有周期、整个过程有多长、有没有异常事件，再决定要不要往纳秒级缩进去。

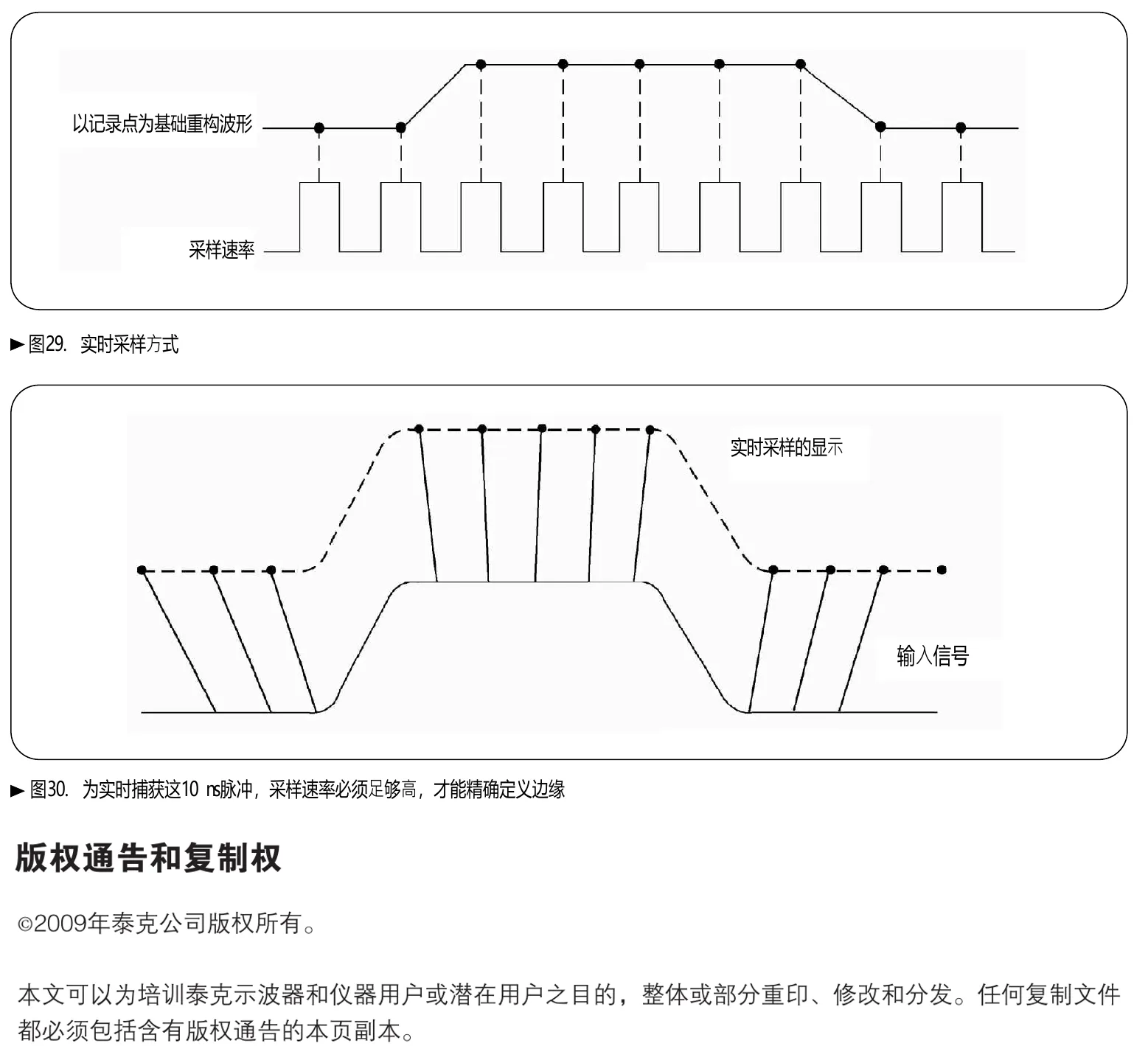

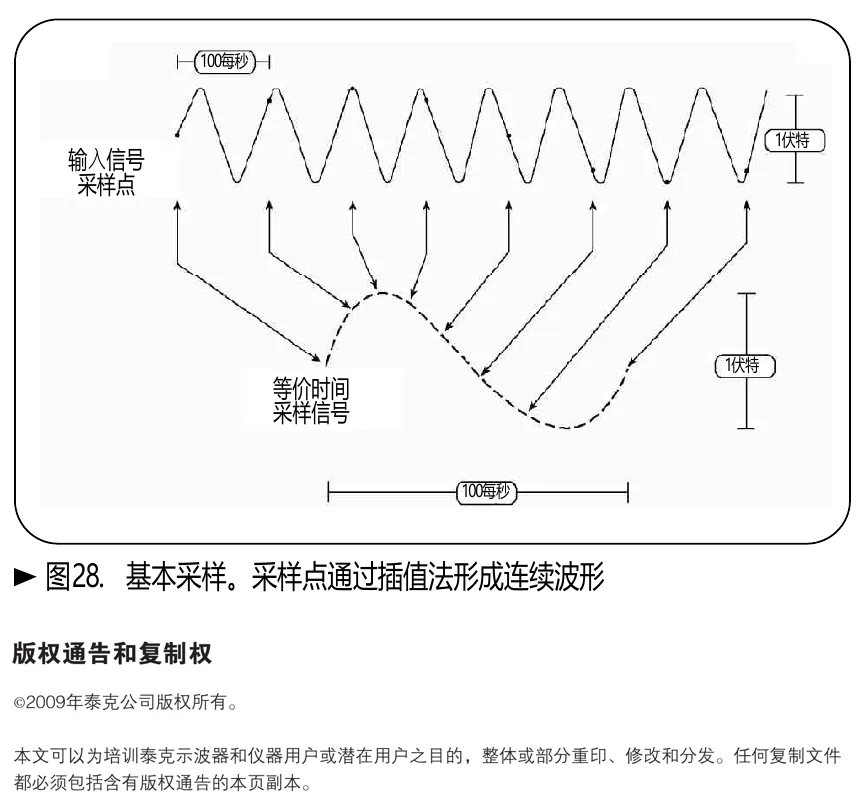

对于数字示波器，水平系统还包含采样率和记录长度。采样率决定每秒能采多少个点，记录长度决定一次能存多少点。如果时基放慢而采样率也随之下降，你就很可能在长时间窗口里漏掉窄脉冲。说明书里给了非常典型的例子：慢时基下，如果采样模式不对或采样率不够，一些很小的瞬态会直接消失在两个采样点之间。

1
采样率不足:
2

3
真实波形:   ____|‾|________|‾|____
4
采样点:       •      •      •
5
重构显示:   ______________________
6

7
采样率足够:
8

9
真实波形:   ____|‾|________|‾|____
10
采样点:     • • • • • • • • • • •
11
重构显示:   ____|‾|________|‾|____

捕获模式也是数字示波器的重要部分。普通采样模式最简单，每个波形间隔里只保留常规采样点。峰值检测模式会在同一波形间隔里找最小值和最大值，因此特别适合抓窄脉冲和偶发毛刺。平均模式适合重复信号，可以降低随机噪声。高分辨率模式则通过一个时间间隔里对多个样点求平均，提高低速显示分辨率，但不适合看瞬态尖峰。

此外还有记录缩放、延迟时基、XY 模式等功能。延迟时基适合在大时间窗中选定一小段区域进一步放大；XY 模式则不是以时间作为横轴，而是用另一个信号作为横轴，这在相位测量和李萨如图形分析里很有用。

10. 触发系统：为什么没有触发，示波器就只是“在扫”#

触发是示波器最关键也最常被误解的功能之一。没有触发时，示波器只是不断从左到右扫。只有在触发系统确定了“什么事件值得作为起点”以后，重复波形才能稳定显示，单次事件才能被可靠抓住。

最基础的触发方式是边沿触发。它的逻辑很简单：当某个通道的波形经过设定电平，并且方向符合上升沿或下降沿要求时，示波器就触发。对绝大多数初学场景，边沿触发已经够用很长时间了。时钟、PWM、UART、GPIO、普通模拟信号，都可以从边沿触发开始。

触发里最基本的三个参数是触发源、触发电平和触发斜率。触发源决定你参考哪一路通道，触发电平决定在边沿的哪一个电压位置触发，触发斜率决定是在上升沿触发还是下降沿触发。波形一直飘时，不要先怀疑板子，而是先检查这三件事。

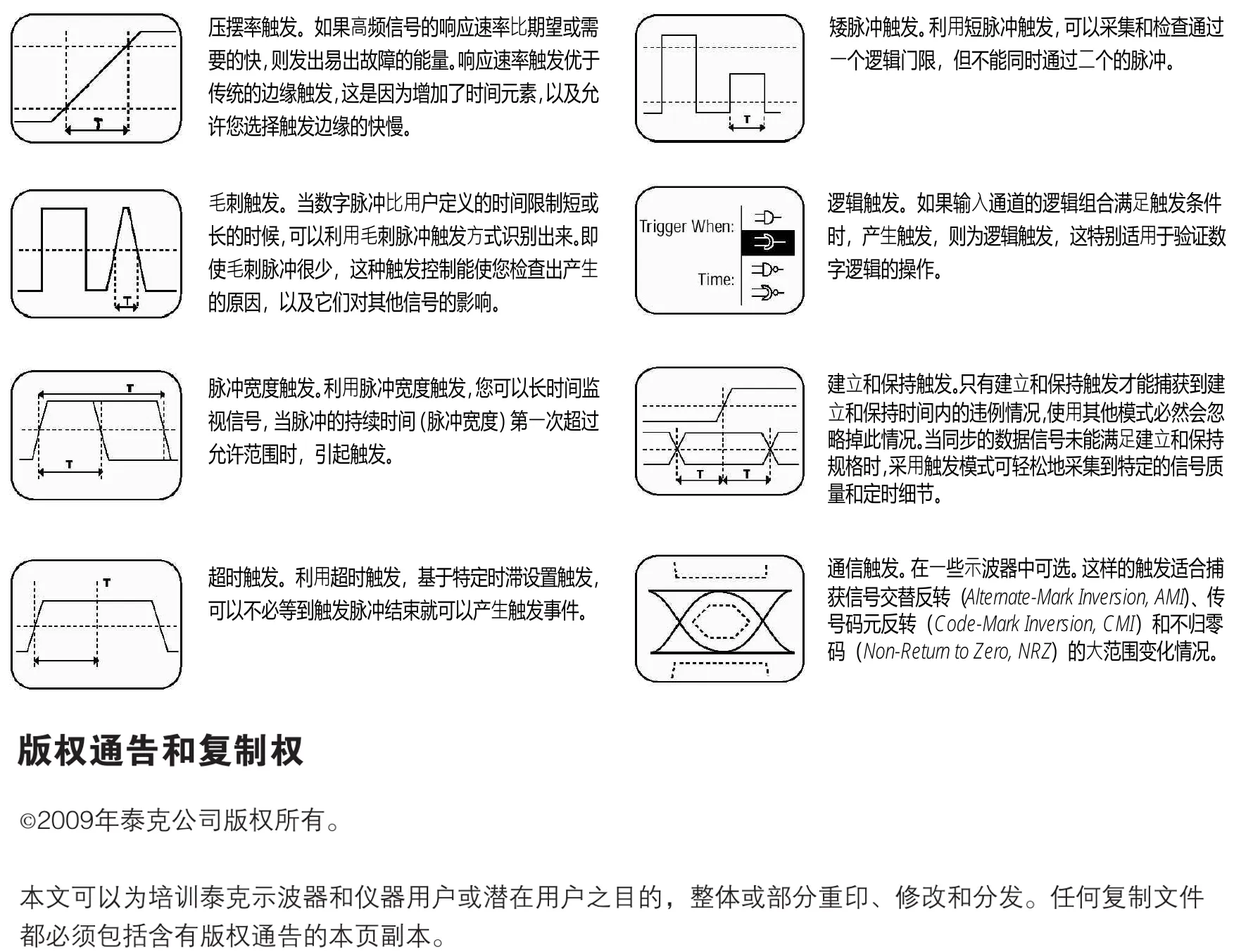

数字示波器还支持很多高级触发。说明书里列出的典型类型包括：脉冲宽度触发、毛刺触发、压摆率触发、矮脉冲触发、逻辑触发、建立保持触发、超时触发以及通信触发。它们的意义不是“功能更多”，而是在异常事件筛选上更精确。比如某个复位信号偶发被拉低 30ns，普通边沿触发抓不到规律，脉宽触发就很有用；某个同步接口出现建立保持违例，建立保持触发就比看普通波形有效得多。

数字示波器还有一个模拟示波器基本不具备的重要能力，叫预触发视图。也就是它可以保存触发点之前的一段数据。这一点对故障定位非常有价值，因为很多故障真正的原因发生在异常结果之前。如果你只能看到故障本身，而看不到故障前几毫秒内发生了什么，就很容易只看到结果看不到原因。

1
无预触发:
2

3
| 触发点 |------故障后数据------|
4

5
有预触发:
6

7
|---故障前数据---|触发点|------故障后数据------|

11. 第一次上手示波器时，按什么顺序做最稳#

说明书给了一套非常典型的标准初始化流程，这比很多网上“按一下 Auto 就好了”的教程靠谱得多。第一次上手一台陌生示波器，或者你不确定当前设置是否混乱时，可以先让它回到标准位置。

一个稳妥的初始化方法是：只显示通道 1；把垂直 V/div 和位置调到中值；关闭可变增益和各种额外放大；通道耦合设为 DC；触发模式设为 AUTO；触发源设为通道 1；触发延迟尽量减小或关闭；水平时间基和水平位置调到中值；如果仪器有亮度和聚焦调节，就把它调到正常可读状态。

然后把探头拨到 10X，插到 CH1，并在示波器中声明通道倍率也是 10X。接着把探头接到校准方波口，先按一次 Auto。这样做的意义不是偷懒，而是用一个相对标准、稳定的信号，先确认示波器、探头、耦合、触发和显示链路都处在正常状态。

之后再手动调 V/div 和 Time/div，感受波形的高度和时间范围怎么变化。接着再做探头补偿，最后再尝试用自动测量和光标读出校准方波的频率、电压和周期。把这一套走顺了，再去碰真实板子，效率会高很多。

12. 手工测量为什么依然重要#

1
电压测量:
2

3
   ↑
4
   |      ┌───────┐
5
   |      │       │
6
   |______│       │______
7
   |
8
   +------------------------→
9

10
  数垂直跨距 × V/div
11

12
时间测量:
13

14
   ↑
15
   |      ┌───────┐
16
   |      │       │
17
   |______│       │______
18
   |
19
   +------------------------→
20
         <---- Δt ---->
21

22
  数水平跨距 × Time/div

现代数字示波器的自动测量功能很强，但这并不意味着手工测量过时了。说明书里专门回顾了手工测量技术，原因很简单：你必须理解自动测量是怎么来的，才能在它出错时知道哪里不对。

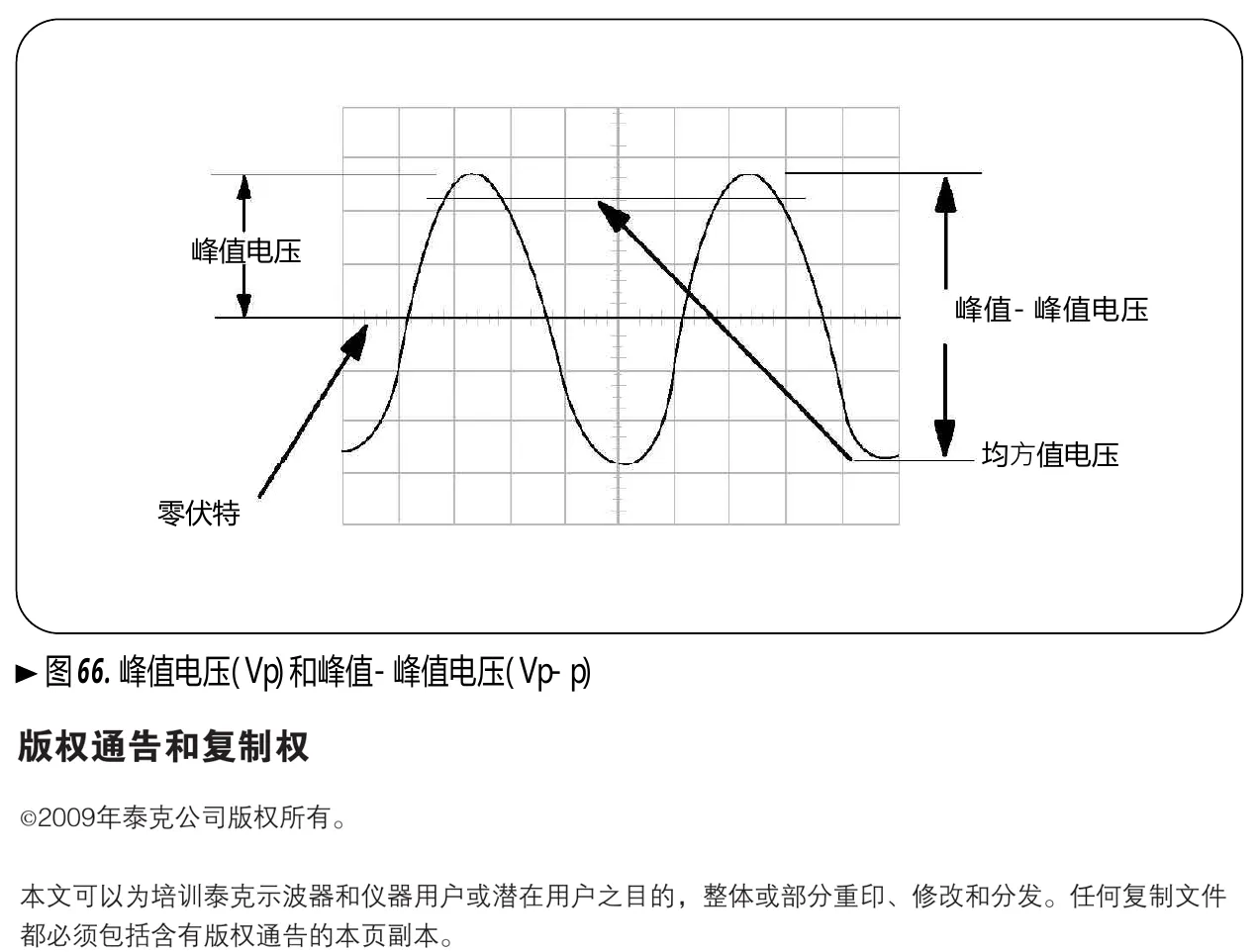

手工电压测量的基本方法，是数波形跨了多少个垂直格，再乘以 V/div。手工时间测量则是数水平方向跨了多少格，再乘以 Time/div。这个方法虽然慢，但它会迫使你理解波形和量纲之间的关系，也会让你自然养成“让待测部分尽量覆盖更多屏幕区域”的习惯。

光标是手工测量的核心工具。两条水平光标可以量电压差，两条垂直光标可以量时间差。它们很适合在自动测量不稳定、边沿不规则、波形局部异常时做人工核对。很多经验丰富的工程师并不是不信自动测量，而是在关键场景下会习惯用光标和刻度再核对一遍。

13. 脉冲宽度、上升时间、频率、相位怎么量#

1
上升时间 tr:
2

3
100% ─────────────────────────
4
 90% ───────────────●
5
                    /
6
                   /
7
 10% ───────●─────
8
            <tr>
9
  0% ─────────────────────────
10

11
脉冲宽度 tw (50%):
12

13
100% ───────┌───────┐─────────
14
            │       │
15
 50% ───────●       ●─────────
16
            < tw >
17
  0% ───────└───────┘─────────

对于周期信号，频率和周期最基本。频率是每秒重复多少次，周期是一轮完整循环持续多久，两者互为倒数。对于稳定正弦波、时钟、PWM，这类参数最容易通过自动测量或光标快速得到。

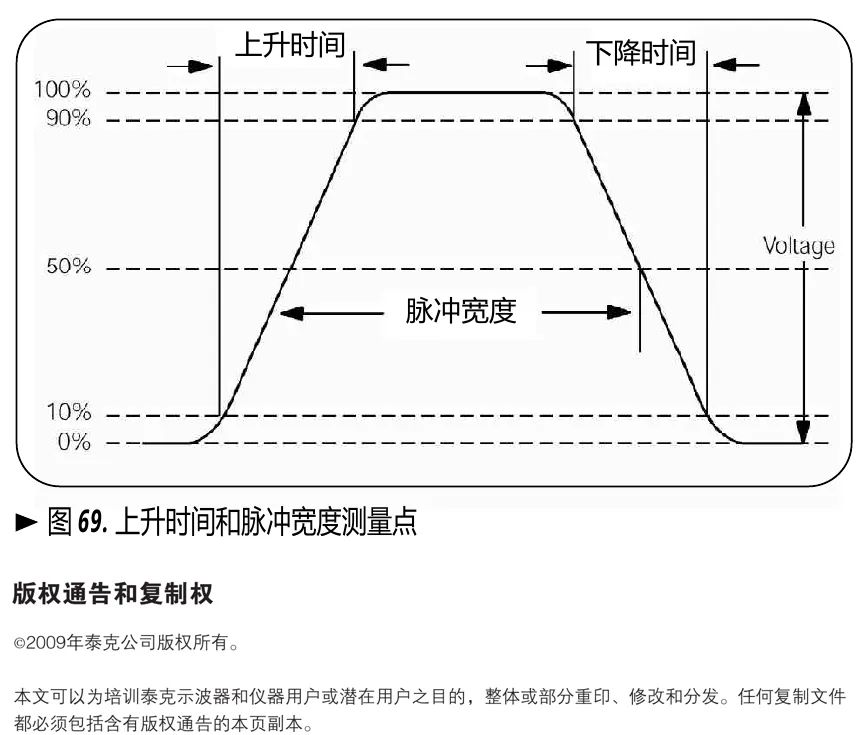

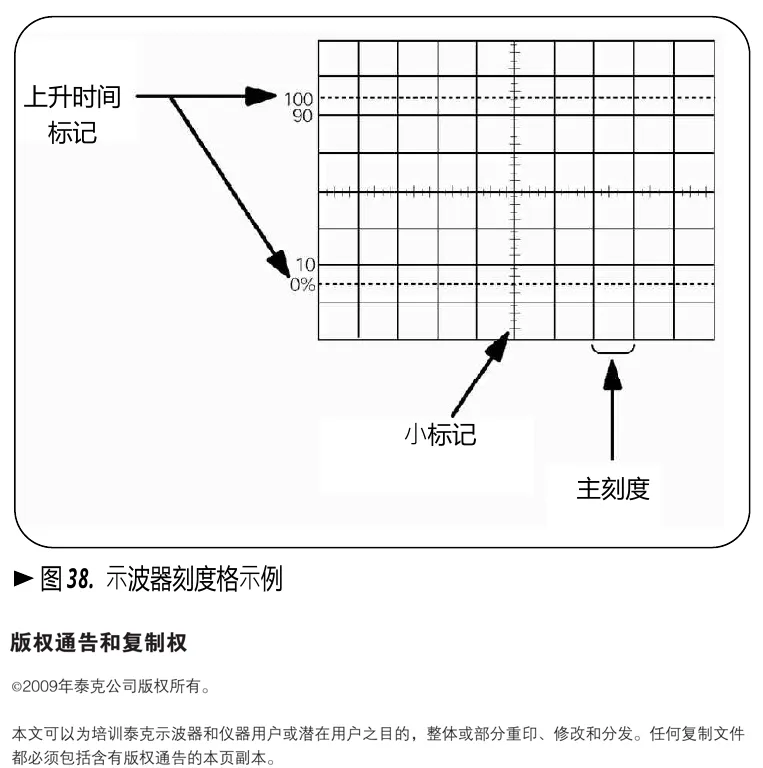

脉冲宽度和上升时间则更讲究定义。说明书采用的是行业通用标准：上升时间按全幅值的 10% 到 90% 之间的时间来量；脉冲宽度按全幅值 50% 处的时间宽度来量。之所以这样定义，是为了避开转角和过冲附近最不稳定的区域，让不同设备、不同场景下的测量更容易统一。

如果你在一个脉冲上随手挑一个位置说“这就是上升时间”，那这个值通常没法和别人讨论。尤其是边沿带过冲、振铃或多次拐点时，更要按标准定义来量。说明书还提醒，脉冲测量往往要求更精细的触发以及更合适的水平放大，否则你根本看不清细节。

相位测量则关注两个相似周期信号之间的时间偏移。它可以通过比较时间差换算，也可以在某些示波器上通过 XY 模式和李萨如图形来辅助判断。对电源同步、时钟关系、模拟相移链路，这类测量会很重要。

14. Math 菜单到底有什么用#

很多人第一次看到 Math 菜单，会下意识觉得这是“高级功能”，离自己还很远。实际上它在日常调试中相当常用，只是前提是你必须知道，Math 结果永远建立在原始波形已经测对的基础上。换句话说，Math 不是拿来替代基础测量的，而是拿来在测对之后看得更深一点。

最常见的 Math 功能之一，是通道相加和相减。比如你想粗略观察两个点之间的电压差，就可能会用 CH1 - CH2。这种办法在低频、低共模、明确安全的场景下可以帮助你快速判断差分量变化，但它绝不能简单替代差分探头。因为两路通道的增益、相位、补偿状态、接地路径只要稍有差异，误差就会直接进入相减结果。

第二类常见功能是 FFT。它把时间域波形转换到频域，让你大概知道“这个波形里主要有哪些频率成分”。例如你在看电源纹波，FFT 可以帮助你判断主峰是否集中在开关频率附近；你在看某个干扰，FFT 也可以帮助你粗略判断它是不是由某个固定频率源引起。但要清楚，示波器上的 FFT 更多是工程辅助分析工具，不是专业频谱仪。

第三类是积分、微分和简单滤波。有些机器把这些功能放在 Math 菜单里，有些放在分析菜单里。它们在某些场景下很有用，比如积分可以观察累计趋势，微分可以放大边沿变化，但同时也非常容易把噪声一起放大，所以一定要在原始波形质量可靠、采样和触发都合理的前提下使用。

1
数学相减示意:
2

3
CH1:   ────────╮      ╭────────
4
               │      │
5
CH2:   ──────╮ │      │ ╭──────
6
             │ │      │ │
7
Math=CH1-CH2:
8
             └─╯      ╰─┘

1
时域:
2
   ~~~~  ~~~~  ~~~~  ~~~~
3

4
FFT 频域:
5
   |        |      |
6
   |        |      |
7
---+--------+------+----------->
8
  f1       f2     f3

1
例子: 看一段器件前后的压降
2

3
Vin o----[ 被测器件 ]----o Vout
4
 |                         |
5
 |<- CH1                  |<- CH2
6
 |
7
 +---- Math = CH1 - CH2 = 器件两端压降

1
Buck 纹波 FFT 的典型思路:
2

3
时域:     ~~~ ~~~ ~~~ ~~~
4

5
频域:
6
幅度
7
 ^
8
 |            |           |
9
 |            |           |
10
 |     |      |      |    |
11
 +-----+------+------+----+----> 频率
12
      500k   1MHz   1.5MHz
13

14
主峰常先看开关基频, 再看谐波和异常高频尖峰

1
差分辅助观察:
2

3
P线:    _/‾\_/‾\_/‾\_
4
N线:    ‾\_/‾\_/‾\_/‾
5

6
Math=P-N:
7
        /‾‾\__/‾‾\__/‾‾\

15. 电源纹波、时钟、启动过程，为什么最能暴露基本功#

学会示波器，不是靠记住菜单，而是靠把几类典型测量练熟。电源纹波、时钟质量和系统启动过程，是最适合拿来练基本功的三类对象。

电源纹波能暴露你对探头接法、地线回路、耦合方式和带宽限制的理解。只要地线太长、测点不对、耦合乱切，你就很容易把测量引入的尖峰当成真实纹波。时钟信号能暴露你对带宽、探头补偿、边沿质量和过冲判断的能力。启动过程最能暴露你对多通道、单次触发和预触发数据的掌握，因为很多系统问题只在上电瞬间出现一次。

1
长地线测纹波:
2

3
探头尖端 o-------------------- 被测点
4
地夹      \___________________ 远处地
5

6
回路面积大 -> 易感应噪声 -> 尖峰夸张
7

8
短地弹簧测纹波:
9

10
探头尖端 o-- 被测点
11
地弹簧   \_ 邻近地
12

13
回路面积小 -> 更接近真实输出

1
触发不稳:
2

3
扫描1:    ____|‾‾‾|____
4
扫描2:  ____|‾‾‾|____
5
扫描3:      ____|‾‾‾|____
6

7
叠加后看起来“漂”
8

9
触发稳定:
10

11
扫描1:    ____|‾‾‾|____
12
扫描2:    ____|‾‾‾|____
13
扫描3:    ____|‾‾‾|____
14

15
叠加后波形固定

如果一个人能把这三类测量做得比较稳，他通常已经不只是“会开机”，而是真的开始理解示波器在系统调试中的作用。

16. 新手最容易形成的坏习惯#

第一个坏习惯，是太相信第一眼波形。示波器屏幕很有迷惑性，一条稳定的线很容易让人下意识地认为“这就是真相”。但探头、地线、耦合、采样率、带宽限制、平均模式、触发方式，都可能在不同程度上改写这条线。

第二个坏习惯，是只会按 Auto。Auto 很有用，它能帮你快速把一个常规波形调到能看的状态。但它不是示波器使用能力本身。只要场景一复杂，比如单次故障、异常窄脉冲、多通道关系、复杂总线，单靠 Auto 很快就会失效。

第三个坏习惯，是只看自动测量数字，不理解手工测量。自动测量确实方便，但不自己数格、不理解 10%-90% 和 50% 这类定义，就很容易在自动算法出错时一起跟着错。

第四个坏习惯，是不把接地当回事。接地既是安全要求，也是测量参考点。地夹乱夹，不只是结果失真，严重时会直接造成短路和设备损坏。

第五个坏习惯，是在高阻节点、晶振节点、补偿节点上随便下普通无源探头。此时你以为自己在“观察”，实际上已经在参与系统并改变它的工作状态。

结语#

如果按教材的角度去看，示波器从来不是一个单纯“把波形显示出来”的机器，而是一整套围绕波形重构建立起来的测量系统。你真正要学会的，不是哪一个按钮在什么菜单，而是理解垂直系统、水平系统、触发系统和探头系统分别在做什么，以及它们如何共同决定最后的结果。

只要把这条主线抓住，很多看起来零散的操作就会自己连起来。为什么先认前面板分区，因为不同系统负责不同问题；为什么先接校准方波，因为先要确认测量链本身正常；为什么要补偿探头，因为探头和示波器必须达到电气平衡；为什么要学会触发，因为没有触发就没有稳定、可比较的显示；为什么不能丢掉手工测量，因为所有自动测量最终都建立在这些基本定义上。

真正把示波器学会以后，你看到的就不只是“一条线”，而是一段过程、一组关系、一次故障背后的时间因果链。这才是示波器在工程里真正的价值。
