卡尔曼滤波：温度读数在抖，怎么滤才靠谱？

给板子接上一颗温度传感器，串口里不断刷出 25.02、24.97、25.05、25.01 ℃。房间里没什么变化，读数却一直跳。加一个滑动平均，显示安静了；拿手指靠近探头，温度开始上升，滤波后的数字又迟迟跟不上。

窗口再缩小一点，跟得快了，噪声又回来了。

这时可以换一种问法：上一秒估计探头是多少度？一秒内温度大概能变多少？新读数和原来的估计差了一截，是温度真的变了，还是测量噪声？

卡尔曼滤波处理的就是这件事。它既保存一个状态估计，也保存这份估计有多不确定。新数据到了，拿两者一起算；没有新数据，就先沿着模型往前推。

下面先用温度读数手算一次更新，再写一个 MCU 上能用的标量滤波器。后半篇换成 IMU：陀螺仪负责跟踪转动，加速度计提供倾角参考，同时估计陀螺仪零偏。文中的四张中文曲线图由仿真生成；MIT 讲义和 ADI 应用笔记的十张配图来自原资料裁切，图下注明了位置。

先说清楚温度例子估计的是什么：这里估计的是探头自身的温度。探头升温需要时间，滤掉电噪声不能顺便消除热惯性。若要估计空气温度，必须另外考虑探头与空气之间的传热，不能把滞后全算到滤波器头上。

1. 应用范围与传感器测量问题#

1.1 先分清：滤波器估计什么#

如果只想让一个变化很慢的温度或电压读数平稳一点，一阶低通通常就够用。卡尔曼滤波值得用的地方，是你还掌握了一些状态变化规律，或者有多个来源各有短处的测量。

温度例子里，状态是探头温度，观测是传感器换算出的温度读数。到了 IMU 例子，状态会变成倾角和陀螺仪零偏；加速度计提供倾角观测，陀螺仪读数则进入预测。

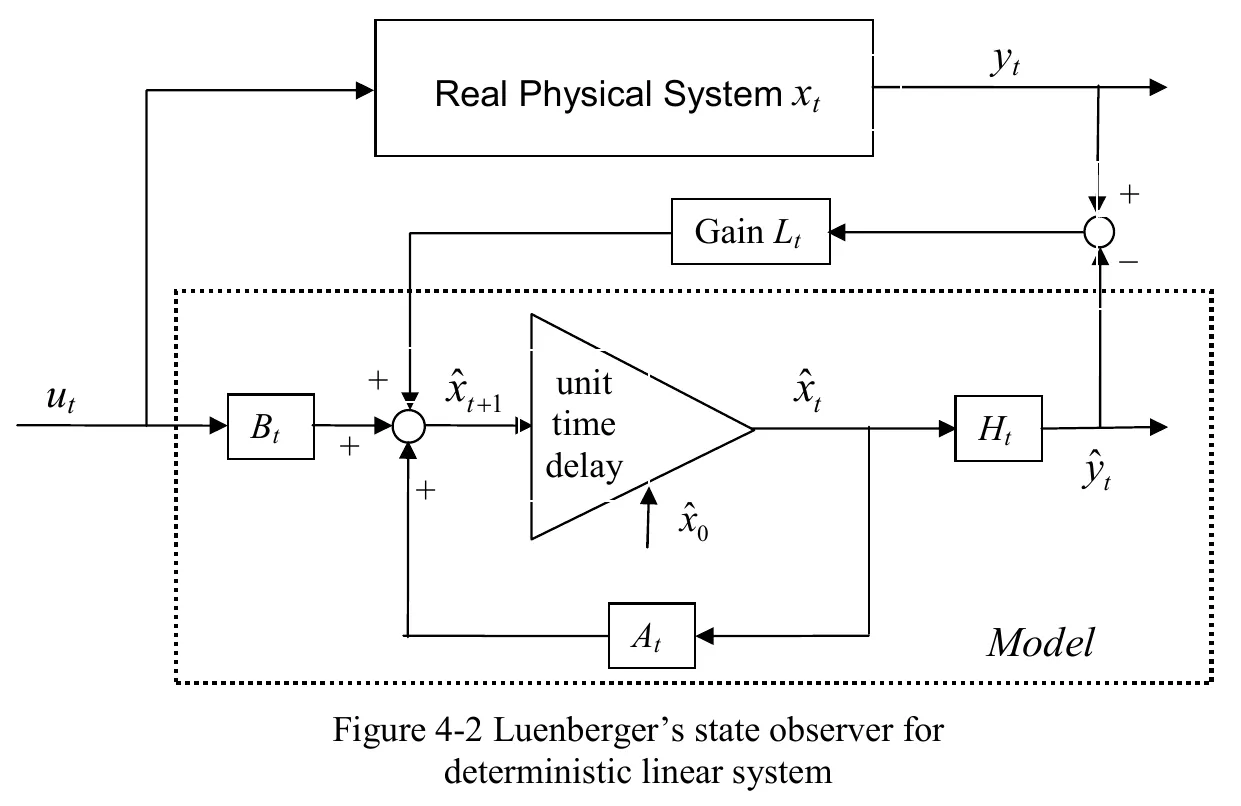

MIT 的讲义先介绍状态观测器。注意下面框图的反馈箭头：实际输出和模型输出的差，送回的是模型。它在修正估计，并没有直接给电机下命令。这和上一篇 PID 里调节被控对象的反馈回路，作用位置不同。[1]

原图裁切：MIT 2.160，Lecture 5，第 2 页，Figure 4-2。原讲义用 A 表示状态转移矩阵，本文后面用 F；两者是同一类量。[1]

带噪声以后，不能每次都把模型硬拉到测量值上。我们需要知道，差异有多大是正常的，哪一边更可能出错。

2. 状态、噪声与协方差基础#

温度读数本身不是“状态”。滤波器要估计的是探头此刻的温度状态；传感器的输出只是带噪声的观测。模型对下一时刻的推断也可能不准。卡尔曼滤波把这两种不确定性都用协方差表示，而不是只对串口数据做平滑。

2.1 先验、观测与误差方差#

后文的 $\hat x^-$ 表示看到本轮传感器读数前的预测， $\hat x^+$ 是用读数校正后的估计； $P$ 是对应估计误差的方差。 $Q$ 表示模型在一个采样间隔内遗漏的变化， $R$ 表示测量噪声。它们都要使用方差，单位是状态单位的平方。

3. 预测与更新：温度读数的手算实例#

假设根据之前的数据，我们预测探头现在是 25 ℃，预测误差的方差是 0.04 ℃²。新读数为 26 ℃，测量噪声方差是 0.01 ℃²。数字故意选得整齐，方便手算；这不是某款传感器的实测指标。

方差不是标准差。这里预测的标准差是 0.2 ℃，测量的标准差是 0.1 ℃。只看这两个数，测量相对更可靠，但预测也不是完全没用。

记预测为 $\hat x^-$ ，预测误差方差为 $P^-$ ，测量为 $z$ ，测量噪声方差为 $R$ 。对于直接测量同一个标量、测量噪声与预测误差不相关的情况，增益是：

K=\frac{P^-}{P^-+R}=\frac{0.04}{0.04+0.01}=0.8

用它修正预测：

\hat x^+=\hat x^-+K(z-\hat x^-) =25+0.8(26-25)=25.8\ {}^\circ\mathrm C

这相当于保留 20% 的预测，再加上 80% 的测量。融合后的方差是：

P^+=(1-K)P^-=0.008\ ({}^\circ\mathrm C)^2

在这组假设下，融合比单独使用任何一方都更确定。这个结果依赖两边误差没有重复计算；如果两个输入其实来自同一个传感器，不能装作它们互不相关，再“融合”出虚假的高精度。

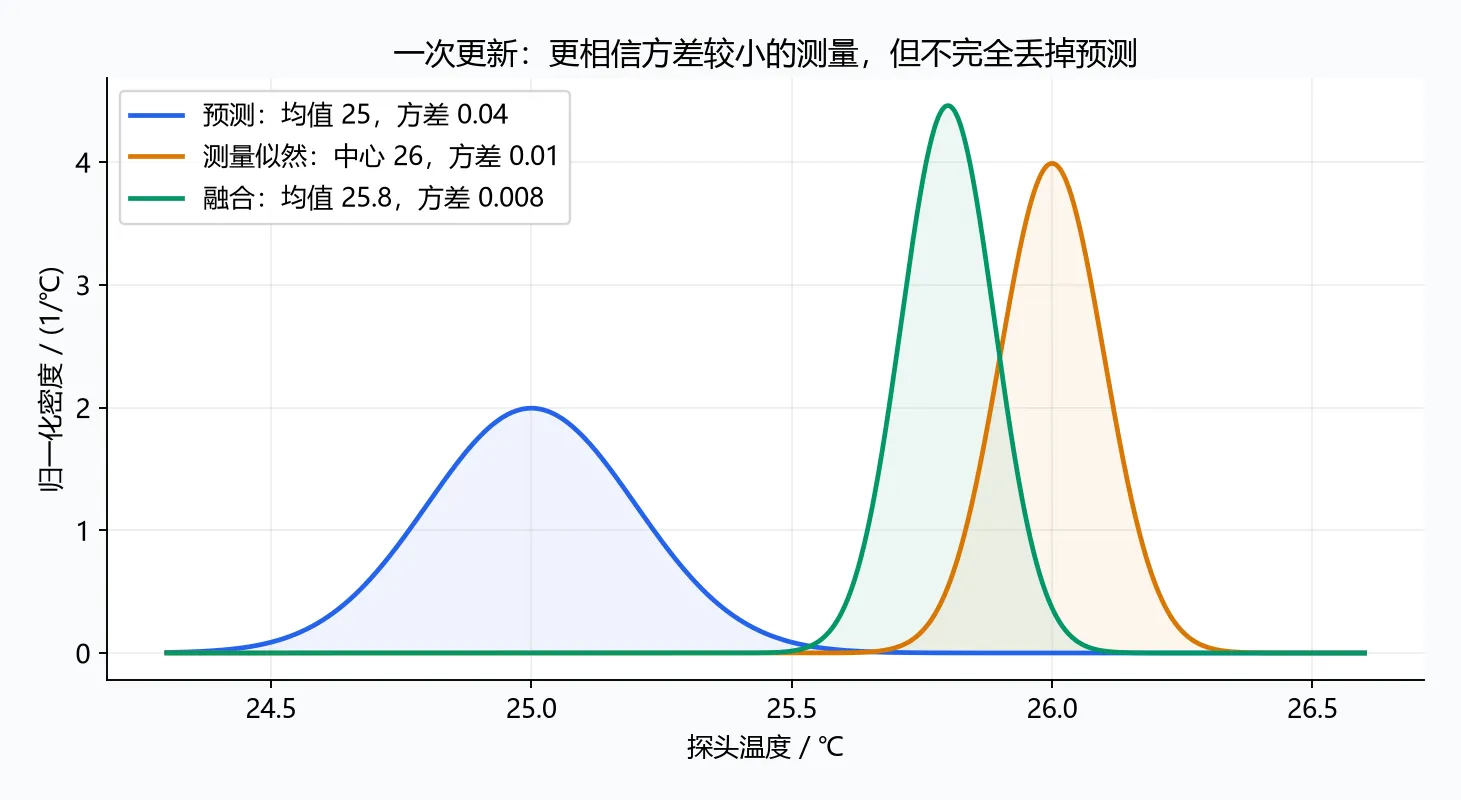

本文仿真。蓝色是预测分布，橙色是把测量似然按温度归一化后的曲线，绿色是后验分布。这里假设误差为高斯分布；并不是先知道了真实温度，再画一条更好看的曲线。手算只演示融合权重，这个偏离预测较大的读数是否应被接受，后面还会讲。

为什么不是两个数直接平均？因为直接平均默认双方误差方差相同。把 $R$ 换成 0.04，增益恰好就是 0.5。

还有个容易混淆的地方： $P$ 是滤波器依据模型和参数维护的误差协方差，不是拿真实温度减出来的实时误差。真实温度往往根本不知道。参数设得过于乐观， $P$ 可以很小，实际误差却很大。

3.1 一直算下去，需要“预测”这一步#

上面的更新只处理了某一时刻。到了下一秒，探头可能又升温了一点，上一刻的估计不再有同样的把握。

先从最简单的标量随机游走模型开始：

x_k=x_{k-1}+w_{k-1},\qquad z_k=x_k+v_k

这里 $x$ 是探头温度， $w$ 表示两次采样间模型没解释的温度变化，方差记为 $Q$ ； $v$ 是测量噪声，方差为 $R$ 。先按零均值、各时刻不相关、两类噪声互不相关来建模。这是一个简化起点，没有描述探头的具体传热过程。[1][3]

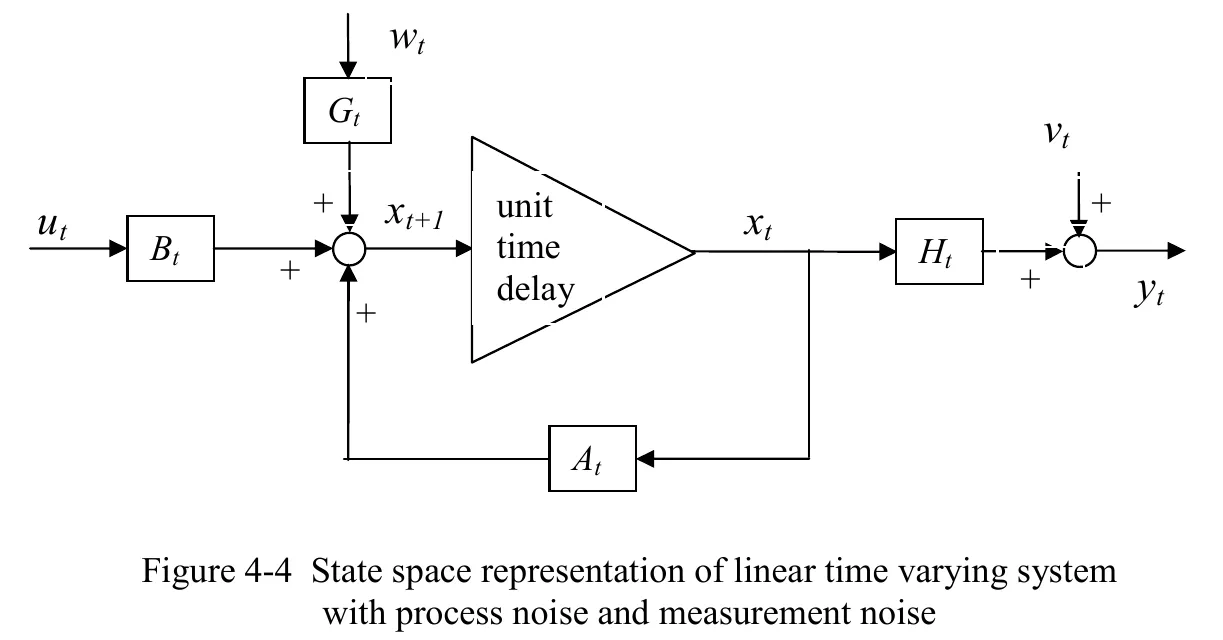

原图裁切：MIT Lecture 5，第 5 页，Figure 4-4。w 进入状态演化，v 加在观测端。这两种误差的入口不同，不应把 Q、R 都解释成“传感器有多抖”。[1]

对于这个随机游走模型，预测很简单：

\hat x_k^-=\hat x_{k-1}^+,\qquad P_k^-=P_{k-1}^++Q

预测的温度没变，但不确定性增加了。更新则重复刚才的手算：

K_k=\frac{P_k^-}{P_k^-+R},\qquad \hat x_k^+=\hat x_k^-+K_k(z_k-\hat x_k^-)

P_k^+=(1-K_k)P_k^-

循环里只需要保留上一轮的估计和方差，不用保存全部历史读数。这就是“递推”。

如果本轮传感器超时，做预测，跳过更新即可。不要用上一次读数假装一条新测量，否则滤波器会重复相信同一份信息，让方差不合理地缩小。

4. 温度滤波实现与 Q/R 选择#

4.1 Q、R 到底怎么选#

$R$ 比较容易起步。把传感器放在稳定条件下，固定采样率和量程，记录一段数据，计算样本方差：

\bar z=\frac1N\sum_{i=1}^{N}z_i,\qquad \hat R=\frac1{N-1}\sum_{i=1}^{N}(z_i-\bar z)^2

这估计的是该条件下读数的离散程度。测温时应先让探头与环境充分稳定，避免把真实升温算成测量噪声。固定偏差不会因为减去均值就自动消失；自热、供电变化和连续样本相关性也需要另查。传感器自带平均滤波时，相邻输出尤其不一定独立。

$Q$ 要跟着模型选。在刚才的随机游走模型里，它描述每步温度变化的方差，不是传感器数据手册里精度指标的平方。

先看一段模拟的探头温度：开始保持 25 ℃，60 秒后逐渐升温，120 秒后叠加一段缓慢上升。测量噪声标准差固定为 0.1 ℃，三条估计使用完全相同的测量、初值和 $R$ ，只改 $Q$ 。升温用了平滑的指数过渡，不让真实探头瞬间跳温。

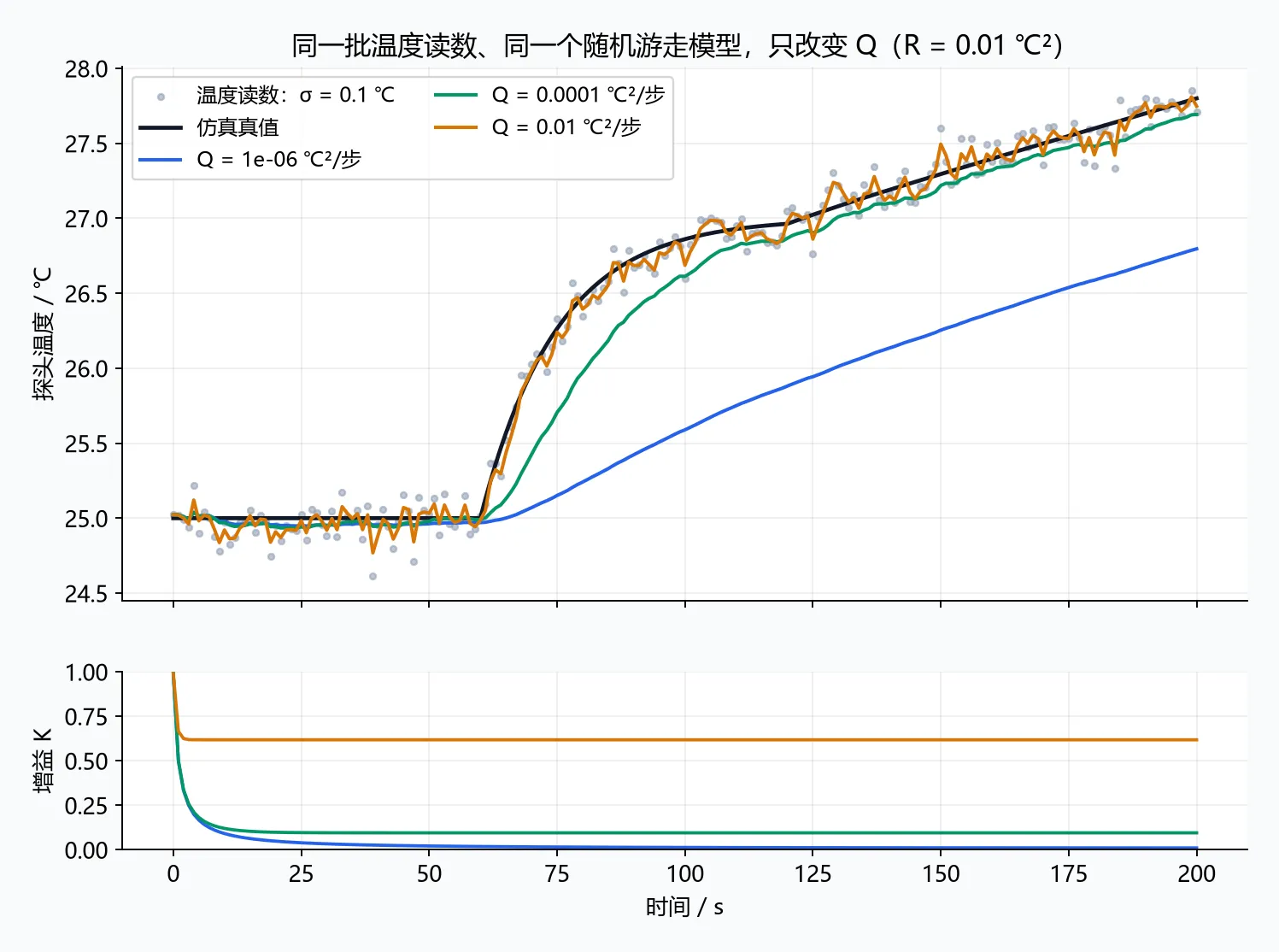

本文仿真。采样间隔 1 s，R = 0.01 ℃²，初始估计 25 ℃、P = 1 ℃²；Q 分别为 0.000001、0.0001、0.01 ℃²/步，随机种子 1606。60 s 起的升温为 2[1−exp(−(t−60)/15)] ℃，120 s 起另加 0.01(t−120) ℃。这段确定性温度曲线用于比较跟踪滞后，不代表某款探头的实测响应，也不符合零均值随机游走的全部假设。

$Q$ 小，滤波器觉得温度每秒不会变太多，曲线平稳，碰到升温却不愿及时跟上。 $Q$ 大，预测没那么值得相信，测量对结果的影响更明显，噪声也会进来更多。

这个关系在上面的标量模型里很直观：固定 $P^-$ 时，增大 $R$ 会减小 $K$ 。矩阵系统的增益则有方向、单位和交叉耦合，不能把每个元素都当成 0 到 1 之间的混合比例。

如果你已知加热功率、散热规律和探头时间常数，可以进一步建立热模型。只靠加大随机游走的 $Q$ 去追升温，会把更多测量噪声也放进来。别为了曲线顺眼，忽略本来可以利用的物理信息。

4.2 和一阶低通有什么关系#

标量更新可以改写为：

\hat x_k^+=(1-K_k)\hat x_{k-1}^++K_k z_k

如果 $K_k$ 最终收敛为常数，这就是一阶指数平滑的形式。所以，并不是把一个低通换成“卡尔曼”这个名字，效果就会自动升级。

区别要看你用了什么模型，如何传播不确定性，以及观测是否会缺失、噪声是否变化。单个慢变量、固定 $Q/R$ 的标量例子，本来就可能和一阶低通很接近。

5. 多状态模型：IMU 倾角与零偏估计#

5.1 用陀螺仪和加速度计，估计倾角与零偏#

把 IMU 固定在一块绕水平轴转动的板子上。先只考虑一个平面内的倾角 $\theta$ ，不做完整的三维姿态解算。

陀螺仪给的是角速度。把它积分，短时间内能跟上转动，但如果零偏 $b$ 是 0.5 °/s，直接积分 20 秒就会多出约 10°。加速度计在没有明显线性加速度时，可以根据重力方向算倾角；它不用积分，却更容易受振动和外力影响。[6][7]

所以这次不只是把一个读数磨平。我们让陀螺仪负责预测倾角，再用加速度计的倾角观测纠正它，同时估计陀螺仪零偏。

约定板子只有俯仰转动，轴方向选到静止水平时 $a_z>0$ 、抬起正方向时 $a_x<0$ 。在这个约定下，加速度计倾角可以写成 $z=\operatorname{atan2}(-a_x,a_z)$ 。实际接线要先检查轴向、符号和单位；这个式子不能不看安装方向就照抄。后面的仿真直接生成这个倾角观测，不冒充原始三轴数据。[7]

状态取倾角和零偏，采样间隔为 $\Delta t$ ， $\omega^m_{k-1}$ 表示上一段采样间隔使用的陀螺仪角速度：

\mathbf x_k=\begin{bmatrix}\theta_k\\b_k\end{bmatrix},\qquad F=\begin{bmatrix}1&-\Delta t\\0&1\end{bmatrix},\qquad B=\begin{bmatrix}\Delta t\\0\end{bmatrix},\qquad H=\begin{bmatrix}1&0\end{bmatrix}

状态方程、观测方程写成：

\mathbf x_k=F\mathbf x_{k-1}+B\omega^m_{k-1}+\mathbf w_{k-1},\qquad z_k=H\mathbf x_k+v_k

第一行展开就是 $\theta_k=\theta_{k-1}+\Delta t(\omega^m_{k-1}-b_{k-1})+w_{\theta,k-1}$ 。先减零偏，再积分。负号很重要：估计的零偏越大，同一条角速度读数对应的真实转动就越小。

协方差也变成矩阵：

P=\begin{bmatrix} P_{\theta\theta}&P_{\theta b}\\ P_{b\theta}&P_{bb} \end{bmatrix}

对角线分别描述倾角和零偏误差的方差，非对角线描述两者的相关性。加速度计没有直接测陀螺仪零偏，但它能指出积分角度偏了；滤波器通过交叉协方差，把这个误差的一部分归到零偏上。每轮把非对角线清零，就丢掉了这条修正途径。

从可观测性也能看出来： $[H;HF]=\begin{bmatrix}1&0\\1&-\Delta t\end{bmatrix}$ ，当 $\Delta t\ne0$ 时秩为 2。不过，这依赖加速度计倾角确实能作为参考；持续的线性加速度会破坏这个前提。

5.2 陀螺仪噪声和零偏漂移，怎样进 Q#

这里采用一个明确的离散模型：每段使用的陀螺仪样本噪声标准差为 $\sigma_g$ ，零偏在段末增加一个独立随机增量，标准差为 $\sigma_{b,\mathrm{step}}$ 。两者互不相关，于是：

Q=\begin{bmatrix} \sigma_g^2\Delta t^2&0\\ 0&\sigma_{b,\mathrm{step}}^2 \end{bmatrix}

若角度用度，左上角单位是 °²，右下角是 (°/s)²。这里零偏在段末变化，所以同一段内不再产生额外的角度积分项。连续时间零偏随机游走的精确离散化会得到不同的矩阵，通常包含交叉项，不能把两种模型的参数直接互换。[5]

另外， $\sigma_g$ 是当前采样率、带宽下的样本标准差，不是数据手册里的噪声密度；噪声密度要结合实际带宽换算。本文统一用度和秒做仿真，接收弧度单位的库函数或驱动时，需要先换算。

5.3 完整的一轮滤波#

对线性模型，下面这一组公式就是实际循环。温度随机游走没有输入项；IMU 示例中 $u_{k-1}=\omega^m_{k-1}$ ，是进入预测的陀螺仪读数，其噪声已计入上面的 $Q$ 。[2][3]

预测：

\hat{\mathbf x}_k^-=F\hat{\mathbf x}_{k-1}^++B u_{k-1},\qquad P_k^-=FP_{k-1}^+F^T+Q

收到测量后，先算创新，也就是“测到的”和“原本预计能测到的”之差：

\nu_k=z_k-H\hat{\mathbf x}_k^-,\qquad S_k=HP_k^-H^T+R

再算增益和状态更新：

K_k=P_k^-H^TS_k^{-1},\qquad \hat{\mathbf x}_k^+=\hat{\mathbf x}_k^-+K_k\nu_k

协方差的简写形式是 $(I-K_kH)P_k^-$ 。代码里可以使用 Joseph 形式：

P_k^+=(I-K_kH)P_k^-(I-K_kH)^T+K_kRK_k^T

在精确运算和标准卡尔曼增益下，两者等价。Joseph 形式把协方差写成两个半正定项之和，能减少直接相减带来的数值问题，但也不意味着浮点运算从此不会出错。状态尺度差得很大、运行很久或精度要求高时，还要考虑缩放、分解求解、平方根滤波等做法。[5][10]

公式写了 $S^{-1}$ ，矩阵代码通常不必显式求逆，而是解线性方程。本文每次只有一个倾角观测， $S$ 是标量，直接除即可。

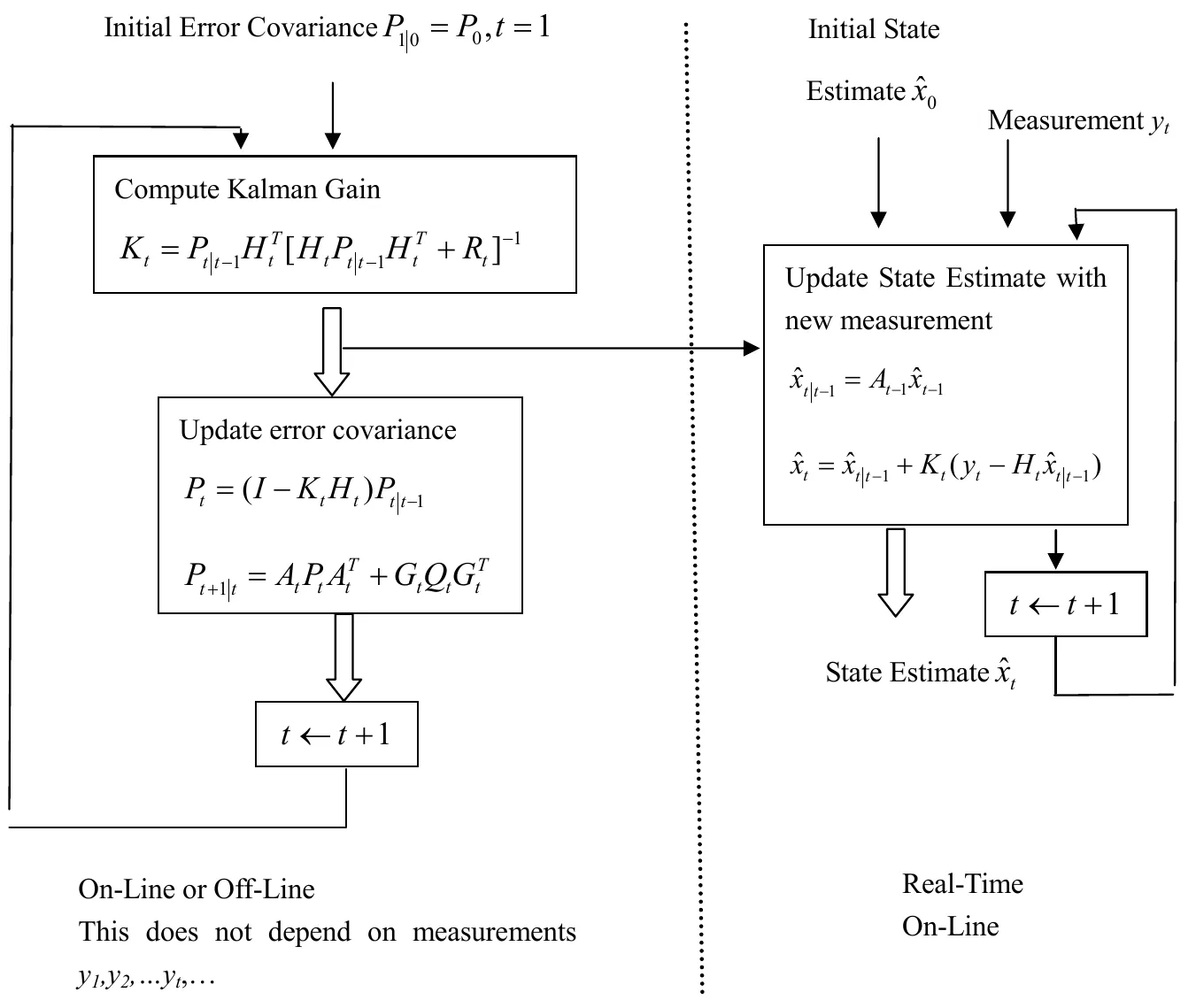

原图裁切：MIT Lecture 6，第 5 页，4.5.3 节。对于给定的模型、噪声和观测时序，协方差递推不依赖实际测量数值；加入按创新拒绝测量、自适应噪声等机制后，这个条件就变了。[2]

6. MCU 标量实现#

6.1 先写一个能放进 MCU 的标量版本#

这段 C99 代码对应前面的温度随机游走模型，适合慢变量的入门实验。它没有倾角和零偏两个状态，不能直接当姿态解算器。

预测与更新分开，是为了明确处理丢帧。结构体中的 p 是当前阶段的方差；调用预测后它是先验方差，更新成功后才成为后验方差。单位与输入一致，方差使用输入单位的平方。

1
#include <stdbool.h>
2
#include <math.h>
3

4
typedef struct {
5
    double x;
6
    double p;
7
} Kalman1D;
8

9
static bool kf1_valid(const Kalman1D *f)
10
{
11
    return f && isfinite(f->x) && isfinite(f->p) && f->p >= 0.0;
12
}
13

14
bool kf1_init(Kalman1D *f, double x0, double p0)
15
{
16
    if (!f || !isfinite(x0) || !isfinite(p0) || p0 < 0.0)
17
        return false;
18
    f->x = x0;
19
    f->p = p0;
20
    return true;
21
}
22

23
/* q_step: process variance for THIS prediction interval. */
24
bool kf1_predict(Kalman1D *f, double q_step)
25
{
26
    if (!kf1_valid(f) || !isfinite(q_step) || q_step < 0.0)
27
        return false;
28
    double p = f->p + q_step;
29
    if (!isfinite(p))
30
        return false;
31
    f->p = p;
32
    return true;
33
}
34

35
bool kf1_correct(Kalman1D *f, double z, double r)
36
{
37
    if (!kf1_valid(f) || !isfinite(z) || !isfinite(r) || r <= 0.0)
38
        return false;
39
    double s = f->p + r;
40
    double innovation = z - f->x;
41
    if (!isfinite(s) || !isfinite(innovation))
42
        return false;
43
    double k = f->p / s;
44
    double x = f->x + k * innovation;
45
    double a = 1.0 - k;
46
    double p = a * a * f->p + k * k * r; /* Joseph form */
47
    if (!isfinite(x) || !isfinite(p))
48
        return false;
49
    f->x = x;
50
    f->p = p;
51
    return true;
52
}

实现里要求

R>0

，不把真实传感器当成绝对精确的测量；无效输入或计算溢出返回 false，本次调用不修改状态。更新失败时，已经完成的预测仍然保留，调用方应记录这个异常。

例如每秒获取一个摄氏温度读数，每步 $Q=0.0001$ ℃²、 $R=0.01$ ℃²，可以这样调用：

1
static Kalman1D temperature_filter;
2

3
bool temperature_start(double initial_temperature)
4
{
5
    return kf1_init(&temperature_filter, initial_temperature, 1.0);
6
}
7

8
bool temperature_tick(bool has_measurement, double z_celsius, double *estimate)
9
{
10
    if (!estimate || !kf1_predict(&temperature_filter, 0.0001))
11
        return false;
12
    bool ok = !has_measurement || kf1_correct(&temperature_filter, z_celsius, 0.01);
13
    *estimate = temperature_filter.x;
14
    return ok;
15
}

先调用 temperature_start，再每秒调用一次 temperature_tick。没有测量时传 false，此时不使用 z_celsius。如果初始温度就是第一条测量，初始化后从下一时刻开始循环，不再把同一条数据更新一遍。驱动层要先检查通信状态和器件的无效值，不能把错误码当温度传进来。

这里的 0.0001 是每步方差。如果采用连续时间随机游走、方差增长率为 $q_c$ 的模型，才有 $Q_k=q_c\Delta t_k$ ；采样间隔改变时要按实际时间计算。别在不等间隔的任务里照搬一个固定常数。

7. 仿真实验、异常观测与 EKF 边界#

7.1 跑一次倾角融合，再故意让加速度计观测断掉#

下面的 Python 只依赖 NumPy。模拟一块缓慢摆动的板子，真实倾角为 20° 加上幅度 10° 的正弦变化。每 0.1 秒取样，陀螺仪样本噪声标准差为 0.2 °/s，初始真实零偏为 0.8 °/s，并按每步 0.01 °/s 的标准差随机变化；加速度计换算出的倾角噪声标准差为 1.5°。

这是一个单轴、加速度计主要感受重力、角度不跨越 ±180° 的简化实验。没有模拟原始三轴加速度、杆臂加速度、安装误差或温漂。初始倾角先验取安装时的名义值 20°、标准差 5°，零偏先验取 0 °/s、标准差 2 °/s；滤波器不接收仿真的真值数组。6 秒到 9 秒只停掉加速度计倾角观测，陀螺仪仍有数据，滤波器继续积分预测。真实硬件若整颗 IMU 都掉线，不能这样假定。

1
import numpy as np
2

3
dt = 0.1
4
t = np.arange(201) * dt
5
F = np.array([[1.0, -dt], [0.0, 1.0]])
6
B = np.array([dt, 0.0])
7
H = np.array([[1.0, 0.0]])
8
sigma_g, sigma_b_step, sigma_z = 0.2, 0.01, 1.5
9
Q = np.diag([(sigma_g * dt)**2, sigma_b_step**2])
10
R = sigma_z**2
11

12
rng = np.random.default_rng(20261016)
13
truth = np.empty((len(t), 2))
14
truth[:, 0] = 20.0 + 10.0 * np.sin(0.6 * t)
15
truth[0, 1] = 0.8
16
for k in range(1, len(t)):
17
    truth[k, 1] = truth[k - 1, 1] + rng.normal(0.0, sigma_b_step)
18
# Each gyro sample represents the average rate over [t[k], t[k+1]].
19
gyro = np.diff(truth[:, 0]) / dt + truth[:-1, 1]
20
gyro += rng.normal(0.0, sigma_g, len(t) - 1)
21
z = truth[:, 0] + rng.normal(0.0, sigma_z, len(t))
22
z[(t >= 6.0) & (t < 9.0)] = np.nan
23

24
def run_filter(measurements, gate=None):
25
    x = np.array([20.0, 0.0])  # nominal initial angle, not a measured truth input
26
    P = np.diag([25.0, 4.0])
27
    estimates, covariances, nis = [], [], []
28
    for k, sample in enumerate(measurements):
29
        # The prior above belongs to t=0; do not advance it before z[0].
30
        if k > 0:
31
            x = F @ x + B * gyro[k - 1]
32
            P = F @ P @ F.T + Q
33
        score = np.nan
34
        if np.isfinite(sample):
35
            innovation = sample - (H @ x).item()
36
            S = (H @ P @ H.T).item() + R
37
            score = innovation**2 / S
38
            if gate is None or score <= gate:
39
                K = (P @ H.T) / S
40
                x = x + K[:, 0] * innovation
41
                A = np.eye(2) - K @ H
42
                P = A @ P @ A.T + R * (K @ K.T)
43
                P = 0.5 * (P + P.T)  # remove tiny round-off asymmetry
44
        estimates.append(x.copy())
45
        covariances.append(P.copy())
46
        nis.append(score)
47
    return np.array(estimates), np.array(covariances), np.array(nis)
48

49
estimate, covariance, nis = run_filter(z)
50
available = np.isfinite(z)
51
raw_rmse = np.sqrt(np.mean((z[available] - truth[available, 0])**2))
52
filtered_rmse = np.sqrt(np.mean(
53
    (estimate[available, 0] - truth[available, 0])**2))
54
print(f"有观测时刻的倾角 RMSE：原始 {raw_rmse:.3f}°，融合 {filtered_rmse:.3f}°")

IMU 倾角与陀螺仪零偏估计，包含 6 到 9 秒的加速度计观测缺失及两倍标准差范围

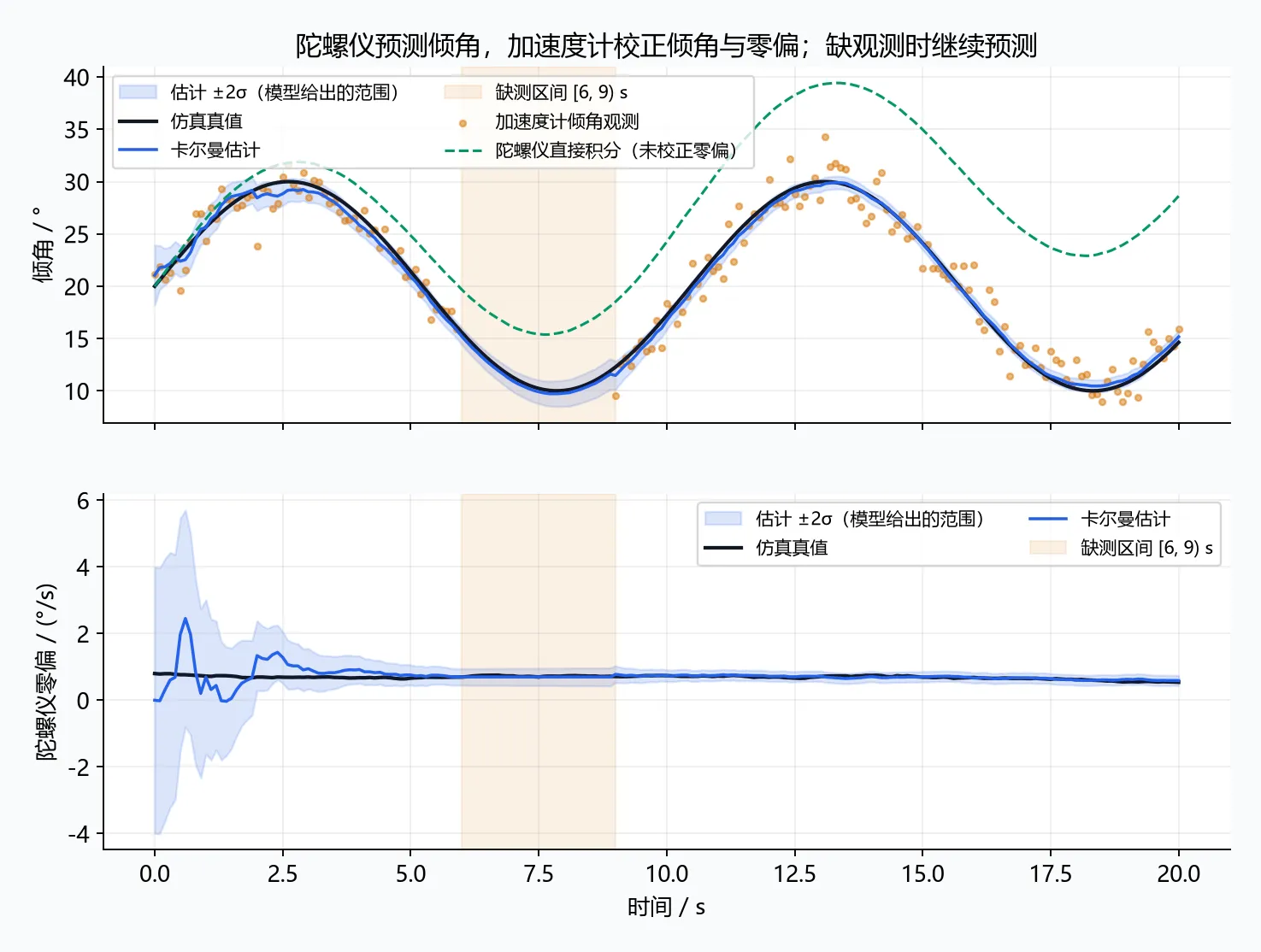

本文仿真，由上面的代码生成数据。阴影为各状态边缘分布的估计值 ±2σ；它不是整段曲线必然落入的边界，也不是两维联合置信椭圆。没有加速度计参考时，陀螺仪继续参与预测，但角度不确定性会增加。

仔细看零偏曲线：我们没有提供一条“零偏测量”，加速度计的倾角参考依然能帮助估计它。再看缺观测那一段：倾角仍随陀螺仪变化，但阴影变宽。这里停止的是校正来源，不是所有信息来源。

代码会打印同一批有观测时刻的原始倾角与融合倾角 RMSE，没有把原始读数缺失的区间混进分母。这个数字只能说明本次模拟的结果。评估真实 IMU，还得用独立的角度参考检查静止、转动、振动和恢复，不能把加速度计自己算出的倾角当成真值来证明融合有效。[8]

7.2 坏点来了，先看创新#

加速度计换算出的倾角突然偏了 20°，卡尔曼滤波会自动认出它是假的吗？标准更新不会。只要传进来一条数值正常的测量，它就会按既定权重处理。

可以先观察创新 $\nu$ 及其方差 $S$ 。对本文的一维观测，归一化创新平方为：

\mathrm{NIS}_k=\frac{\nu_k^2}{S_k}

在线性高斯、参数匹配且尚未按门限筛选的条件下，一维 NIS 服从自由度为 1 的卡方分布。 $\mathrm{NIS}>9$ 对应创新幅度超过预测标准差的 3 倍；即使模型正确，也存在约 0.27% 的单次越界概率，不是“越界就一定坏了”。[9]

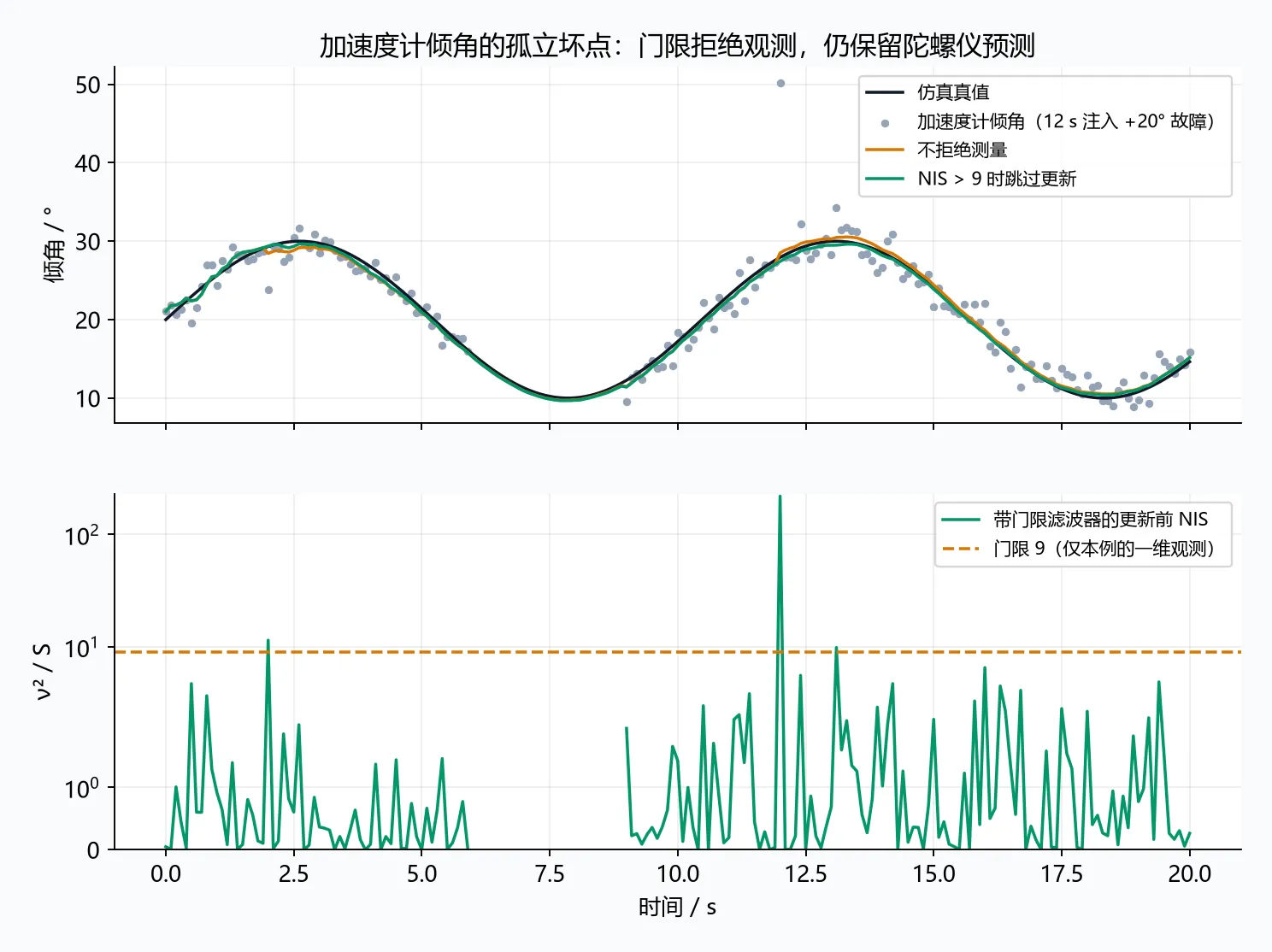

本文仿真。在前一个实验的加速度计倾角上，仅给 12 s 处额外加 20°；真实倾角和陀螺仪都不变。两组滤波器其余条件一致，绿色在 NIS > 9 时保留预测、跳过更新。下图记录的是门限判断之前的 NIS，缺测位置留空。这个坏点是人为注入的倾角故障，不是根据三轴振动数据推导出的结果。

代码里的 gate 就是这个演示开关。它能挡住这里人为注入的孤立故障，但线性加速度干扰、陀螺仪饱和、错误的时间戳、过小的 $Q$ ，也会让创新变大。连续越界时先查原因，不要靠不断放宽门限把报警藏起来。

这张图里，除了 12 秒的故障，其他时刻也有越界点。这些点没有被额外注入故障，正好提醒我们：门限也会拒绝正常样本，不能把被拒绝的点一律标成传感器损坏。

多维观测使用 $\nu^T S^{-1}\nu$ ，门限要按观测维数和所需概率来选。一维的 9 不能当成所有系统通用的阈值。经过拒绝测量的筛选后，也别再把保留下来的创新当作未经筛选的标准样本来做统计判断。

7.3 从单轴演示走到真实 IMU#

陀螺仪的短时变化信息很好用，但零偏积分后会变成姿态漂移。加速度计能提供与重力方向有关的约束，磁力计能提供与地磁方向有关的约束。把这些信息结合起来，才有机会兼顾短时运动和长期参考。

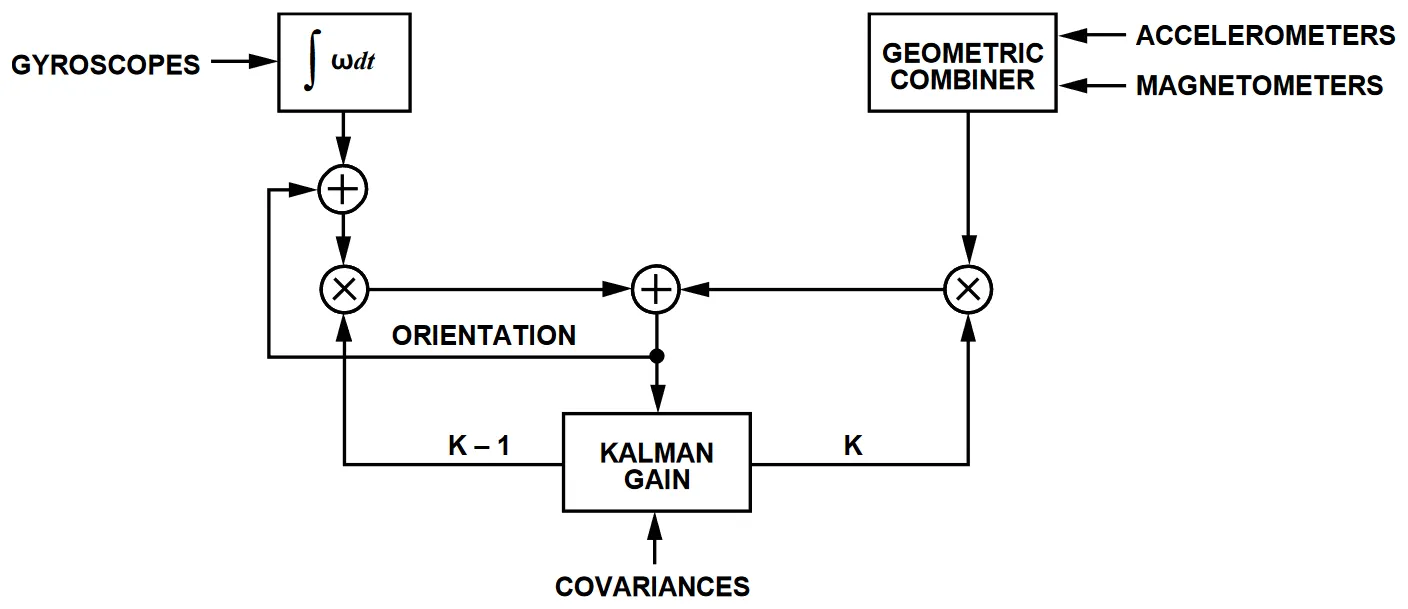

ADI AN-1157，Figure 1。使用官方原始图像，裁去空白边缘。它展示的是该器件的信号路径，不是可以逐框照抄的通用姿态 EKF 方程。[6]

但加速度计不会给每个分量贴上“这是重力”“这是手臂晃动”的标签。直接用它求倾角，通常隐含了线性加速度可忽略的条件。设备一平移或振动，这个前提就可能失效。NXP 的 AN3461 专门推导了加速度、重力与倾角的关系，值得在写姿态滤波前先看。[7]

同样，电机和附近铁件可能扰乱磁场；把它们引起的方向变化全当成真实转动，滤波公式再漂亮也救不了错误输入。

7.3.1 厂商是怎样做调参实验的#

ADI 的例子先规定转动方式和安装方向，再扫描协方差参数。它不是上面的单轴 Python 模型，而是器件内部的姿态 EKF。下面把测试输入、安装方向和评价图放在一起看。[6]

ADI AN-1157，Figure 2。规定了测试输入，才知道输出有没有跟上；这里的输入不是原始陀螺仪角速度。[6]

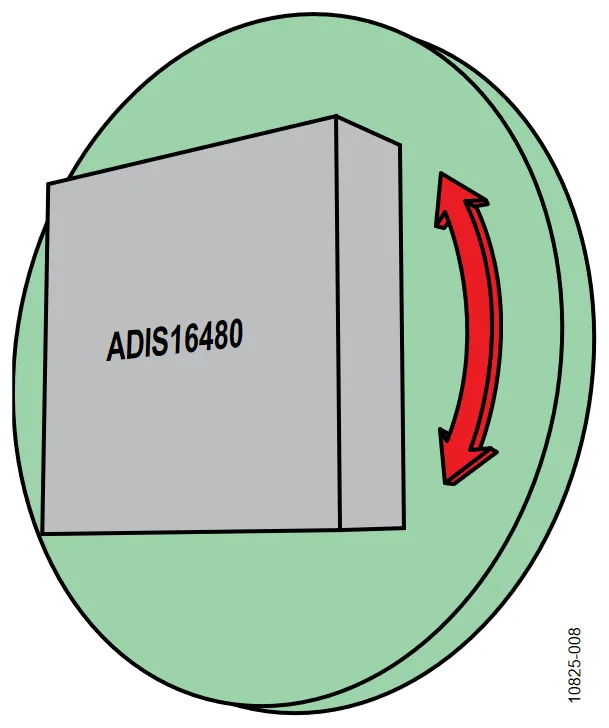

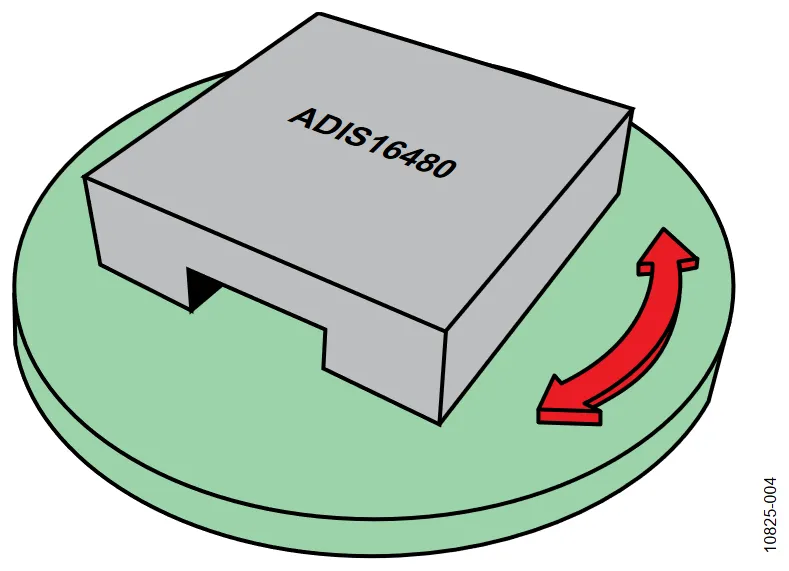

ADI AN-1157，Figure 3。这里的“水平”描述旋转轴相对地平面的方向，不等于器件某个输出轴始终水平。[6]

ADI AN-1157，Figure 4。旋转轴竖直时，重力在器件坐标中的投影基本不变，加速度计不能像水平轴转动时那样提供角度变化参考。这也是为什么三维姿态不能简单复制三份单轴倾角滤波器。[6]

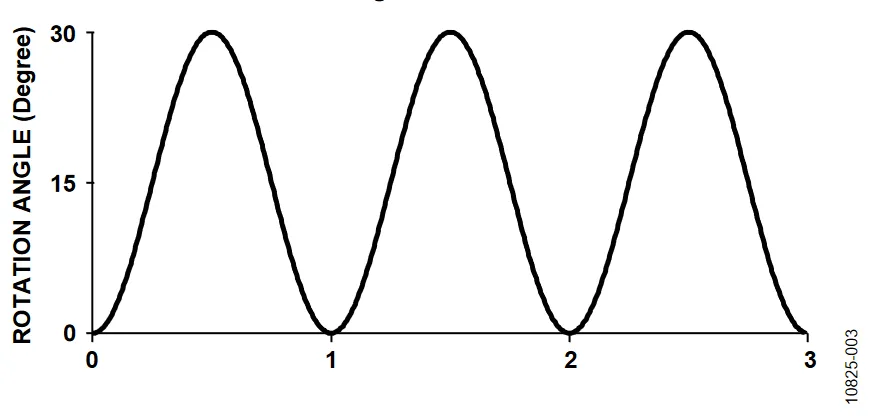

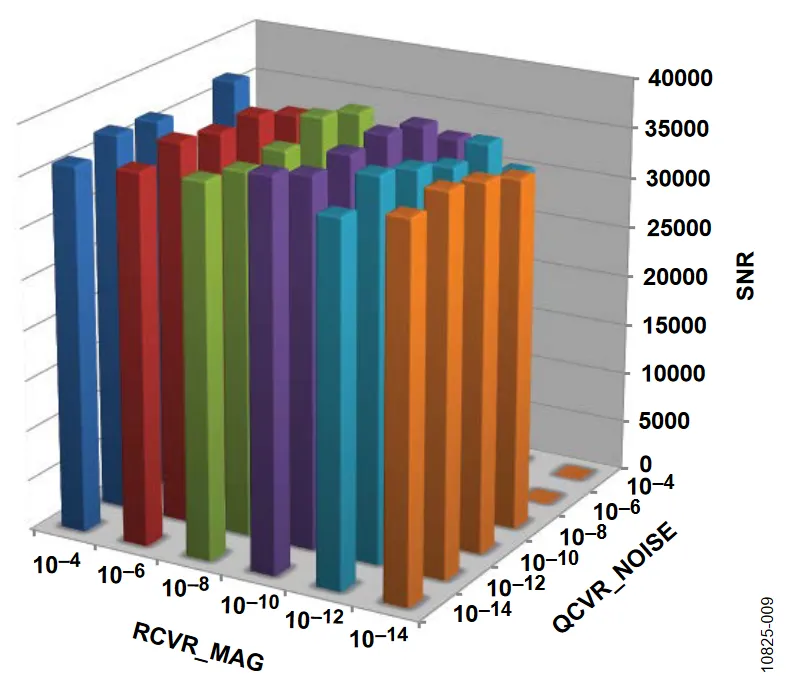

ADI AN-1157，Figure 8。1 Hz、0° 到 30° 的正弦转动；RCVR_ACC 固定为 10⁻⁸，陀螺漂移协方差固定为 10⁻¹²，其余两项扫描。纵轴为原资料定义的 SNR，不能直接改读成 dB。[6]

ADI AN-1157，Figure 11。观察的是转动前后两个静态读数之差，不是拿平滑程度代替角度精度。[6]

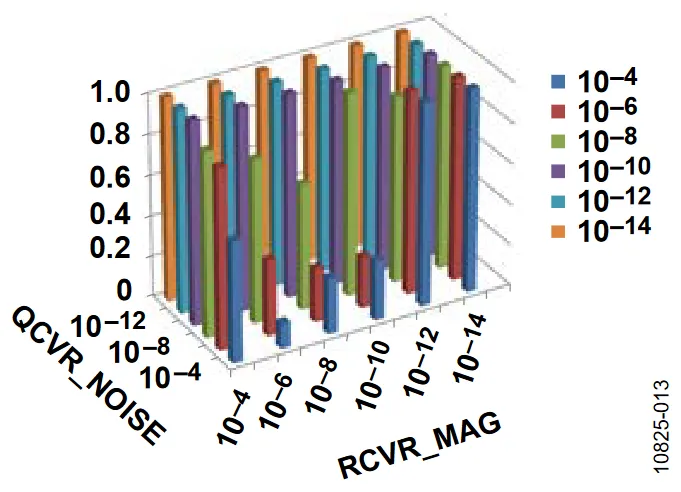

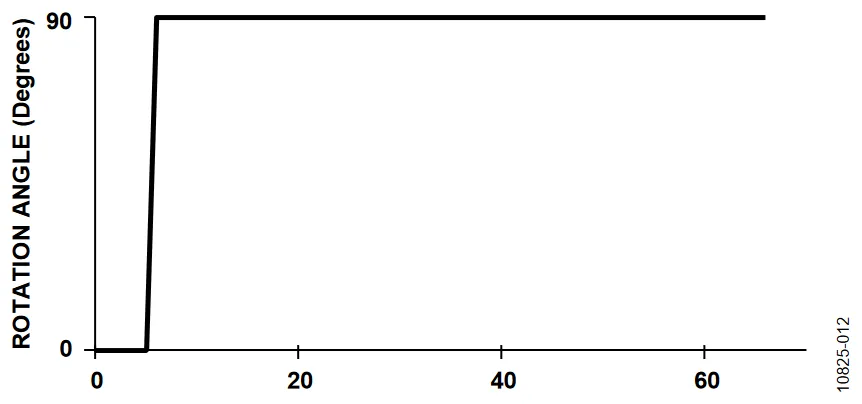

ADI AN-1157，Figure 12。比较转动 90° 前后的角度差与理想值之间的误差，图中误差显示上限为 1°，更大的误差被截顶；固定参数与上图相同，但旋转轴方向和指标不同。[6]

动态跟踪和静态角度误差要分别检查，曲线更安静也不代表角度更准。这里的寄存器名、数值与单位都属于 ADIS16480，不能抄进自己的 $Q/R$ 就算调完了。

7.4 普通 KF、EKF，差在哪一步#

本文前半部分的模型和观测都是线性的，所以能直接使用 $F$ 和 $H$ 。对于加性噪声的非线性问题，可以写成：

\mathbf x_k=f(\mathbf x_{k-1},\mathbf u_{k-1})+\mathbf w_{k-1},\qquad \mathbf z_k=h(\mathbf x_k)+\mathbf v_k

EKF 仍然用非线性函数计算状态预测和预计观测，但在当前估计附近，用它们的雅可比矩阵传播协方差、计算增益。它是一阶局部近似，误差很大、初值很差或线性化不合适时可能失效。[11]

姿态还涉及坐标系、旋转表示、角度跨越 ±180°、零偏，以及四元数的约束。把三个角分别塞进三个标量滤波器，无法自动处理这些关系。例如 179° 和 −179° 实际只差 2°，直接相减却得到 −358°，创新从入口就错了。

因此，先把一维或两状态例子跑通，再去看误差状态、四元数和 IMU 预处理，会比直接复制一份长 EKF 代码更容易排查问题。[11][12]

8. 检查表、总结与参考资料#

8.1 曲线不对时，按什么顺序查#

不用一开始就反复改 $Q$ 、 $R$ 。先把原始测量、预测、更新结果、时间戳和创新一起记录下来，很多问题会直接露出来。

现象	先检查什么
温度稳定时还很抖	原始噪声是否变了；R 是否把标准差当成方差；Q 是否过大
升温时明显落后	Q 是否过小；探头热惯性、采样延迟及器件自带平均滤波
估计偏了，P 却很小	固定偏差、错误模型、相关测量重复使用、Q/R 过于乐观
一丢帧就跑飞	实际 Δt 是否正确；缺测时有没有继续预测协方差；恢复时是否用了旧时间戳
倾角符号或姿态方向反了	坐标轴、单位、安装方向和变换顺序，尤其是度与弧度
创新一直同方向偏	零偏、时延或模型系统误差，单纯加大 R 可能只会把问题盖住
P 不对称或出现负方差	更新公式、数值尺度与浮点误差；先定位原因，再考虑 Joseph 或平方根实现

最后还要记住“最优”这个词的条件。在线性、联合高斯且统计模型正确时，卡尔曼滤波给出条件均值和相应协方差；在线性且只规定二阶统计量等相应条件下，它仍有线性最小均方误差的意义。换成重尾噪声、未知偏差和不准确模型，就不能把这些结论原封不动搬过来。[3][12]

对实际项目，更有价值的问题是：状态是否写对，测量是否可信，丢帧和干扰后能否恢复，以及报出来的不确定性是否经得住独立数据检验。

8.2 本文小结#

温度这类单变量问题，先确认状态、单位和采样周期，再用稳定数据估计 $R$ ，根据允许的跟踪滞后调整 $Q$ 。进入 IMU 后，状态不止一个，协方差的交叉项、坐标方向和缺测处理都不能省。卡尔曼滤波的价值不在“自动变平滑”，而在于把模型、观测和不确定性放到同一轮预测与校正中检验。

8.3 资料怎么继续读#

入门先读 [1] 和 [2]，跟着状态、创新和协方差各走一轮。查数值实现看 [5] 和 [10]。做 IMU 的话，把 [6]、[7] 放在手边；想补概率推导和非线性滤波，再看 [12]。[4]、[8]、[9] 属于导航与跟踪的延伸阅读，本文不使用其中的平台作例子。

MIT / H. Harry Asada：2.160 Lecture 5，Kalman Filtering。 从观测器引出带噪声状态估计；本文的模型入口和观测器原图出自这里。课程资料页 · PDF
MIT / H. Harry Asada：2.160 Lecture 6。 读协方差预测、增益推导和第 5 页的递推流程。PDF
MathWorks：Linear Kalman Filters。 对照线性状态空间模型、噪声假设和预测—更新流程。官方文档
Kyle M. Smalling、Kenneth W. Eure：A Short Tutorial on INS and GPS Integration，NASA/TM–2015-218803，2015。 延伸阅读：理解惯性传感器与外部观测怎样进入导航模型；本文不引用其中的实验图片。NASA PDF
J. Russell Carpenter、Christopher N. D’Souza 编：Navigation Filter Best Practices，NASA/TP–2018-219822，2018。 查过程噪声离散化、Joseph 形式（式 1.41）与导航滤波数值实现。NASA PDF
Mark Looney / Analog Devices：AN-1157，Tuning the Extended Kalman Filter in the ADIS16480。 有信号路径、实验输入、安装方向和协方差扫描结果；本文使用 Figure 1、2、3、4、8、11、12。应用笔记
Mark Pedley / Freescale（现 NXP）：AN3461，Tilt Sensing Using a Three-Axis Accelerometer，Rev. 6，2013。 先弄清楚加速度计测到了什么，再谈拿它校正姿态。官方 PDF
MathWorks：Tuning Kalman Filter to Improve State Estimation。 用参考轨迹评价参数，注意机动段和不同数据上的验证。官方示例
MathWorks：Analyze Motion Model Adequacy Using ADS-B Data。 看用独立航迹和 NIS 检查运动模型的示例，注意按观测维数选择卡方分布。官方示例
Tucker McClure：How Kalman Filters Work, Part 2。 从实现角度解释协方差、Joseph 形式、求解和数值精度。作者文章
MathWorks：extendedKalmanFilter。 对照非线性函数、雅可比、预测与校正，以及角度观测的环绕处理。官方文档
Simo Särkkä、Lennart Svensson：Bayesian Filtering and Smoothing，第二版，2023。 系统补上贝叶斯滤波、KF、EKF、平滑及其假设。作者主页与在线书入口 · 配套代码

本文原创仿真与代码可分别通过仓库中的 scripts/generate-kalman-figures.py 和 scripts/verify-kalman-article.py 复现、检查；裁图步骤在 scripts/crop-kalman-references.py。图片来源、页码及处理范围另存于 ./kalman-filter-guide/images/SOURCES.txt。文章的许可不替代第三方图片原有许可：MIT 图按 CC BY-NC-SA 4.0 署名使用，ADI 图保留原来源与权利说明。

音乐

音乐
