定时器触发 ADC＋DMA：搭建稳定的连续采样链路

1.1 定时器决定何时启动#

在主循环里延时后启动 ADC，采样间隔会受到打印、其他中断和分支执行时间影响。把启动函数放进定时器中断，可以改善一部分问题，但 ADC 的启动时刻仍然经过 CPU 和中断响应路径。

硬件触发让定时器事件直接送到 ADC。这样做仍然有触发同步、采集窗口和转换时延，但时序不再依赖主循环何时有空。回调函数发生在数据搬运之后，其到达时间不能代表采样边沿。

1.2 ADC 转换与 DMA 搬运如何交接#

ADC 按规则序列依次处理各通道，每完成一次转换，结果进入数据寄存器；DMA 响应请求，把结果搬到递增的内存地址。循环模式下，搬运达到预设长度后从缓冲区起点继续。这条链路可以在 CPU 处理上一批数据时运行，但软件仍须在缓冲区被覆盖前完成交接。

下文用“样本”表示一次通道转换的结果，“帧”表示一次触发得到的完整三通道序列，“数据块”表示一次交给软件处理的若干帧。

1.3 本文采用的平台与路由#

本文固定使用 STM32F407：TIM2 更新事件产生 TRGO，ADC1 扫描 PA0、PA1、PA2 三个外部通道，DMA2 Stream0 Channel0 循环搬运半字数据。依据是 RM0090 和 STM32CubeF4 原厂例程。换到 G4、H7 或其他厂商 MCU 时，触发路由、请求映射和缓存规则必须重新核对。

2.1 定时器的触发频率#

假设系统时钟为 168 MHz，APB1 为 42 MHz、APB2 为 84 MHz。STM32F407 在 APB1 分频不为 1 的这组条件下，TIM2 时钟为 84 MHz。TIM2 配置 PSC=83、ARR=99：

2.2 单通道时间、序列时间与搬运率#

ADC 公共时钟选择 PCLK2/4，即 21 MHz。每通道设置 84 个采集周期，12 位转换再需要 12 个 ADC 周期，因此理想单通道预算为：

三通道序列约为 13.714 μs，小于 100 μs 的触发周期。这个计算包含采集和转换，触发同步等延迟还需按 RM0090 核对。84 周期能否满足输入源阻抗要求，则按采集建立分析验证。

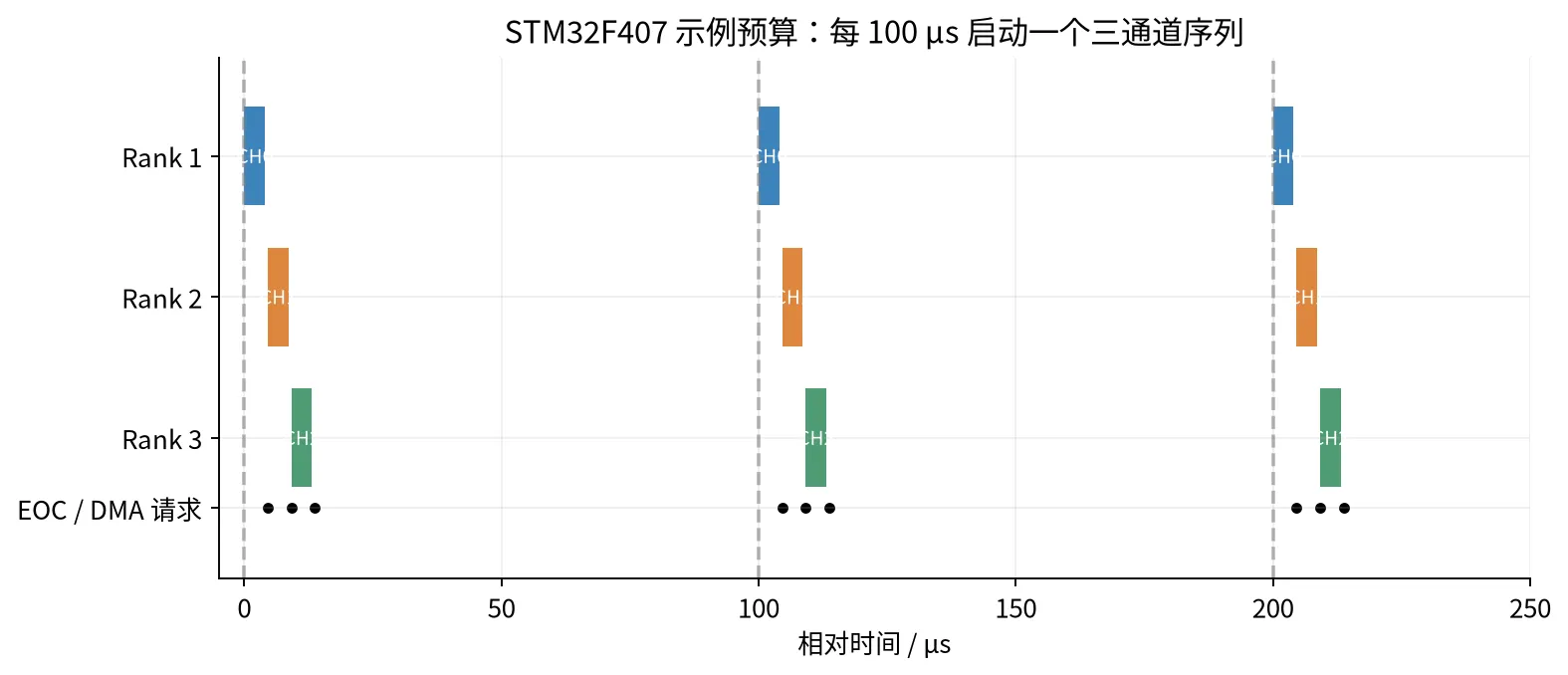

图 1：按上述时钟计算的采集、转换及 DMA 请求时序。彩色段为 84 周期采集窗口，其后为 12 周期转换；黑点为转换结束后的 DMA 请求。CPU 回调发生在此后。

每次触发得到一帧，帧里有三个样本，所以是每通道 10 kS/s、DMA 总计 30 k 个半字每秒。不要把总样本搬运率当成每个通道的采样率。

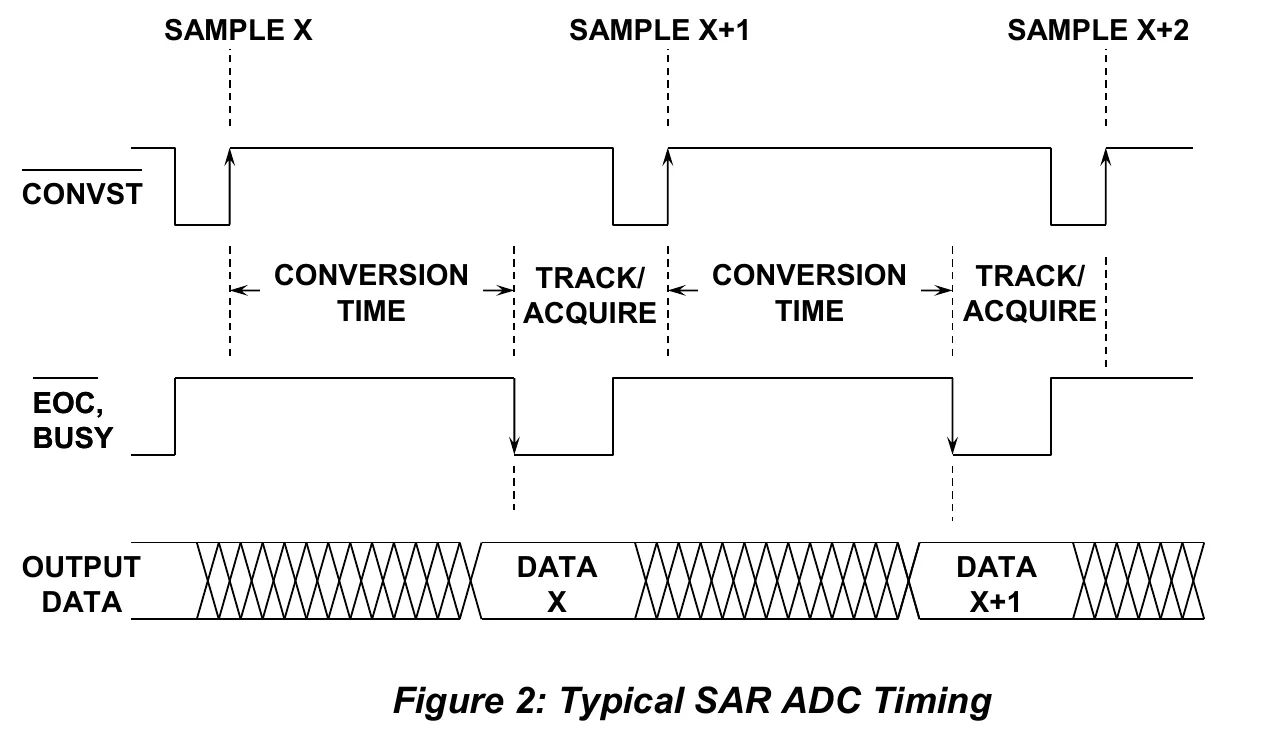

图 2：ADI MT-021，Figure 2，PDF 第 2 页，用来区分采集与转换两个阶段。该图不是 STM32F407 的总线或寄存器时序。原文

2.3 扫描偏移与随机抖动#

以第一路采集窗口开始为基准，三路中相邻 rank 的采集时刻约相差 4.571 μs。若两路输入是同频 1 kHz 正弦，仅该偏移就对应 $\Delta\phi=360^\circ f\Delta t\approx1.65^\circ$；第一路到第三路约为 3.29°。对缓慢温度测量可能不重要，对电压电流相位、功率和快速反馈却可能不可忽略。

为数据块记录时间戳时，需要保留首帧编号、触发周期、通道顺序和各 rank 的相对位置。HT/TC 回调发生在搬运结束之后，回调时间用于诊断软件负载，块内样本的时刻则由硬件时序确定。

跟踪保持型 SAR 的标称采样时刻位于采集结束、进入保持附近，具体位置需按孔径延迟和触发同步时序修正。本例的 4 μs 采集窗口用于跟踪输入，并非对整段输入做均匀积分；若取窗口中心作为采样时刻，会引入约 2 μs 偏差。精确测相位时，还需计入模拟前端的群延迟。孔径时间与孔径延迟的定义见 ADI MT-007，第 1～2 页。

随机采样抖动会产生随输入变化率而变化的误差。对正弦输入，若 RMS 时间抖动 $\sigma_t$ 较小且与信号独立，抖动单项的信噪比近似为 $SNR_j=-20\log_{10}(2\pi f_{in}\sigma_t)$。以 1 kHz 输入、假设的 100 ns RMS 抖动计算，约为 64 dB。固定的 rank 时差应单独作为相位误差处理。公式推导见 ADI MT-007。

3.1 触发、序列与 DMA 请求映射#

可在 CubeMX 中生成基础工程，再按下表检查配置。字段名称和取值以项目采用的 STM32F4 HAL 版本为准。

3.2 连续转换与连续 DMA 请求的区别#

ContinuousConvMode 控制 ADC 是否在序列结束后自动开始下一轮。本例将它关闭，使每轮扫描都由 TIM2 触发。DMAContinuousRequests 控制后续序列能否继续产生 DMA 请求，本例将它打开。两个字段的定义见原厂 HAL 头文件。

3.3 中断与句柄关联#

DMA 初始化还包括时钟、NVIC 和 __HAL_LINKDMA() 句柄关联。DMA2_Stream0_IRQHandler() 需调用对应的 HAL DMA 中断处理函数，HT/TC 回调由这条中断路径调用。

4.1 先启动 ADC 与 DMA，再启动定时器#

先初始化定时器和 ADC，但保持 TIM2 停止。完成装载预分频器所需的更新、清除状态并将计数器归零；然后调用 HAL_ADC_Start_DMA() 使 ADC 与 DMA 等待触发，最后启动 TIM2。初始化中的软件更新事件也可能传播为 TRGO，最好在 ADC 尚未等待触发时完成，避免多出一帧。

1
enum { CHANNELS = 3, FRAMES_PER_HALF = 64 };
2
enum { HALF_SAMPLES = CHANNELS * FRAMES_PER_HALF };
3
enum { TOTAL_SAMPLES = 2 * HALF_SAMPLES };
4

5
/* Place in DMA-accessible SRAM, not the STM32F407 CCM region. */
6
static uint16_t adc_dma[TOTAL_SAMPLES];
7

8
/* Call after GPIO, DMA, ADC1 and stopped TIM2 initialization. */
9
static void start_acquisition(void)
10
{
11
    __HAL_TIM_DISABLE(&htim2);
12
    __HAL_TIM_GENERATE_EVENT(&htim2, TIM_EVENTSOURCE_UPDATE);
13
    __HAL_TIM_CLEAR_FLAG(&htim2, TIM_FLAG_UPDATE);
14
    __HAL_TIM_SET_COUNTER(&htim2, 0);
15

16
    if (HAL_ADC_Start_DMA(&hadc1, (uint32_t *)adc_dma,
17
                          TOTAL_SAMPLES) != HAL_OK) {
18
        Error_Handler();
19
    }
20
    if (HAL_TIM_Base_Start(&htim2) != HAL_OK) {
21
        Error_Handler();
22
    }
23
}

HAL 接口参数类型是 uint32_t *，不意味着这里要将 DMA 内存数据宽度改成 32 位。实际搬运宽度由 DMA 配置决定，长度是数据项数，不是字节数。本例总长度 384 个半字，占 768 字节。

4.2 首个有效样本的模拟条件#

这段代码只负责启动，ADC 的建立时间、首次有效样本、模拟前端上电稳定时间仍需按器件和板级电路处理。若使用内部温度或参考通道，还需满足其使能和采集要求。

5.1 数组布局与半区交接#

数组顺序为 CH0, CH1, CH2, CH0, CH1, CH2, ...。每半区有 64 帧、192 个半字，DMA 写完前半触发 HT，写完后半触发 TC，然后立即回到前半。前半区刚交给 CPU 时，DMA 正在写后半区；再过 6.4 ms，它就会覆盖前半区。

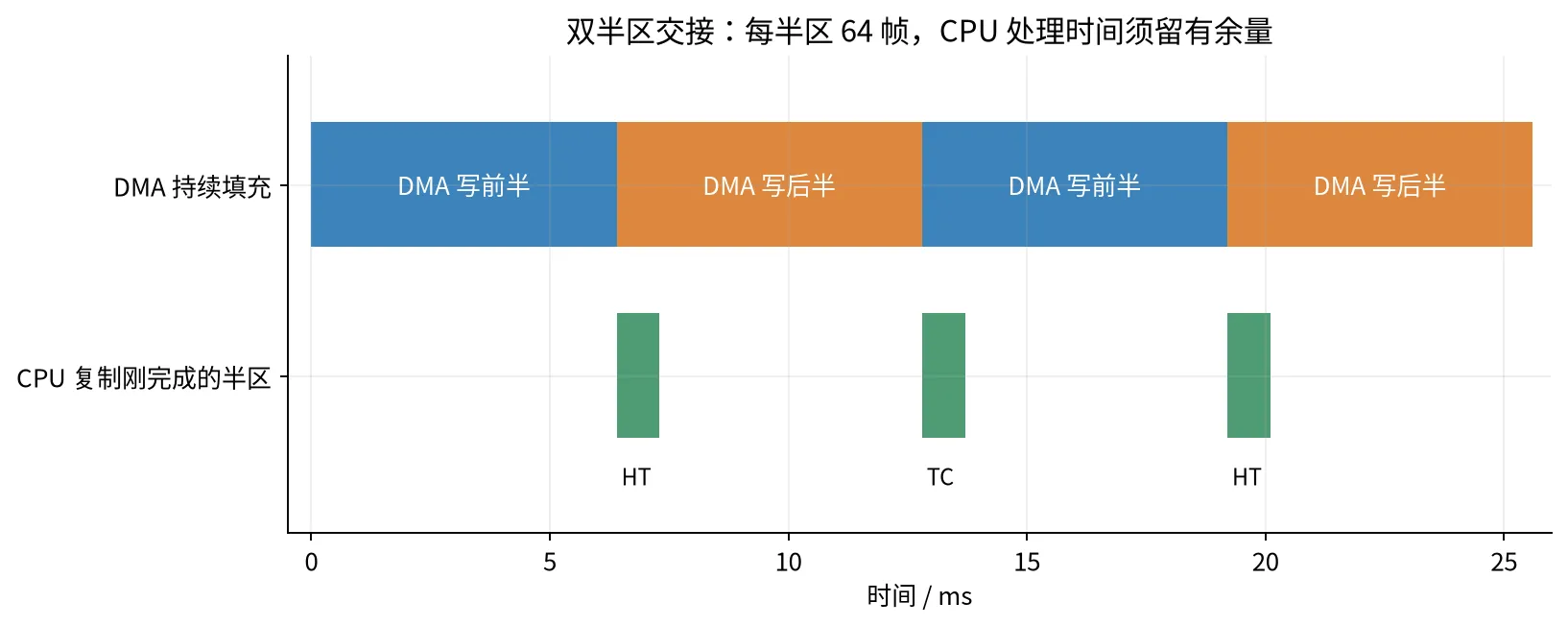

图 3：循环缓冲交接示意，绿色段为示例复制过程。处理期限需计入中断响应、抢占、复制和总线竞争。

5.2 复制、零拷贝与共享状态#

一个稳妥的实现是：在 HT/TC 回调内，把刚完成的半区快速复制到软件队列拥有的空闲块，附上递增块号和状态，然后让主循环或任务处理副本。队列满时明确计数并选择丢新块或丢旧块，不能继续写一个消费者仍在使用的块。复制的最坏耗时必须小于可用窗口；若无法保证，就需要更合适的缓冲设计、较低采样率或更轻的处理负担。

也可以零拷贝地处理 DMA 半区，但必须证明消费者能在 DMA 回写前结束；排队一个指向半区的指针，并不会延长该半区的寿命。简单的 ready = 1 还会合并多个完成事件，系统落后时可能毫无察觉。用计数器或队列记录完成与消费进度，并在跨中断共享状态时采用合适的原子操作或短临界区。

volatile 限制部分编译器优化。共享计数器的多步骤读改写仍需原子操作或临界区保护，缓冲区的读写顺序也需单独约定。STM32F407 没有 Cortex-M7 的数据缓存，但 DMA 无法访问其 CCM RAM。移植到带数据缓存的 MCU 时，还需处理缓存行对齐、clean/invalidate 和 DMA 可访问的内存区域。

5.3 三种期限对应三种失效#

本例至少有三个不同时间尺度。序列要在下一次触发前结束；同一序列里，ADC_DR 的结果要在下一次结果覆盖前被搬走；DMA 完成半块之后，软件又要在该半块被回写前消费或复制完。

DMA 总有效载荷仅为 $3\times10^4\times2=60\ \mathrm{kB/s}$，但请求集中在每帧前约 14 μs 内，不能把 30 kS/s 的倒数当成最短请求间隔。还要区别外设端读取完成与内存端落地：若启用 FIFO，二者可能不在同一时刻。本文采用半字、单次传输的直接模式作为基线；修改为 FIFO 或 burst 后，应重新检查合法组合与错误标志。ST AN4031，第 2～3 节分别讨论仲裁和搬运延迟，不能照抄其中另一组时钟条件下的周期数作为本例保证。

5.4 软件分半与硬件双缓冲#

本例使用连续数组，由 HT/TC 划分前后半区。DMA 的 DBM 硬件双缓冲则使用 M0AR、M1AR 两个地址，CT 指示当前目标，并在整块事务结束时切换。使用 DBM 时，应更新非活动目标的地址，并按 HAL 多缓冲接口设置回调和交接边界。AN4031，第 1.1.11 节

5.5 用阻塞时间估算软件队列容量#

缓冲容量只能吸收短期抖动。设每 6.4 ms 产生一个块，长期平均处理时间若超过 6.4 ms，任何有限队列最终都会满；若只是偶尔被更高优先级任务阻塞，就按最大阻塞时间、处理最坏耗时和现有积压计算所需空闲块，并明确队列容量是否包含正在处理的块。

例如，假设 DMA 中断仍能及时执行复制，只有消费任务可能连续 20 ms 得不到运行机会。在任意触发相位下，这段时间最多到达 $\lceil20/6.4\rceil=4$ 个新块，所以阻塞开始时至少需要 4 个可用的排队位置；这不包含消费者已经持有的块，也不包含后续追赶过程的余量。若每块处理最坏需 3 ms，恢复后至少要再检查这 3 ms 内是否有新块到达，以及下一次阻塞是否会在积压清空前发生。

另一项独立约束是 DMA 半区复制：假设中断响应与抢占上界为 0.25 ms，复制上界为 0.08 ms，则两者合计 0.33 ms，小于 6.4 ms 的回写窗口。上述数值是容量计算示例，必须用实际总线竞争和中断负载下的上界替换；平均 CPU 占用率无法证明这些最坏期限满足。

6.1 用错误计数定位失效环节#

ADC overrun 指转换结果尚未被及时读取就被后续结果覆盖；DMA transfer error 指搬运过程出错；软件队列溢出则是 CPU 消费赶不上生产。三者不能只用一个“采样失败”标志。可以分别累计 OVR、DMA 错误、丢块数以及最大处理耗时，并周期性汇总输出，避免每次回调里打印。

6.2 恢复时保留数据不连续标记#

发生错误后，按目标手册与 HAL 状态机停止触发、终止转换和 DMA、清标志、重置序列边界，再重新武装。是否需要丢弃重启后的首块，应按前端恢复和数据连续性需求决定。对频谱分析或控制，数据中断必须留下标记，不能把缺口前后直接拼成等间隔连续序列。

7.1 检查通道顺序与实际采样率#

给三路输入分别施加不同的安全直流电压，先检查通道顺序和帧边界。再输入频率已知的低频正弦，核对波形周期与期望采样率；量化参考、抗混叠和测量源精度也要记录。

7.2 区分硬件节拍与软件处理时刻#

在 HT/TC 回调中翻转 GPIO，可以观察块到达间隔与处理负载，但该信号包括中断延迟，不能当成 ADC 的精确采样边沿。如果需要在示波器上观察硬件节拍，可以让同一定时器的适当输出通道产生可见的标记，并明确其与 TRGO 的相位关系。测相位时还要计入触发同步延迟和三个 rank 的采样偏移。

7.3 在实际负载下验证连续性#

加入通信和实际算法负载后，连续记录错误计数、块号和处理耗时最大值。重点覆盖最长临界区、高优先级中断和总线繁忙的工况，检查这些条件下是否仍满足半区交接期限。
